第8篇 LDA型5吨单梁起重机技术参数与安装尺寸

1. 摘要

LDA型5吨单梁起重机是国内应用最广泛的轻小型起重设备之一，广泛用于机械加工、装配车间、仓库、料场等场所的物料搬运。本文系统介绍其技术参数、安装尺寸及基础要求，并配有安装尺寸图和基础预埋件位置图，为选型、安装与验收提供参考依。也可参考20吨单梁起重机技术参数详解——重工业主相关内容。据。

河南克鲁德重工有限公司提供各吨位吨单梁起重机技术产品，出厂价直供，质量可靠。

2. 5吨LDA型概述

LDA型电动单梁起重机采用”三合一”驱动装置（减速器、电动机、制动器高度集成），起重量5吨，工作级别A3~A5。主梁为工字钢+钢板焊接箱形结构，电动葫芦沿主梁下翼缘运行。该型号结构紧凑、自重轻、轮压小，适用于跨度7.5m~22.5m的厂房。

3. 主要技术参数表

4. 安装尺寸

4.1 关键尺寸参数

4.2 极限尺寸说明

极限尺寸是指吊钩中心到轨道中心的最小距离。LDA型5t起重机的极限尺寸通常控制在 ≤650mm，这是决定吊钩能否靠近厂房墙体端部的关键参数。在厂房设计时，应考虑此尺寸以保证有效起吊覆盖范围。

5. 基础要求

5.1 轨道基础

• 轨道支承梁（吊车梁）可采用钢筋混凝土梁或钢梁，按最大轮压设计。
• 轨道采用轻轨P24/P30/P38，轨道接头处高低差 ≤1mm，间隙 ≤3mm。
• 两条平行轨道的跨度偏差：S ≤ 15m 时 ±2mm；S > 15m 时 ±3mm。
• 轨道顶面沿长度方向坡度 ≤ 1/1000。

5.2 预埋件要求

• 沿轨道梁中心线在两端及中间等间距设置预埋钢板，用于焊接轨道压板。
• 预埋钢板尺寸：200mm × 150mm × 10mm（宽×长×厚）。
• 预埋板间距：每侧每隔 500mm 设置一块。
• 预埋板顶面应露出混凝土面 5~10mm，平面度 ±2mm。
• 接地预埋：在轨道梁两端设置接地预埋件（热镀锌扁钢 40×4），接地电阻 ≤4Ω。
• 混凝土强度等级：C25 以上。

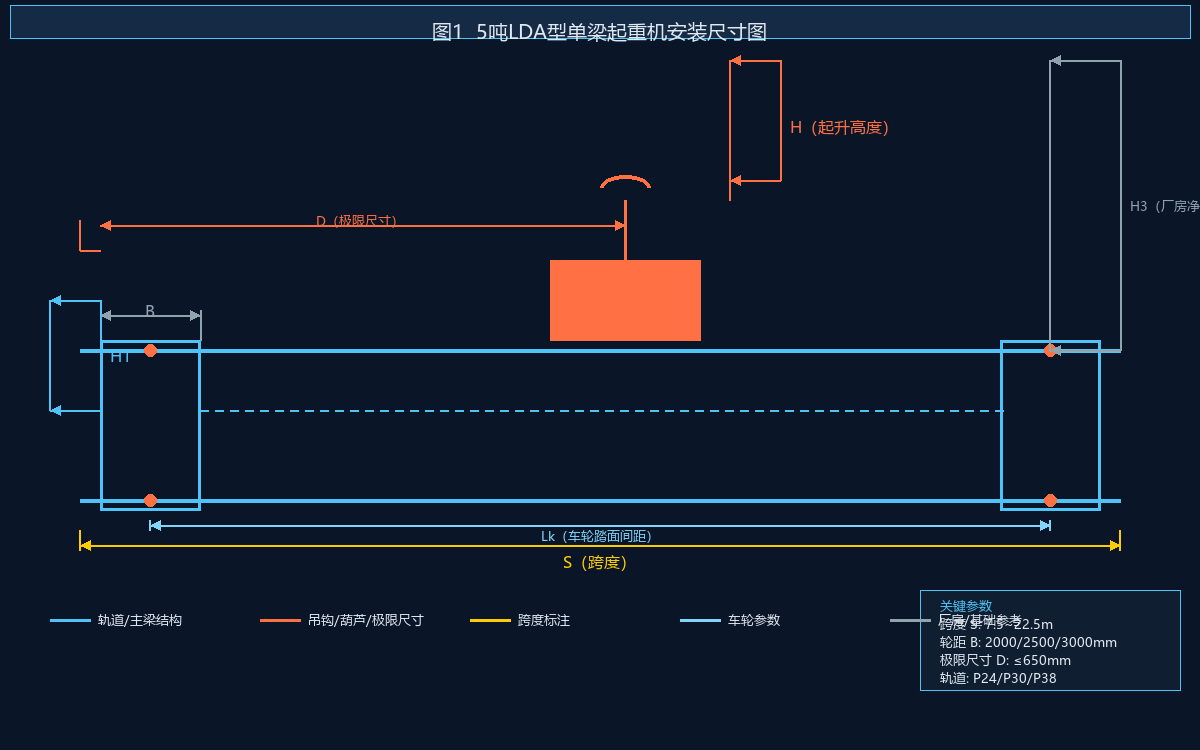

图1 5吨LDA型单梁起重机安装尺寸图（标注关键尺寸参数）

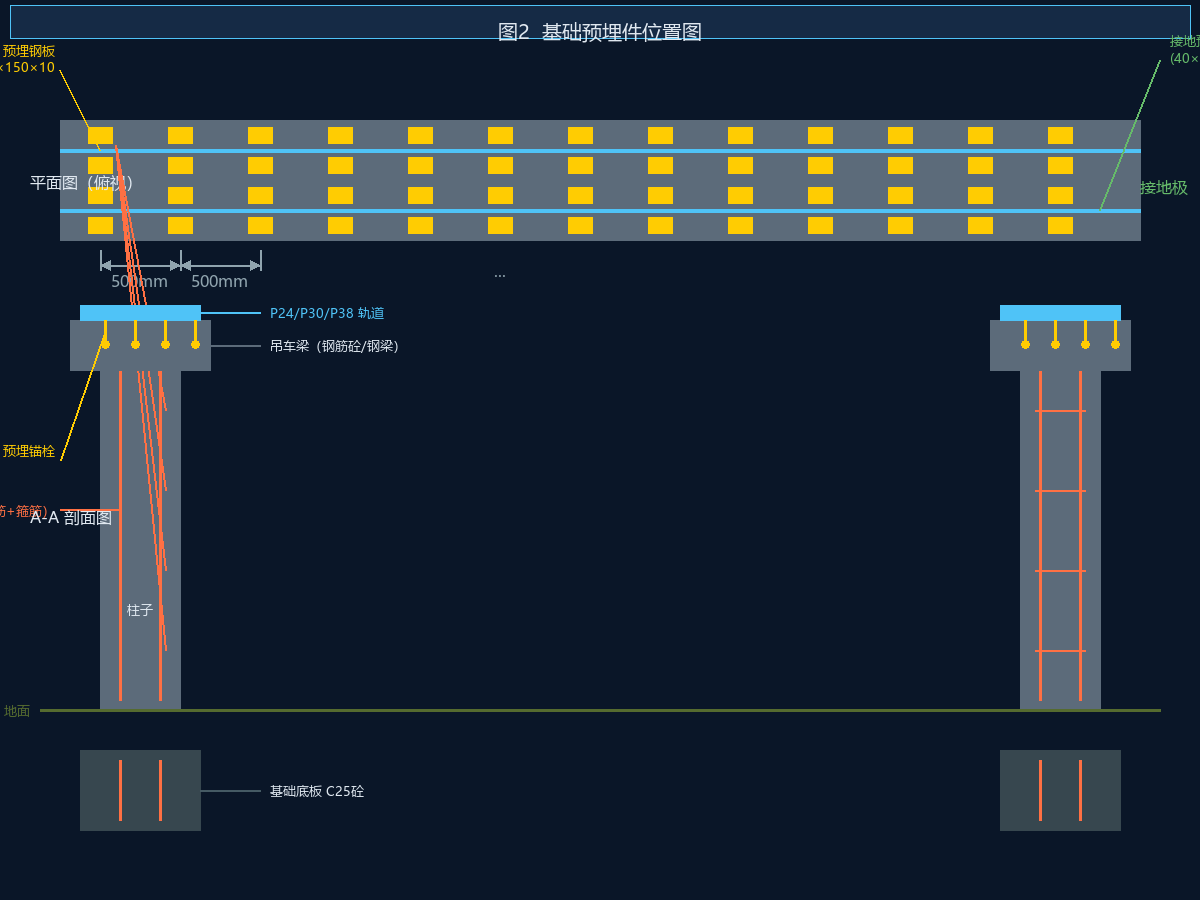

图2 基础预埋件位置图

6. 安装流程

1. 基础检查：验收轨道梁混凝土强度、预埋件位置及轨道直线度。
2. 轨道安装：铺设轨道、调整跨度及水平度，焊接压板固定。
3. 主梁拼装：在地面将主梁与两端端梁连接，安装驱动单元及缓冲器。
4. 吊装就位：使用汽车吊将整机吊装至轨道上方，落位后检查轮缘与轨道间隙。
5. 电动葫芦安装：将CD1/MD1葫芦吊装至主梁下翼缘，调整行走轮。
6. 电气接线：连接主电源、手电门/遥控接收器、限位开关及安全滑触线。
7. 调试与试车：空载试运行→25%满载→50%满载→100%满载→110%动载试验。
8. 接地检测：测量接地电阻 ≤4Ω，确认轨道跨接可靠。

7. 验收标准

8. 结语

LDA型5吨单梁起重机凭借其结构简单、造价经济、维护方便等优势，在轻中型物料搬运领域占据重要地位。合理的安装尺寸设计与可靠的基础预埋是保证起重机安全运行的前提。本文提供的技术参数与安装尺寸数据可供设计选型及现场安装参考，实际施工中应结合具体工程条件确定最终方案，并严格遵守《起重机械安全规程》（GB 6067）的相关规定。

河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位吨单梁起重机技术产品及服务，欢迎咨询选型方案。
