一、电动单梁起重机电机概述
电动单梁起重机配备两组驱动电机：起升电机和运行电机。起升电机负责吊钩的升降动作，运行电机分别驱动大车（整机沿轨道运行）和小车（电动葫芦沿主梁运行）。电机的功率选型直接关系到起重机的工作性能、能耗水平和运行可靠。也可参考LD型电动单梁起重机电气控制系统详解：原相关内容。性。
选型时需综合考虑起重量、起升速度、跨度、运行速度和工作级别等多个因素。功率过小会导致电机过载发热、加速老化甚至烧毁；功率过大会增加设备成本和能耗，造成不必要的浪费。
二、起升电机功率计算
起升电机功率P₂根据额定起重量、起升速度和机构效率计算。计算公式为P₂ = (Q + G₀) × v₂ / (1000 × η₂)，其中Q为额定起重量（N），G₀为吊具自重（N），v₂为起升速度（m/s），η₂为起升机构总效率（通常取0.85~0.90）。
起升电机的功率选型还应考虑工作级别的因素。A5级以下每小时起升次数少，可按计算功率选择；A6级以上频繁起升工况须考虑等效功率法，将启制动过程的电流热效应折算为等效发热量。此外，吊运熔融金属的冶金工况起升电机功率须按计算值的1.2~1.5倍选择，确保安全冗余。
三、运行电机功率计算
大车运行电机功率P₁根据整机重量、运行速度和运行阻力计算。运行阻力包括摩擦阻力、坡道阻力和风阻力（室外使用）。计算公式为P₁ = (F_f + F_g + F_w) × v₁ / (1000 × η₁)，其中F_f为摩擦阻力，F_g为坡道阻力，F_w为风阻力。
运行电机的功率受跨度影响较大。跨度越大，主梁自重增加，大车运行电机功率相应提高。小车运行电机功率主要取决于电动葫芦自重和额定起重量，一般取起升电机功率的15%~25%。
| 起重量(t) | 跨度(m) | 起升电机(kW) | 大车电机(kW) | 小车电机(kW) | 工作级别 |
|---|---|---|---|---|---|
| 5 | 10.5 | 7.5 | 1.5×2 | 0.8 | A5 |
| 10 | 16.5 | 13 | 2.2×2 | 1.0 | A5 |
| 10 | 22.5 | 13 | 3.0×2 | 1.0 | A5 |
| 16 | 16.5 | 18.5 | 3.0×2 | 1.5 | A6 |
| 20 | 22.5 | 22 | 4.0×2 | 1.5 | A6 |
| 32 | 25.5 | 37 | 5.5×2 | 2.2 | A6 |

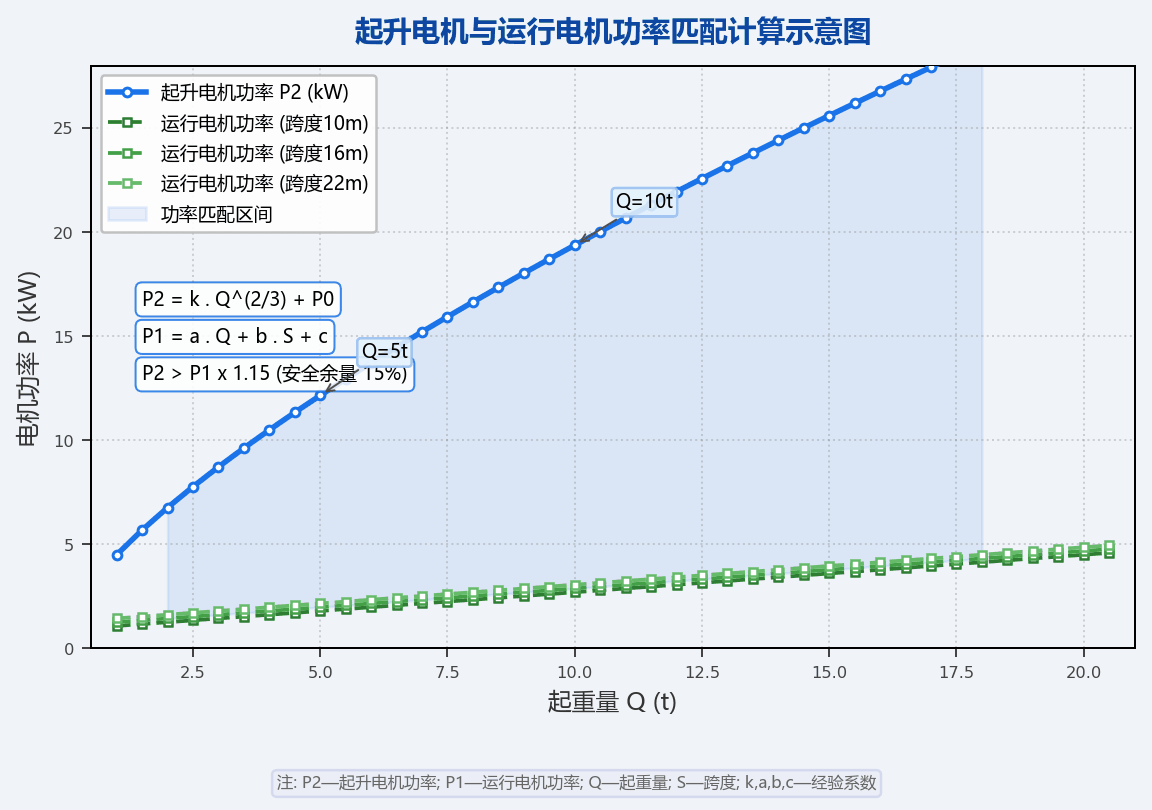

四、匹配原则
起升电机与运行电机的匹配应注意以下原则：起升电机的启动转矩应不小于额定转矩的2.5倍，确保满载起升可靠启动。大车运行电机应能驱动整机在15°坡道上启动。小车运行电机功率与起升电机功率之比建议保持在0.15~0.25之间。同一台起重机上的所有电机应选用同一电压等级（380 V或220 V），便于配电系统设计。
