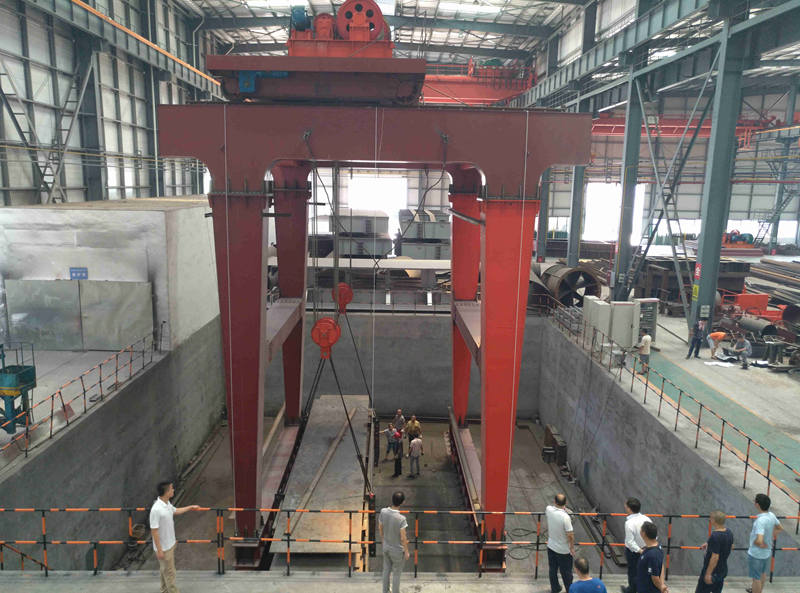

QPM门式移动启闭机结构参数与应用场景分析

QPM门式移动启闭机的结构组成

QPM门式移动启闭机由门架结构、起升机构、移动台车、电气控制系统和安全保护装置五部分组成。门架结构采用箱型双主梁或桁架式主梁，两端支腿支撑在轨道上，与QM型门式启闭机相比增加了移动台车机构。整机可沿轨道纵向移动，实现一机多孔位作业，大幅提高设备利用率。起升机构采用卷扬式，钢丝绳从卷筒经滑轮组到调具，实现闸门的启闭操作。

主要技术参数对照

以下为QPM型门式移动启闭机的典型技术参数范围，不同规格的启门力、跨度和扬程差异显著，实际参数根据工程需求定制，用户选型时须结合工况条件与现场布局综合考虑，大跨度场景建议选QPM-200以上规格型号，小跨度多孔位场景可选QPM-50或QPM-100即可满足多孔位作业需求，选型时应咨询厂家获取详细技术方案。

QPM门式移动启闭机覆盖了从500kN到3200kN的启门力范围，跨度随启门力增大而增加。实际工程选型需综合考虑闸门重量、水头压力、操作频率和现场空间等因素，参照GB/T 14173–2008《水利工程启闭机制造安装及验收规范》执行，确保启闭机安全可靠运行。选型时建议咨询厂家获取详细参数。

工作原理与运行方式

QPM门式移动启闭机的工作原理基于卷扬式启闭与门架移动的协同控制。启闭闸门时电机通过减速机驱动卷筒旋转，钢丝绳经滑轮组将闸门提起或下放。移动台车在轨道上行走，将整机从当前闸孔移位至相邻闸孔，两台电机独立控制通过电气互锁实现安全操作逻辑。

与固定式启闭机相比，QPM门式移动启闭机的最大优势是一机多用，一台设备可覆盖多孔闸门，大幅减少设备投资和基础建设成本。但与QH型弧形门卷扬式启闭机相比，QPM门架结构自重较大，对轨道基础承载力要求更高，运行中轨道平直度偏差需控制在±5mm以内。

选型要点与关键参数

选型QPM门式移动启闭机时首先确定启门力和闭门力，由闸门自重、水压力、摩擦力和淤积荷载综合确定。根据SL 41–2018，安全系数不低于1.25。跨度选择取决于闸孔宽度和两侧检修通道宽度，跨度越大门架自重和造价越高。移动速度根据操作频次确定，频繁移位选8~12m/min，间歇使用选4~6m/min就够。

起升速度方面，水工闸门启闭速度普遍较慢（1~3m/min），主要是防止闸门启闭过程中的水锤冲击。闸门在动水中启闭时速度应更低，建议控制在0.5~1.5m/min。选型时还需注意工作级别的匹配，频繁启闭的泄洪闸用Q4~Q5级，检修闸门可用Q3级。正确匹配工作级别可延长使用寿命降低故障率。

安装与维护注意事项

QPM门式移动启闭机的安装包括轨道铺设、门架拼装、起升机构吊装和电气接线四阶段。轨道基础混凝土强度需达设计值85%以上方可承载，吊装门架时注意支腿与主梁的连接螺栓预紧力按设计要求分两次拧紧，轨道安装后应测量跨度误差不超过±3mm。各阶段施工须严格按规范操作确保质量。

日常维护重点关注钢丝绳，启闭机钢丝绳使用频率低但静荷载大，建议每季度检查一次，一个捻距内断丝数超过总丝数 10% 必须更换。制动器摩擦片每半年检查一次，磨损超50%须更换。每年进行一次整机载荷试验验证启门力和闭门力是否达标。定期维护是保证设备长期稳定运行的关键。
