淬火起重机结构组成与工作原理及技术参数

淬火起重机在铝加工行业的应用场景非常明确——固溶热处理线之后的淬火工序。去年给新乡某铝厂配了一台50t/22.5m的淬火起重机，用户反馈快降速度调到45m/min时入液时间控制在7秒以内，3系铝合金板材的力学性能合格率从92%提升到98%。跟普通桥式起重机不同，淬火起重机并不追求所有参数都完美，主钩快降再快也得保证制动不溜钩——这俩本来就是矛盾的设计目标，关键看怎么平衡。

本文详细解析淬火起重机的结构组成、各部件功能参数及快降工作原理，内容涵盖双制动器配置方案、电气控制系统架构和常见故障处理要点，帮助相关从业人员全面了解这类专用冶金起重设备的技术特性。文中涉及的技术数据依据GB/T 3811–2018《起重机设计规范》和行业内通用设计经验。

整体结构

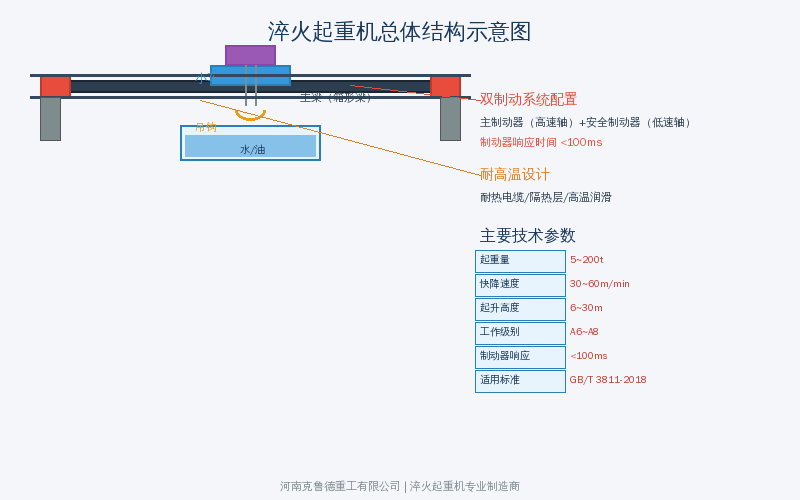

淬火起重机从结构上看属于冶金桥式起重机的一种变型，由桥架（主梁+端梁）、起升小车、大车运行机构和电气控制系统四大部分组成。桥架通常采用箱形梁结构，与QDY型冶金桥式起重机共用底盘和轨道系统，区别主要集中在起升机构的快降配置和小车平台的隔热防护设计上。小车平台面向淬火槽一侧需要设置耐热钢板隔热层，防止工件入液时溅起的高温介质损伤电气元件。

整机工作级别按GB/T 3811–2018标准划分，淬火起重机一般选用A6~A8级别，这是因为淬火工序的作业特点是间歇性重载——起升机构每次都在额定载荷附近工作，但一天的总运行时间通常在4~8小时之间。主梁的刚度和疲劳寿命设计需要特别关注，因为快降时钢丝绳突然卸载产生的冲击载荷会通过小车传递到主梁上，去年处理过一个案例——某厂淬火起重机使用5年后主梁下挠达到18mm，超出GB/T 14405–2011规定的L/800限值，最后做了加固处理。

小车是淬火起重机的核心部件，集成了起升机构、小车运行机构和制动系统。跟普通桥式起重机小车的区别主要体现在三方面：一是起升机构配双制动器+安全制动器，二是卷筒和钢丝绳选型按快降工况校核，三是设置了隔热防护板保护下部电气元件。小车运行速度通常为20~40m/min，大车运行速度为60~120m/min，大小车均采用变频调速控制。

各部件详解

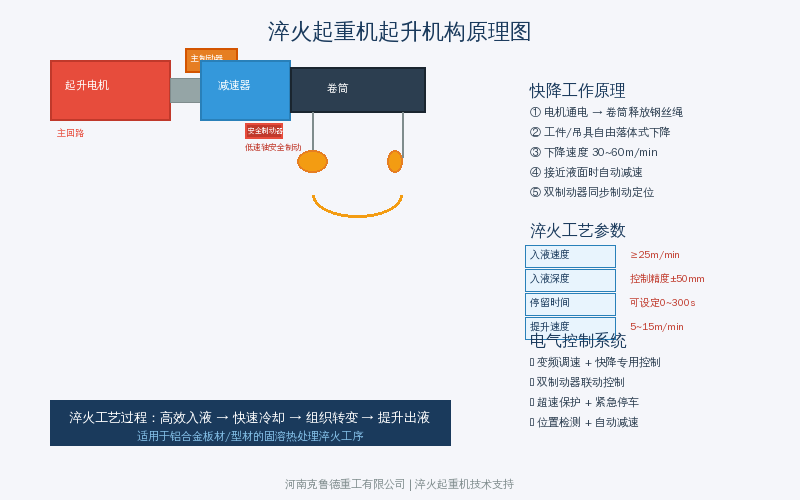

起升机构是淬火起重机最关键的部件，采用双制动器配置——主制动器安装在电机高速轴上，响应时间50~80ms；安全制动器安装在减速器低速轴上，响应时间80~100ms。两套制动器联动控制，任意一套失效时另一套仍能完成制动，确保工件悬停在任意高度。起升电机选用YZR系列冶金专用绕线转子电机或变频电机，功率按快降工况的1.3~1.5倍冗余配置。

卷筒和钢丝绳的选型跟普通起重机有所不同——快降工况下钢丝绳的动载荷系数可达1.5以上，钢丝绳的安全系数应按GB/T 3811–2018要求取5~6倍。卷筒表面加工螺旋绳槽确保快降时钢丝绳排列整齐，卷筒两端设置挡绳板防止跳绳。副钩配置参照盛钢桶起重机的标准，起重量通常为主钩的20~30%，用于辅助吊运淬火料框和工装夹具。

电气控制系统采用PLC+变频器的控制架构，快降控制是核心功能模块。系统通过编码器实时检测起升速度和钩头位置，当工件接近淬火介质液面时自动减速（减速点可设定），入液后维持低速运行一段时间（停留时间可设0~300s），然后自动提升出液。超速保护功能在快降速度超过设定值110%时触发紧急制动。详细的控制系统配置可以参考同系列的盛钢桶起重机技术参数与钢包吊运安全标准详解，两者在电气架构上有较多通用设计。

工作原理

淬火起重机的工作原理说白了就三个字——快入液。工件经固溶炉加热到500~550℃后，由淬火起重机快速吊运至淬火槽正上方，起升机构以自由落体式的快降速度将工件浸入水或油介质中完成冷却。从热处理的工艺角度讲，冷却速度决定了过饱和固溶体的析出程度，直接影响铝合金型材的硬度和强度指标——以6061铝合金为例，淬火冷却速度如果低于30℃/s，强化相析出不充分，最终抗拉强度可能下降15~20%。

快降工作原理如下：PLC发出快降指令后，起升电机励磁但不施加驱动力矩，卷筒在工件自重作用下自由放绳实现快速下降——这个阶段电机实际上处于发电制动状态。编码器实时监测下降速度，当速度超过设定限值时PLC控制制动器点刹限速。工件接近液面时，接近开关或激光测距仪发出减速信号，PLC切换至低速控制模式，以5~10m/min的速度完成入液。入液后工件在介质中停留设定时间（根据铝加工工艺要求，通常10~60s），然后起升电机正向驱动将工件提升出液。

制动器联动逻辑是淬火起重机安全运行的关键——快降过程中主制动器处于释放状态，安全制动器保持预制动间隙。当触发制动信号时，主制动器先动作（响应50~80ms），将高速轴转速降至200rpm以下，然后安全制动器抱闸（响应80~100ms），通过低速轴的大制动扭矩实现快速停稳。这套逻辑的好处是避免了单制动器在高速工况下产生过量热负荷，去年给河南克鲁德重工有限公司做售后回访时用户也反馈说双制动器的制动片使用寿命比单制动器延长了大约1.8倍。
