冶金起重机变频器选型：重载起动的转矩与频率参数设定

一、冶金起重机变频驱动需求分析

冶金起重机工作在高温、高粉尘、高负载冲击的恶劣环境中，其运行机构（大车、小车、起升）对驱动系统的要求远高于普通起重机。变频调速技术因其起动平稳、调速精度高、节能效果显著，已成为冶金起重机驱动系统改造的首选方案。冶金起重机变频驱动的核心需求包括重载起动性能、耐高温能力和抗震动可靠性。

起升机构是冶金起重机最关键的部分，需要变频器在低频下输出足够大的起动转矩以克服重载惯性；大车和小车运行机构则要求变频器具备多电机主从同步控制能力。冶金起重机典型配置包括起升变频器、大车变频器和小车变频器各一套，对于大跨度起重机还需考虑两台变频器的主从协同。

二、变频器选型参数

选型时应重点关注的参数包括额定功率、额定电流（重载/轻载）、过载能力（150% 60s或180% 3s）、起动转矩（矢量控制不低于180%）以及防护等级。冶金环境下的变频器最低防护等级要求为IP54，靠近热源区域建议IP65以上配置空调柜或水冷柜。变频器安装位置应远离热辐射区并配备独立通风冷却管路。

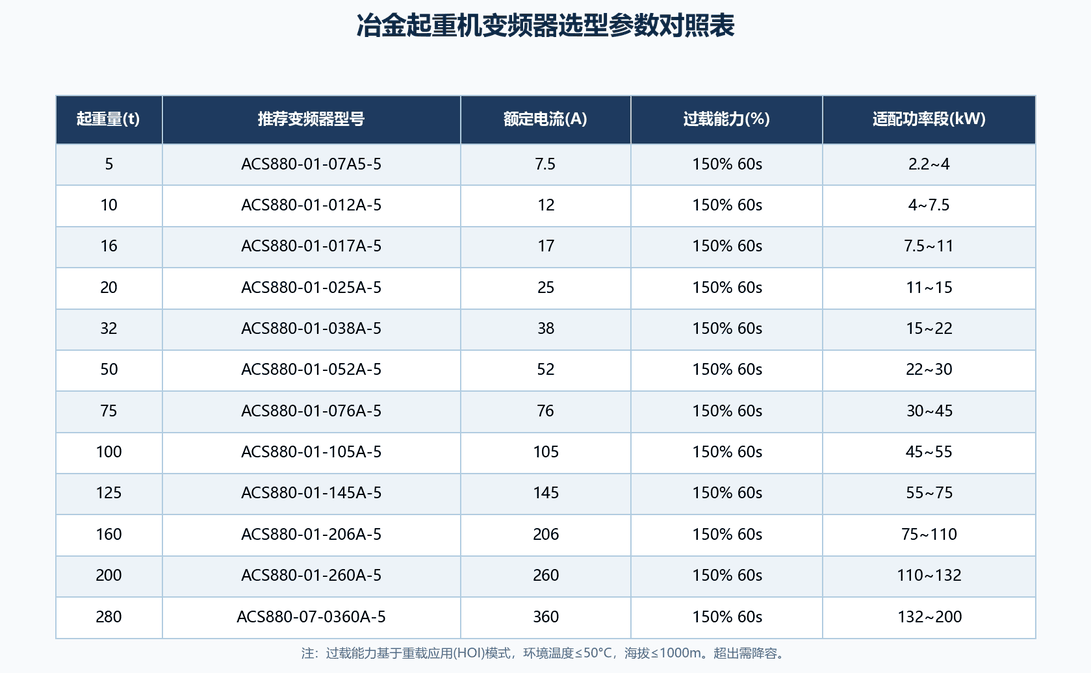

图1：冶金起重机变频器选型参数对照表

三、重载起动转矩分析

起升机构的重载起动是变频器选型的关键校核工况。传统标量V/F控制在低频（0~5Hz）时转矩输出不足（通常只能达到额定转矩的120%~150%），容易导致起升溜钩。采用无速度传感器矢量控制（Sensorless Vector Control）后，可在0.5Hz时输出180%~200%的额定转矩，有效解决起升机构的重载起动问题。对于特殊高要求的冶金主跨起重机，建议采用带编码器的闭环矢量控制，实现零速满转矩输出。

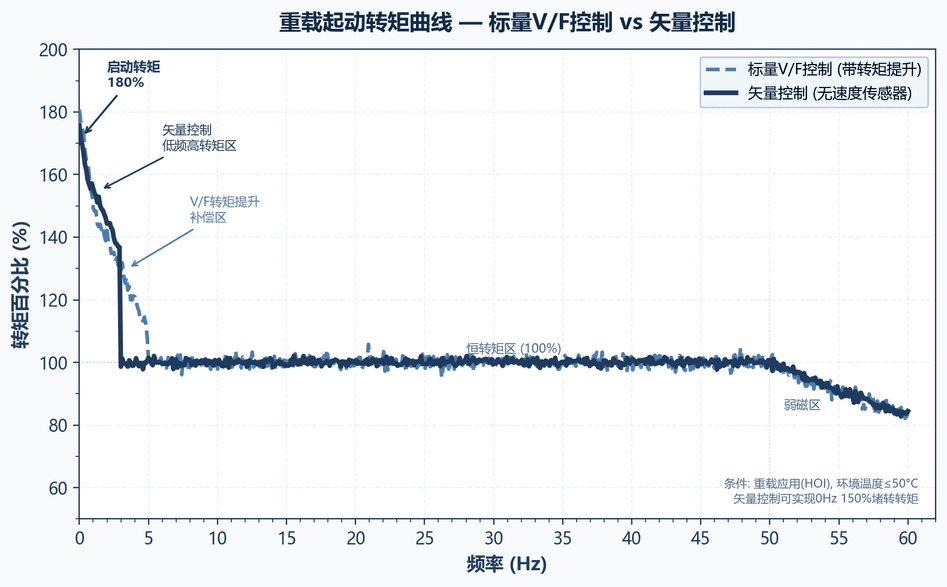

图2：重载起动转矩曲线——标量V/F控制与矢量控制对比

四、制动单元与回馈选型

冶金起重机起升机构下降时产生的再生能量需要通过制动单元或回馈单元消耗或回馈电网。制动单元选择依据变频器功率的1.2~1.5倍配置制动电阻。对于大功率（200kW以上）或频繁升降的冶金起重机，推荐采用能量回馈装置（AFE整流单元），将再生能量回馈至电网，节能率可达15%~25%。制动电阻的选型应校核制动功率和散热条件，冶金环境下建议制动电阻降额使用。

五、通讯与安全保护

变频器与PLC之间应采用Profinet或Profibus-DP总线通讯，实现起升变频器、大车变频器和小车变频器的协同控制。安全保护功能包括STO（安全转矩关断）、SS1（安全停止1）和SLS（安全限速），确保在紧急停机、超速和超行程等危险情况下变频器能可靠切除动力输出。冶金起重机变频系统还应在主回路增加输入电抗器和输出电抗器，抑制高次谐波对电网的污染并延长电机电缆的传输距离。
