门式起重机支腿结构型式：单腿与双腿的跨度适应性分析

一、门式起重机支腿结构概述

支腿是门式起重机连接主梁和大车运行机构的关键结构件，承担着将主梁载荷传递至大车车轮的桥梁作用。支腿结构型式直接影响门式起重机的稳定性、跨度适应性和制造成本。根据受力特点和使用工况的不同，门式起重机支腿主要分为单腿（悬臂式支腿）和双腿（门架式支腿）两大类，每类又有多种演化型式。

二、单腿支腿结构

单腿支腿（又称悬臂式支腿）在门式起重机中广泛用于小跨度（5~15m）场合。单腿结构的支腿由一根立柱和悬臂梁组成，主梁与支腿呈刚接形式连接。载荷通过主梁传递至单根立柱后集中到达大车车轮。单腿支腿结构简单、制造和安装成本低，但稳定性较差，在偏载作用下容易产生侧向倾覆力矩。单腿支腿适用于起重量不大于20t、跨度不大于15m的轻型门式起重机。

单腿支腿的截面通常采用箱形截面或H型钢，材料利用率较高。由于单腿支腿承受较大的弯矩作用，其根部连接节点需要重点设计，通常采用高强度螺栓连接或厚板焊接节点并加设三角形加强筋板。

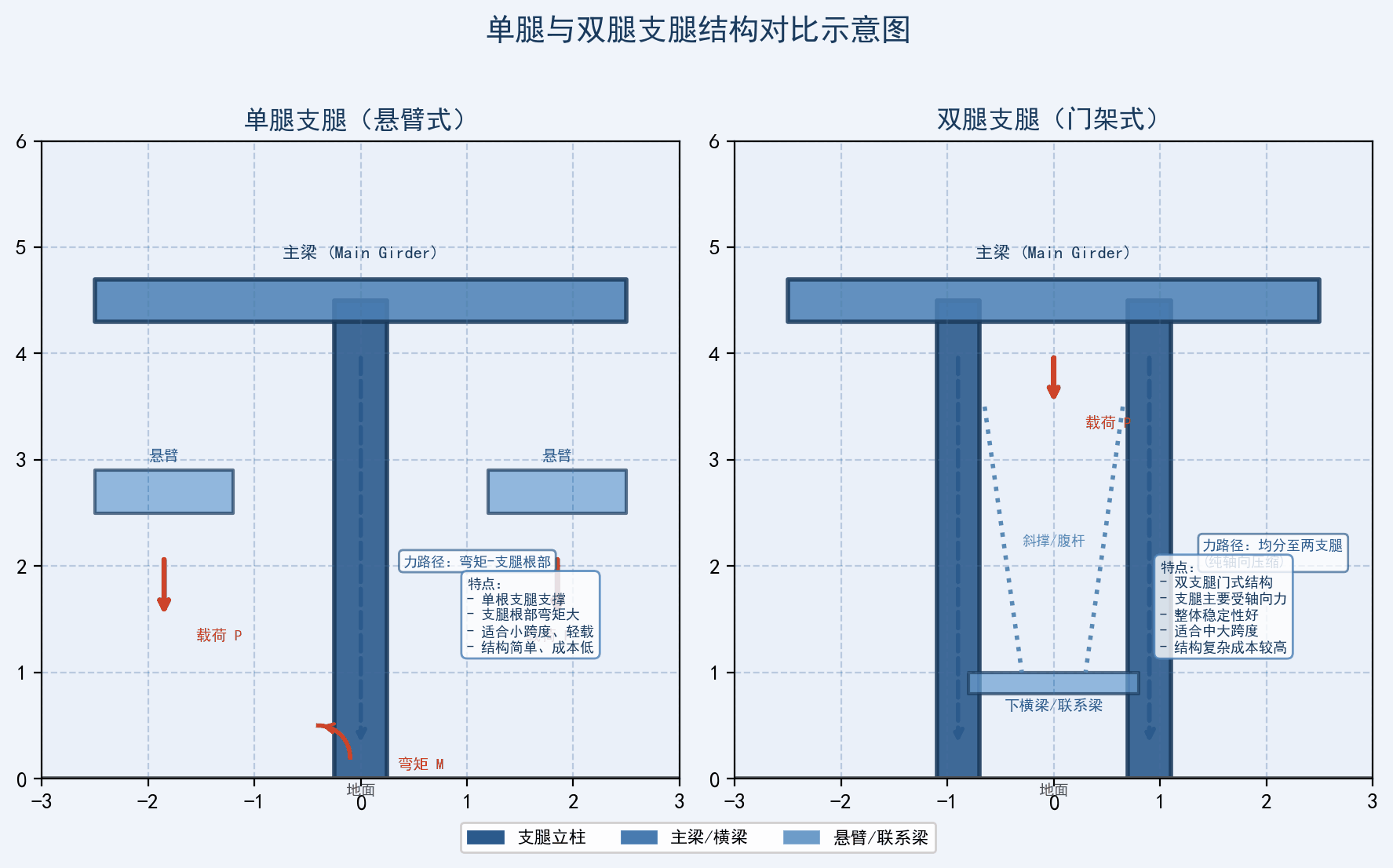

图1：单腿支腿与双腿支腿结构对比示意图

三、双腿支腿结构

双腿支腿（又称门架式支腿）由两根立柱和上、下横梁或斜撑组成，主梁受力后通过双柱均匀传递至两侧大车车轮。双腿支腿的受力路径为：主梁弯矩→双柱轴向力→基础。与单腿支腿相比，双腿支腿在承受水平载荷（风载荷、惯性力）时具有显著的稳定性优势。双腿支腿适用于大跨度（15~60m）和中等以上起重量（20~100t）的门式起重机。双腿支腿的演化型式包括直柱式、A字式、八字式和桁架式，分别对应不同的跨度需求和安装空间限制。

四、选型对照

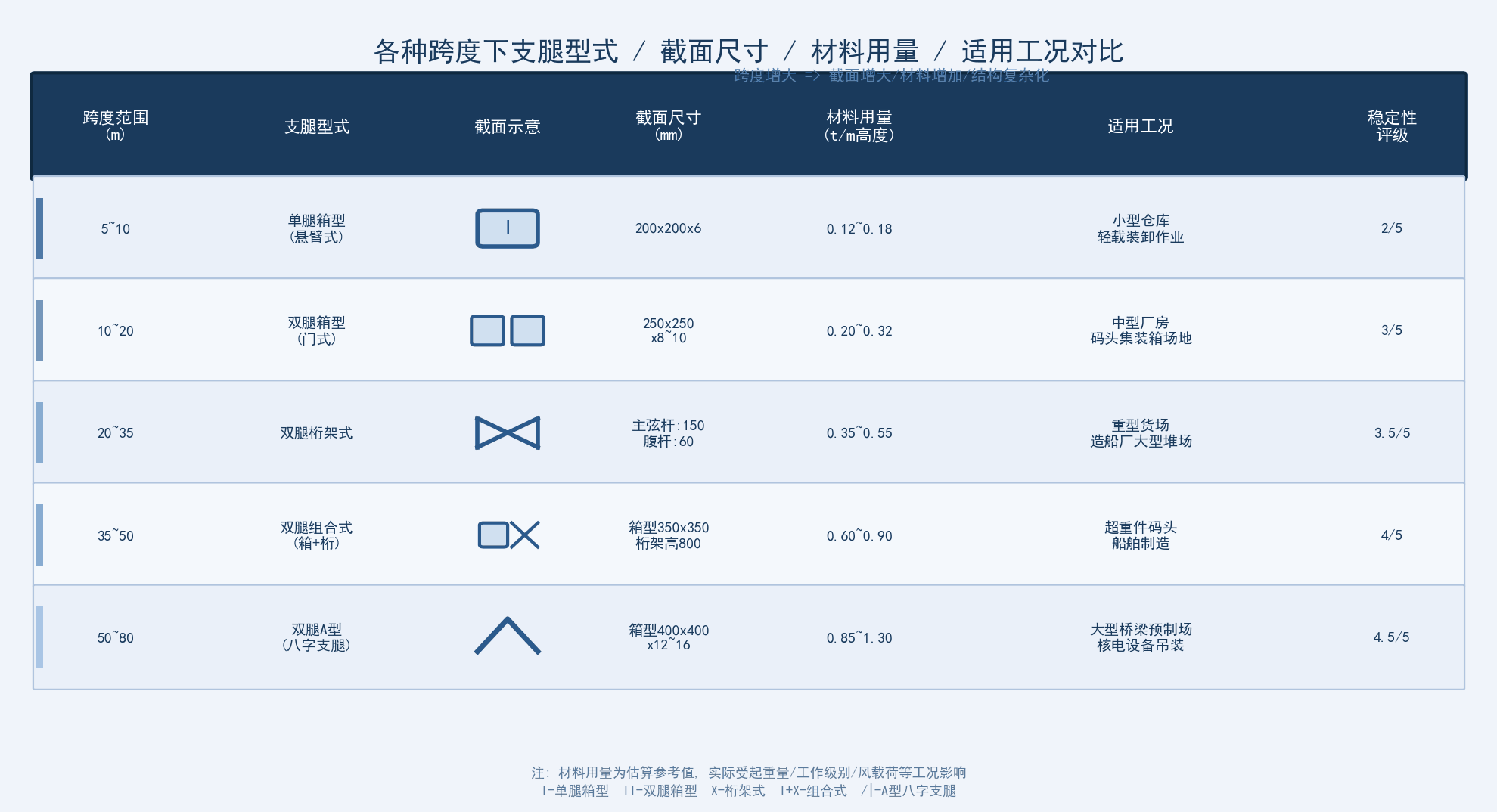

图2：各跨度支腿型式与参数对照

五、结构优化趋势

现代门式起重机支腿设计趋向于模块化和标准化，采用有限元分析进行拓扑优化以实现等强度设计。支腿与主梁连接节点从传统的焊接节点逐步转向高强度螺栓连接节点，方便制造和现场安装。大型门式起重机（跨度50m以上）的支腿采用分段制造、螺栓拼接的方式运输和安装，大幅降低了运输成本。
