防爆起重机电气系统规格：防爆接线箱与电缆引入装置选型

一、防爆起重机电气系统概述

防爆起重机电气系统是其防爆安全的关键环节，电气元件在正常工作和预期故障条件下可能产生的火花、电弧或高温是点燃爆炸性气体的主要潜在来源。因此，防爆起重机所有电气元件的选型和安装必须严格遵守GB/T 3836系列标准的要求。

防爆起重机电气系统包括防爆电机、防爆接线箱、防爆行程开关、防爆照明灯具、电缆引入装置和防爆穿线盒等。根据危险区域等级和爆炸性气体组别的不同，各元件的防爆等级和选型要求各有差异。

二、防爆接线箱与电缆引入装置

防爆接线箱是电气线路连接和分支的关键元件，采用隔爆型（d）或增安型（e）结构。隔爆型接线箱外壳能够承受内部爆炸压力并阻止火焰向外传播，增安型接线箱则不产生火花、电弧或危险温度。接线箱的防爆等级须与所在区域的危险等级一致，1区环境必须使用隔爆型，2区环境可使用增安型。

电缆引入装置（电缆密封接头）是防爆电气系统中常见的薄弱环节。电缆引入装置须采用防爆型压紧式密封接头，电缆穿过引入装置后须用密封圈压紧，防止爆炸性气体进入电气外壳内部。引入装置的防护等级不低于IP65，且须具有与主机相同的防爆等级。

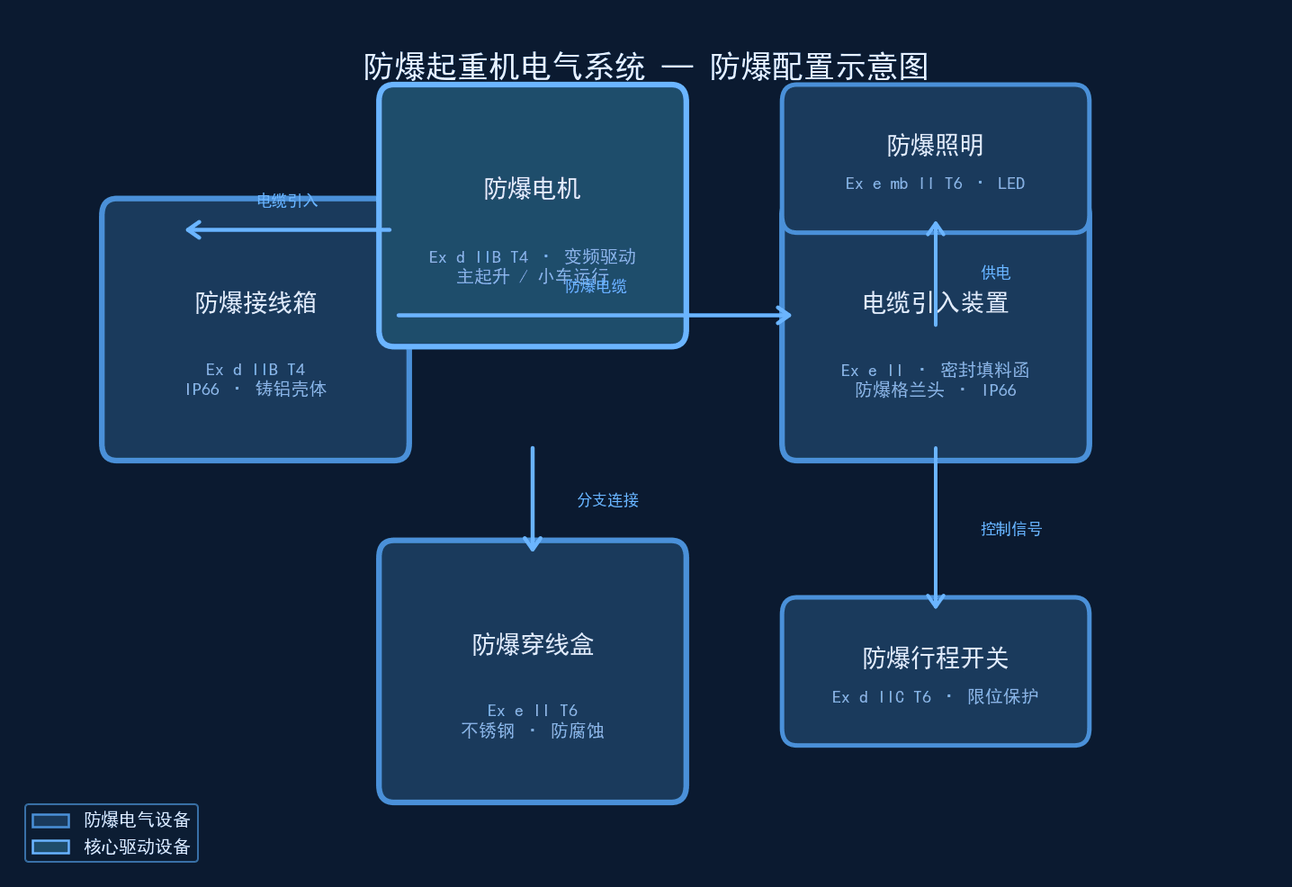

图1：防爆起重机电气系统防爆配置示意图

三、选型对照

图2：防爆电气元件选型对照表

四、安装与维护

防爆电气系统的安装应选择持证防爆电气安装单位进行。所有隔爆接合面须涂防锈油不得涂油漆，紧固螺栓须按设计力矩拧紧。电缆进出防爆接线箱须使用防爆电缆密封接头，不得使用普通接头代替。防爆性能须每季度检查一次，重点检查隔爆面间隙、密封圈老化程度和紧固件松动情况。任何防爆电气元件的维修须断电进行，不得在带电状态下打开防爆外壳。
