QD型桥式起重机制动器型号选型：电力液压与电磁制动对比

一、QD型桥式起重机制动器概述

制动器是QD型桥式起重机最重要的安全装置之一，承担着起升机构停止保持和运行机构减速制动的双重职能。制动器的选型关系到起重机的制动距离、定位精度和操作安全性。QD型桥式起重机常用的制动器分为电力液压制动器和电磁制动器两大类，二者在工作原理、性能特点和适用场合上存在显著差异。

根据QD型桥式起重机的配置要求，起升机构必须配备两套独立的制动器（双制动），任意一套失效时另一套仍可安全制动。大车和小车运行机构各配一套制动器，室外使用的起重机还须增设防风制动器或锚定装置。

二、电力液压制动器

电力液压制动器（YWZ系列）采用电力液压推动器作为松闸动力源，工作原理为通电后液压推动器产生推力推动推杆，通过杠杆系统压缩弹簧使制动瓦离开制动轮；断电后液压推动器复位，弹簧力将制动瓦压紧在制动轮上实现制动。电力液压制动器的优点包括制动平稳、无冲击、噪音低、使用寿命长、免维护周期长等。

三、电磁制动器

电磁制动器（TJ2系列）采用电磁铁作为松闸动力源，工作原理为电磁铁线圈通电产生电磁吸力，带动衔铁通过杠杆系统压缩弹簧松闸；断电后电磁吸力消失，弹簧力驱动制动瓦抱闸制动。电磁制动器的优点是结构简单、价格低廉、响应速度快，适合快速制动场合。其缺点是制动冲击大、电磁铁噪音大、线圈温升高、适用于间歇性工作场合。

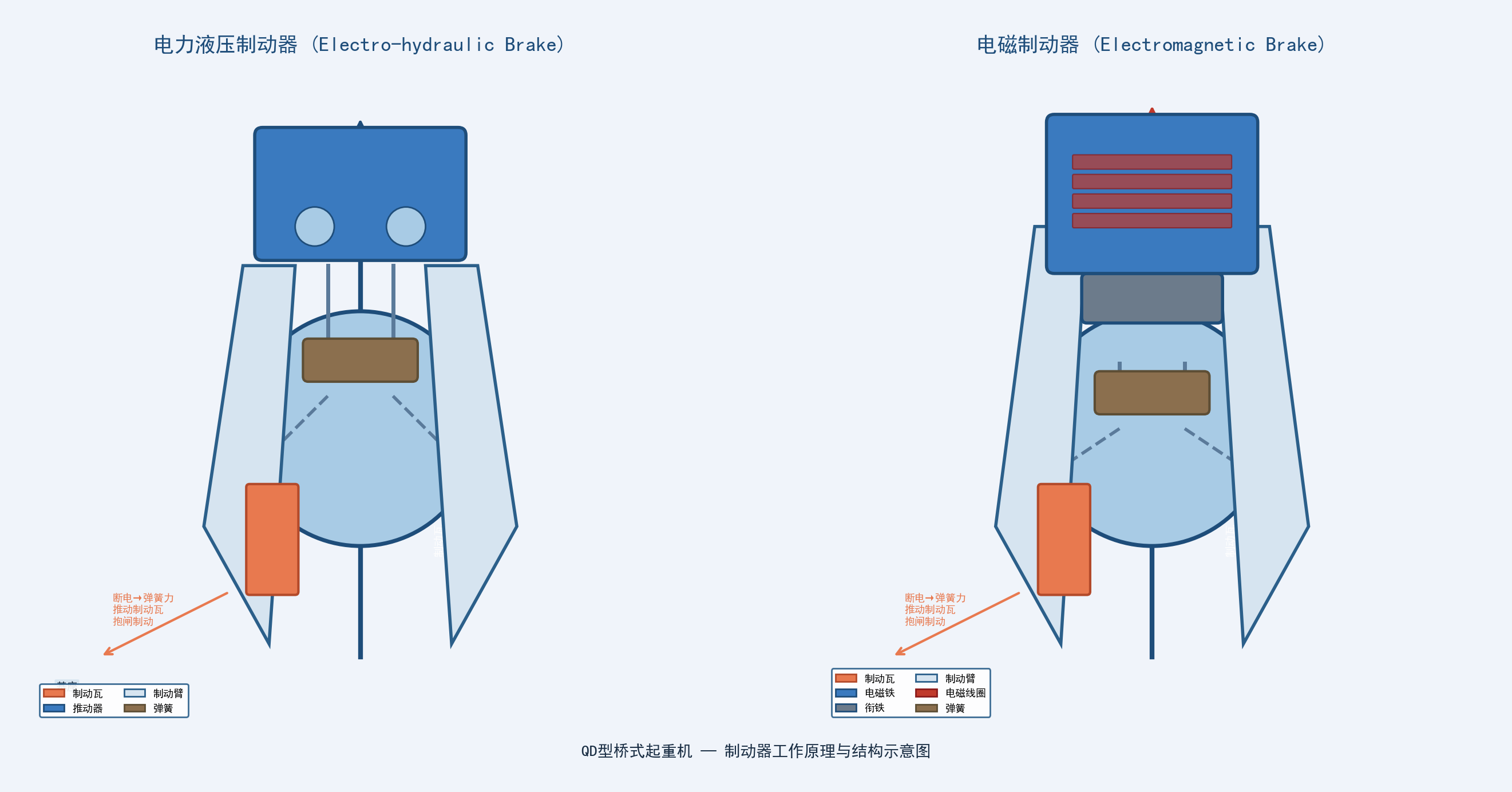

图1：电力液压制动器与电磁制动器结构对比

四、参数对比与选型

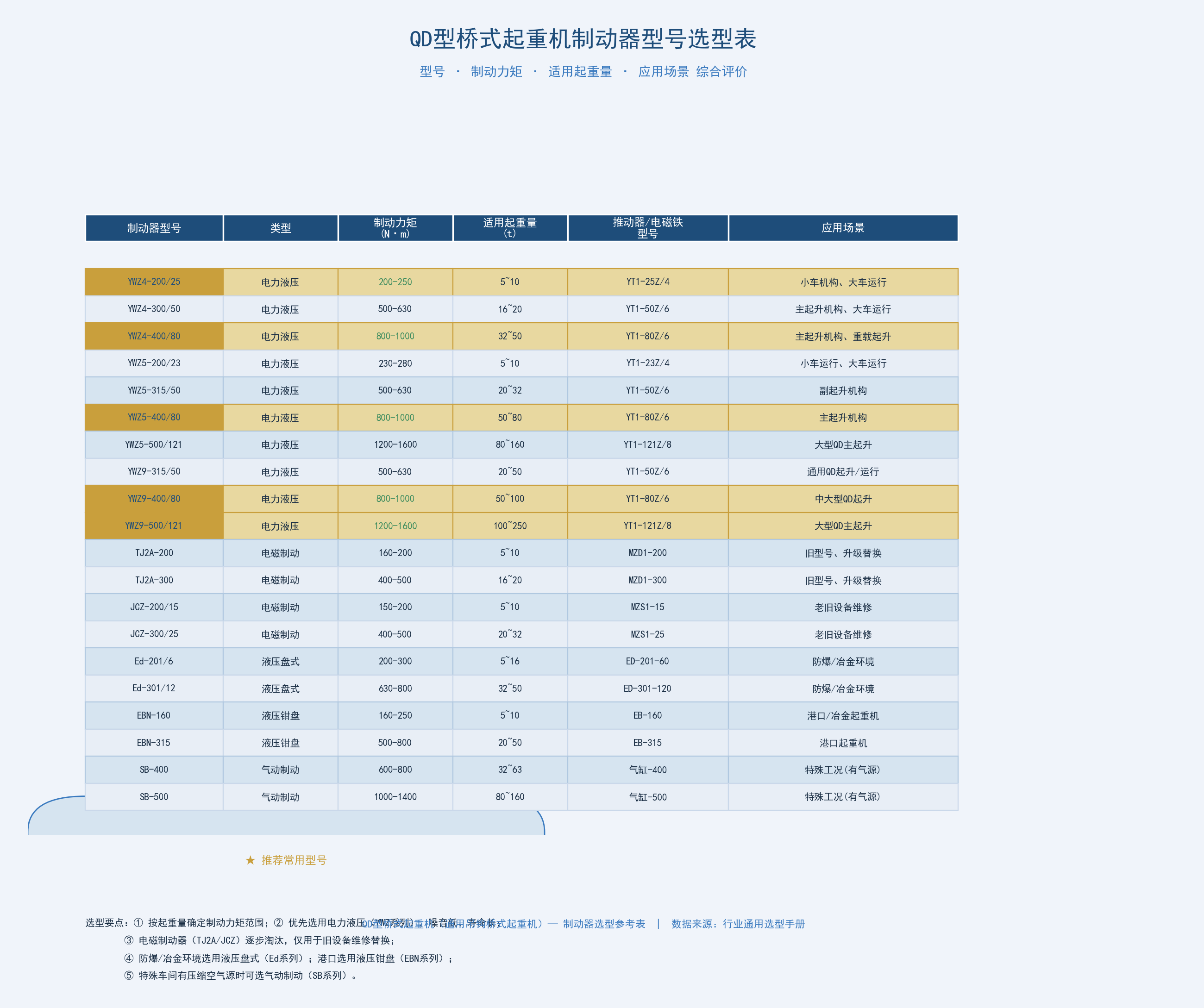

图2：制动器型号选型对照

五、选型要点

起升机构制动器优先选用电力液压制动器，其制动力矩应为计算制动力矩的1.5~2.0倍。运行机构制动器制动力矩不宜过大，以避免车轮打滑。双制动配置时两套制动器的制动力矩各取总需求值的60%。室外起重机须增设安全制动器或防风制动器，其制动力矩按1.5倍风载荷计算。制动器安装后须调整制动瓦与制动轮的间隙为0.5~1.0 mm，两侧均匀接触面积不小于75%。
