绝缘桥式起重机的轨道绝缘与车轮组绝缘配置方案

一、绝缘起重机轨道绝缘概述

绝缘起重机在电解铝、电解铜等强电场环境中工作时，杂散电流可能通过轨道、车轮组和整机结构形成导电回路，导致电腐蚀、电击事故和设备损坏。轨道绝缘和车轮组绝缘是阻断电流传导路径的两道关键防线，二者的协同配置决定了整机的绝缘性能是否达。也可参考QY绝缘桥吊选型：电解车间参数怎么配相关内容。标。

根据GB/T 3811和绝缘起重机专项技术条件，绝缘起重机的轨道对地绝缘电阻不低于1 MΩ（0.5 kV级）至1000 MΩ（10 kV级），车轮组与整机之间的绝缘电阻同样须满足对应等级要求。绝缘失效时，轻则加速车轮和轨道磨损，重则引发操作人员触电事故。

二、轨道绝缘配置方案

轨道绝缘通过在钢轨与承轨梁之间设置绝缘垫板来实现。绝缘垫板采用环氧玻璃布板（FR4）或聚四氟乙烯板，厚度根据绝缘等级确定：0.5 kV级≥5 mm，10 kV级≥15 mm。绝缘垫板的宽度应比钢轨底宽每侧宽出20 mm以上，长度沿轨道方向连续铺设。

轨道压板与钢轨之间也须设置绝缘垫片，压板螺栓穿过钢轨底板时须加装绝缘套管，防止螺栓直接接触钢轨。轨道分段绝缘是另一种重要措施：在轨道长度方向上每隔一定距离设置绝缘接头，将轨道分割成电气独立的分段，阻断杂散电流沿轨道纵向传导。分段绝缘接头处留6~10 mm间隙，填充绝缘材料。

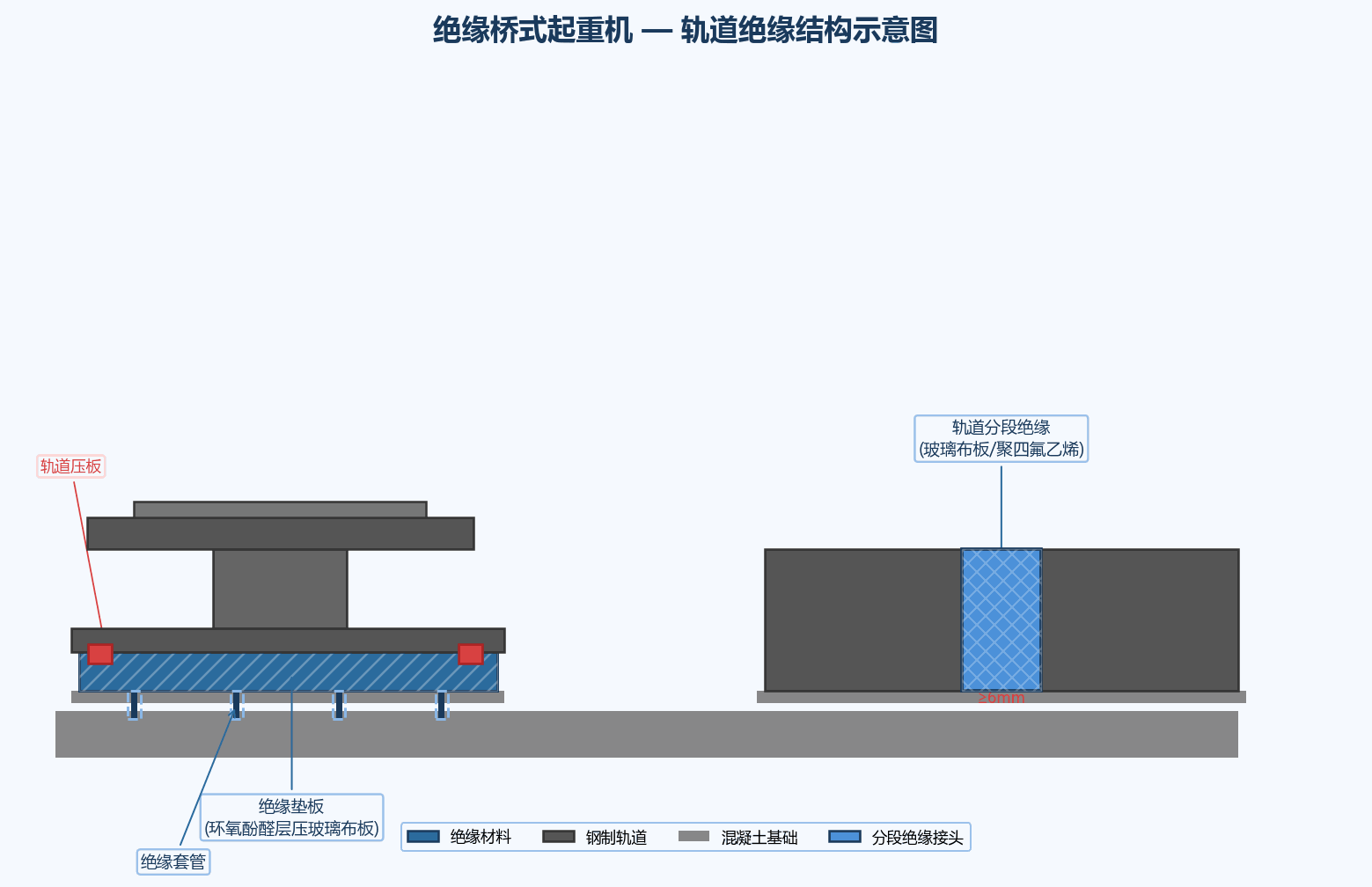

图1：绝缘起重机轨道绝缘结构示意图

三、车轮组绝缘配置

车轮组绝缘有三种主流方案：绝缘衬套式、绝缘垫板式和绝缘车轮式。绝缘衬套式在车轮轴与轮毂之间加装绝缘衬套，结构简单但衬套易磨损。绝缘垫板式在车轮支架与车架之间铺设绝缘垫板，绝缘可靠但安装精度要求高。绝缘车轮式将绝缘层直接硫化在钢制轮毂表面，绝缘性能最佳但成本最高。

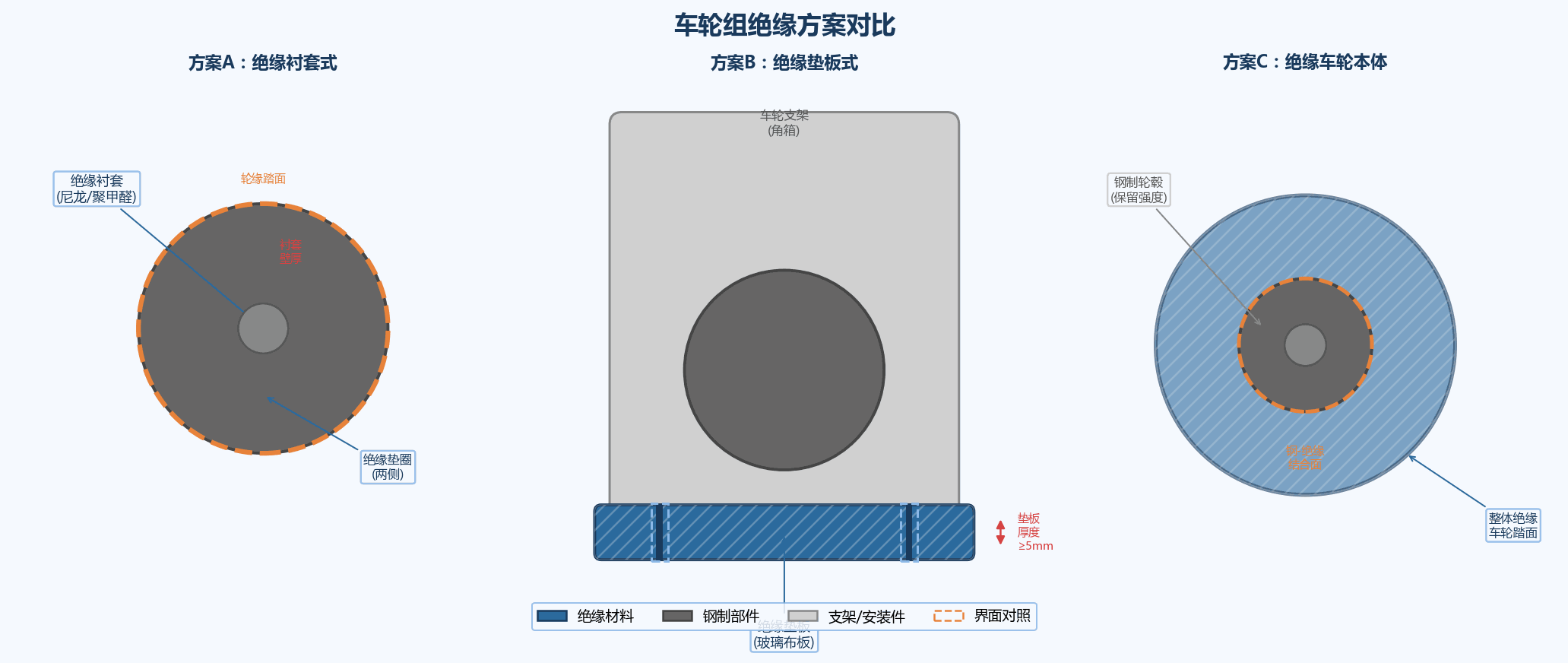

图2：车轮组绝缘方案对比

四、选型配置建议

绝缘等级3 kV以下的起重机可采用绝缘衬套式，成本低、维护方便。3~6 kV级推荐绝缘垫板式，兼顾绝缘可靠性和经济性。6 kV以上必须采用绝缘车轮式或绝缘垫板式加绝缘衬套式的双重配置。无论采用哪种方案，车轮组绝缘安装完成后须用500 V或1000 V兆欧表逐轮检测绝缘电阻，并每季度定期复测。绝缘件出现裂纹、碳化或绝缘电阻下降至初始值50%以下时须立即更换。
