LD型电动单梁起重机电气控制系统详解：原理、调试与维护

LD型电动单梁起重机的电气控制系统是整机的”大脑”，负责指挥各机构协调动作，并实现过载、限位、漏电等多重安全保护。随着变频调速技术的普及，现代LD型起重机的电气系统日益智能化、模块化。本文系统介绍LD型起重机电气控制系统的组成、工作原理、调试要点及常见故障排除，供电气维修人员参考。

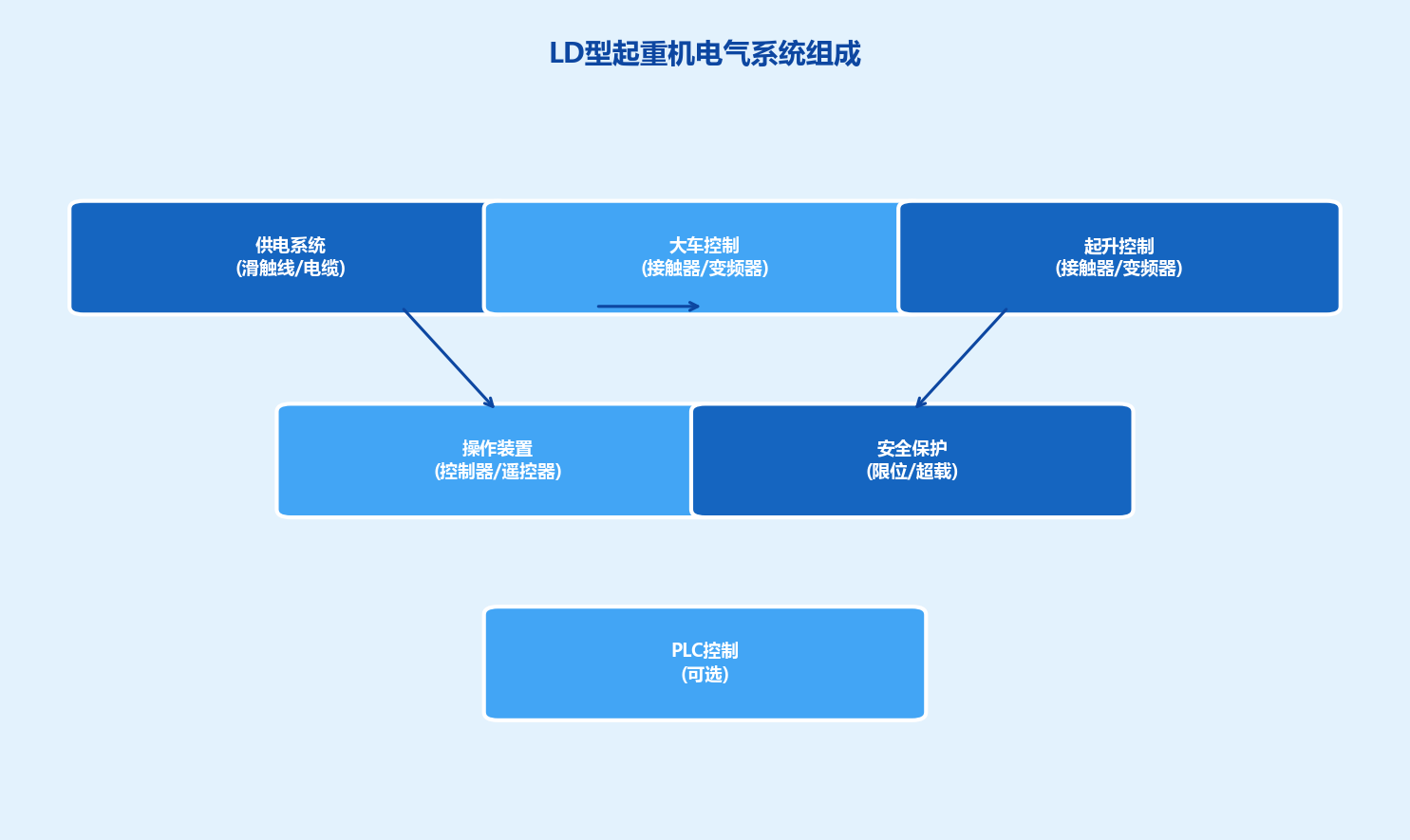

LD型起重机电气系统架构

一、电气系统基本组成

LD型电动单梁起重机的电气系统由以下部分组成：①供电系统（滑触线或电缆线+集电器/插头）；②大车行走电机及其控制回路（接触器、热继电器、变频器可选）；③电动葫芦起升电机及其控制回路；④电动葫芦行走电机及其控制回路；⑤操作装置（司机室控制器、地面手电门、遥控器）；⑥安全保护装置（起重量限制器、高度限位器、行走限位器、漏电保护器）。

控制方式分为：直接启动控制（接触器+继电器逻辑，成本低，适用于轻载低频场合）；变频调速控制（变频器驱动，可实现无级调速、软启动、节能运行，适用于重载高频场合）；PLC控制（可编程逻辑控制器，可实现复杂逻辑、故障自诊断，适用于自动化要求高的场合）。

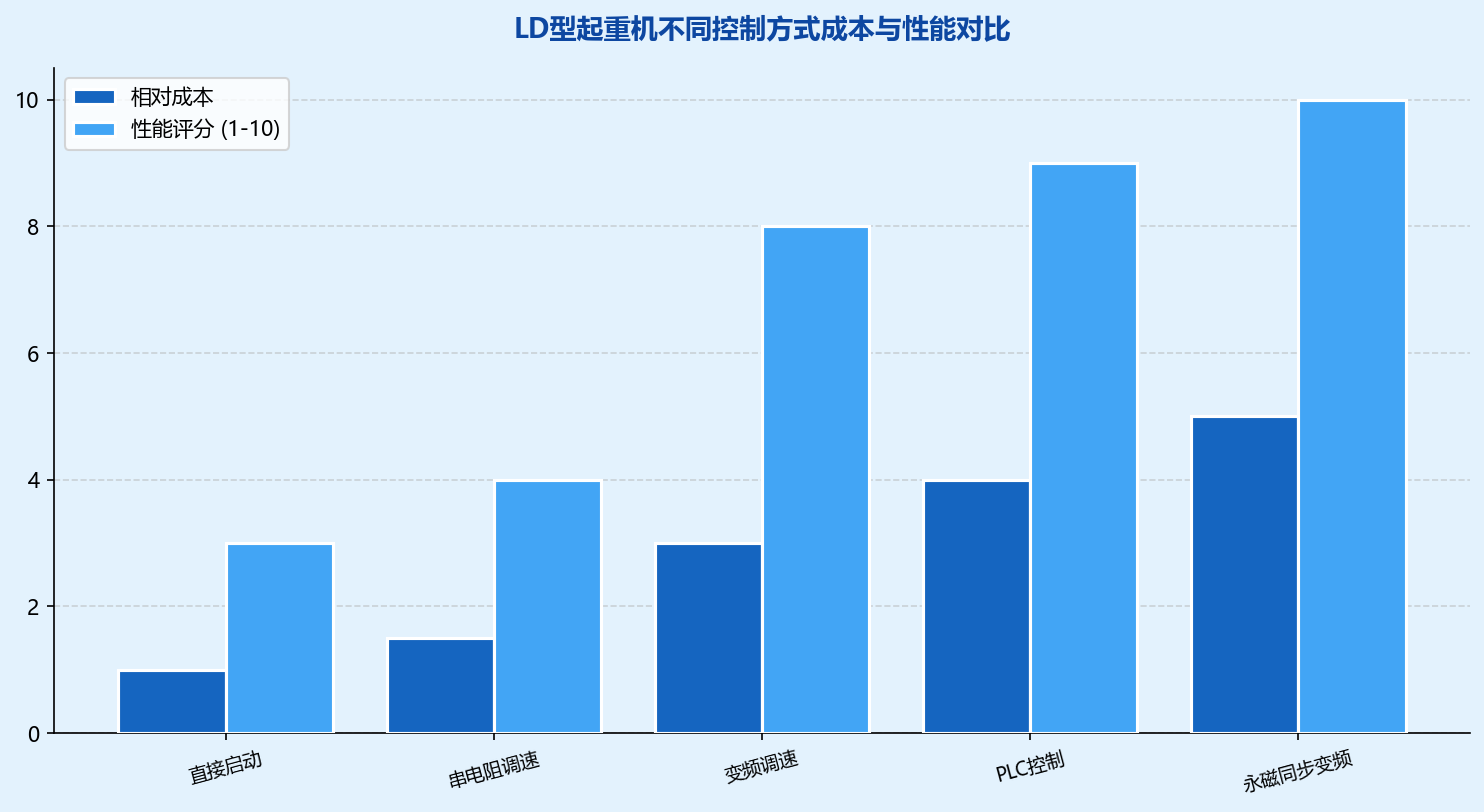

LD型起重机控制方式对比

二、工作原理简述

以地面手电门操作为例：操作人员按下”起升”按钮→控制电缆导通→起升接触器吸合→起升电机得电旋转→钢丝绳卷筒旋转→吊钩上升。松开按钮→接触器断开→电机断电→制动器在弹簧作用下制动→吊钩停止。大车行走、电动葫芦行走的控制逻辑类似，均由相应接触器控制电机正反转实现。

变频调速系统的工作原理：操作指令送入PLC→PLC输出模拟量信号（0～10V或4～20mA）给变频器→变频器根据信号大小调节输出频率→电机转速随频率线性变化→实现无级调速。变频系统还具备加速时间、减速时间、转矩补偿、故障自诊断等高级功能。

■ 表1 电气元件功能与选型表

接触器	电机启停控制	额定电压380V，额定电流≥电机额定电流1.5倍	触点烧蚀、线圈烧毁
热继电器	电机过载保护	整定电流=电机额定电流	频繁误动作、触点氧化
变频器	电机调速控制	额定功率≥电机功率，过载能力150% 1分钟	过流、过压、过热
PLC	逻辑控制、故障诊断	输入/输出点数留20%余量	输入点损坏、程序丢失
起重量限制器	超载保护	额定载荷90%预警，110%切断上升回路	传感器漂移、误报警

■ 表2 电气系统调试步骤表

1. 绝缘测试	测量电机、电缆绝缘电阻	≥0.5MΩ	绝缘测试记录
2. 空载动作测试	各方向动作是否正常	动作灵活、无异响	调试记录
3. 限位开关测试	起升上限、大车行走限位	动作可靠、切断电源	限位测试记录
4. 超载保护测试	起重量限制器预警、切断功能	90%预警、110%切断	安全装置测试记录
5. 变频参数调整	加速时间、减速时间、转矩补偿	运行平稳、无冲击	变频参数记录

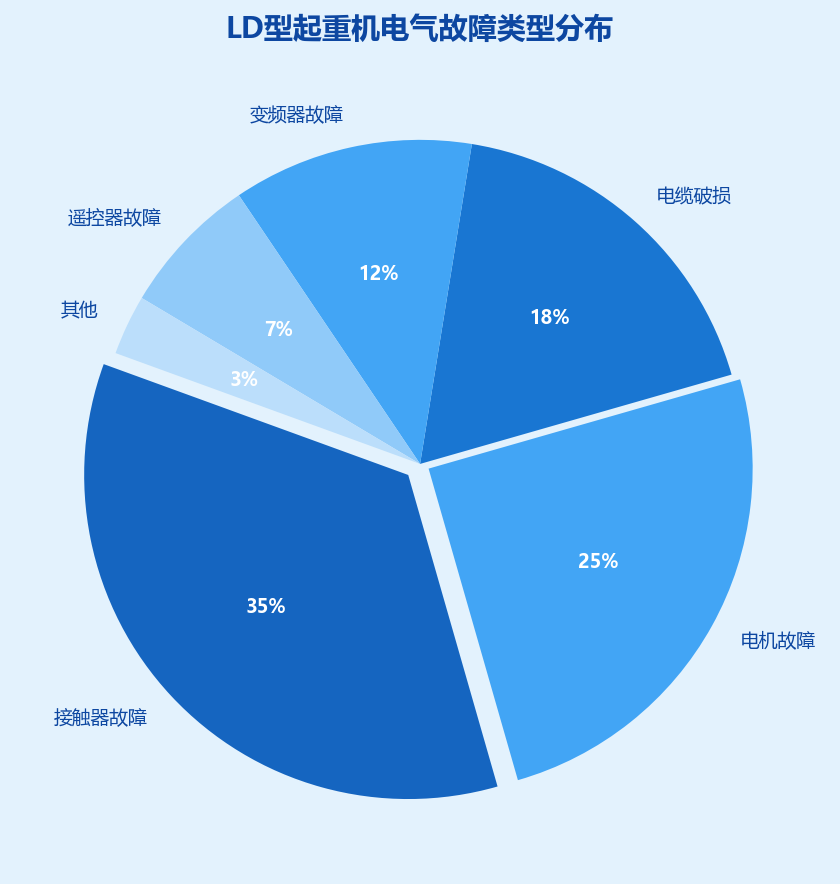

LD型起重机电气故障分布

三、常见故障与排除

故障1：按下按钮，接触器不吸合。

原因：供电电源缺相、熔断器熔断、按钮触点接触不良、接触器线圈烧毁。

排除：测量电源电压→检查熔断器→检查按钮→更换接触器线圈。

故障2：电机运行有异常声响。

原因：电机轴承损坏、转子扫膛、缺相运行、变频器参数设置错误。

排除：更换轴承→检查定子转子气隙→检查供电线路→重新设置变频参数。

故障3：变频器频繁报故障。

原因：载波频率设置过高（电磁干扰）、制动单元故障（回馈能量无法释放）、电机绝缘下降（漏电）。

排除：降低载波频率→检查制动单元→测量电机绝缘电阻。

四、维护保养要点

电气系统的维护保养应遵循以下要点：①每月检查接触器触点（有无烧蚀、氧化），必要时更换；②每季度检查电机碳刷（磨损情况），碳刷磨损量＞原长度1/3时更换；③每半年测量电机、电缆绝缘电阻（≥0.5MΩ），低于标准应干燥或维修；④每年检查变频器冷却风扇（运转是否正常），清理散热器灰尘；⑤PLC程序应有备份，防止因电池失效导致程序丢失。

河南克鲁德重工有限公司为LD型起重机提供多种电气控制方案（直接启动、变频调速、PLC控制），并可提供电气系统升级、变频改造等增值服务。数据来源：河南克鲁德重工有限公司提供。
