双梁桥式起重机主梁截面型式：箱形梁与桁架梁的选择依据

一、双梁桥式起重机主梁概述

主梁是双梁桥式起重机桥架的核心承载构件，承担着吊运载荷、小车自重和主梁自重的全部弯曲和剪切作用。主梁结构型式的选择直接关系到起重机整机的承载能力、自重指标、制造成本和运行性能。目前双梁桥式起重机常用的主梁截面型式主要有箱形梁和桁架梁两种，两种型式的力学特性和经济性差异显著。。也可参考本站起重机相关内容。

箱形梁以其优良的综合性能成为现代桥式起重机主梁的主流选择，而桁架梁则在特定工况下（如大跨度、低工作级别）仍保留一定的应用空间。理解两种型式的结构特点、力学原理和适用条件，对于合理选型和优化设计具有重要指导意义。

二、箱形梁主梁

箱形梁主梁采用由上翼缘板、下翼缘板和两块腹板焊接而成的闭合矩形截面，内部可根据需要设置纵向加劲肋和横向隔板。箱形梁的闭合截面使其具有优异的抗弯和抗扭性能，在双向弯曲和扭转联合作用下仍能保持良好的稳定性。箱形梁的腹板高度和翼缘板厚度可根据起重量和跨度进行优化设计，钢材利用率较高。

箱形梁主梁的主要优势包括：抗弯刚度大，主梁挠度可控性好；抗扭刚度高，偏载工况下变形小；结构紧凑，占用净空高度少；便于设置小车轨道和附属设施；制造工艺成熟，质量可控。箱形梁的缺点是自重大于桁架梁，焊接工作量大，对焊工技能要求高。箱形梁适用于起重量5~500 t、跨度10~40 m的各类双梁桥式起重机，是最通用的主梁型式。

三、桁架梁主梁

桁架梁主梁由上弦杆、下弦杆和腹杆（斜杆和竖杆）组成，各杆件通过节点板连接成整体受力体系。桁架梁的受力特点是所有杆件主要承受轴向拉力或压力，几乎不承受弯矩，使得材料利用率很高。桁架梁的自重通常比同等承载能力的箱形梁轻20%~35%，在大跨度应用时优势尤为明显。

桁架梁主梁的缺点同样突出：节点焊接或螺栓连接工作量巨大，制造周期长；抗扭性能差，不适合偏载频繁的工况；由于桁架高度较大，需要更大的厂房净空高度；杆件较多，表面维护和涂装工作量大；不宜用于工作级别A6以上的繁忙工况。桁架梁主要适用于大跨度（≥30 m）、中小起重量（≤50 t）、低工作级别（A3~A5）的场合，如仓库、堆场等。

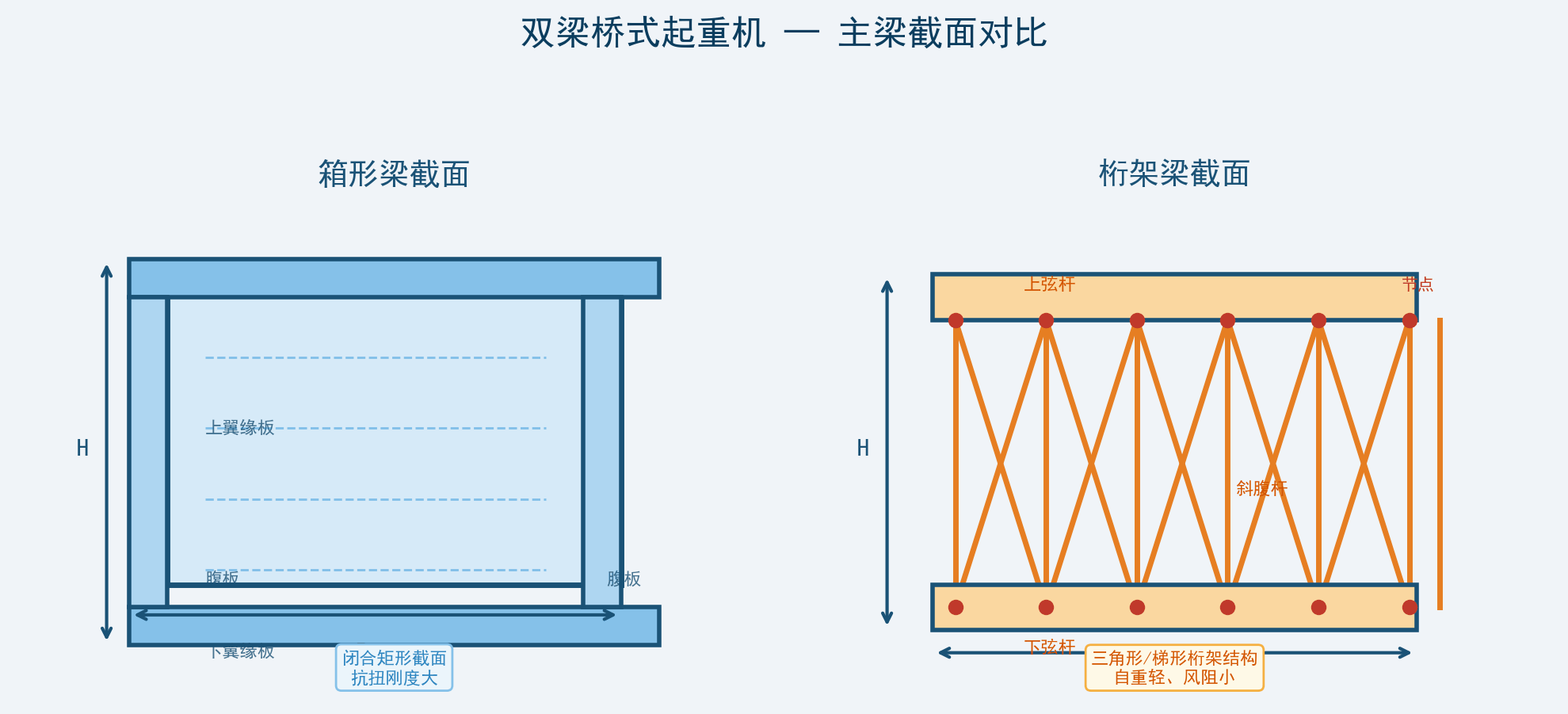

图1：箱形梁与桁架梁主梁截面结构对比

四、选型对比与决策依据

以下为两种主梁型式在关键性能指标上的全面对比，供工程选型参考。

图2：两种主梁性能对比

五、选型原则

对于绝大多数工业厂房内的通用桥式起重机，箱形梁是首选方案，其综合性能远优于桁架梁。只有在以下情况时考虑桁架梁：跨度≥30 m且起重量≤20 t，厂房净空高度允许较大的桁架高度，工作级别为A3~A5的低频次使用，且对初始造价有严格限制。随着箱形梁制造技术（特别是自动焊接和预拱技术）的不断进步，桁架梁在桥式起重机领域的应用空间正在进一步缩小。
