冶金桥式起重机型号与参数解读

一、冶金桥式起重机概述

冶金桥式起重机是专门用于钢铁、有色金属冶炼及加工车间的一种特种起重设备。由于其工作环境存在高温、粉尘、金属熔体飞溅等恶劣工况，冶金桥式起重机在结构设计、材料选用和安全保护方面均有别于普通桥式起重机。冶金系列起重机主要包括铸造起重机（YZ型）、加料起重机、脱锭起重机、夹钳起重机、锻造起重机、淬火起重机及板坯搬运起重机等，其中以YZ型冶金桥式起重机应用最为广泛。

冶金起重机的核心特点包括：工作级别高（A6～A8），适应频繁起吊作业；隔热防护完善，主梁、小车及电气设备均有隔热措施；配置双制动系统，安全冗余度高；调速性能好，满足金属熔体平稳吊运要求。冶金起重机通常采用双制动器、超载限制器、行程限位器和应急电源等安全装置，确保在高温熔体吊运等高风险工况下的绝对安全。

二、型号编制规则详解

冶金桥式起重机的型号由多位字母与数字组成，每一部分都有明确的工程含义。以下以典型型号 QZ-20/5-22.5 A7 为例进行逐项解读。

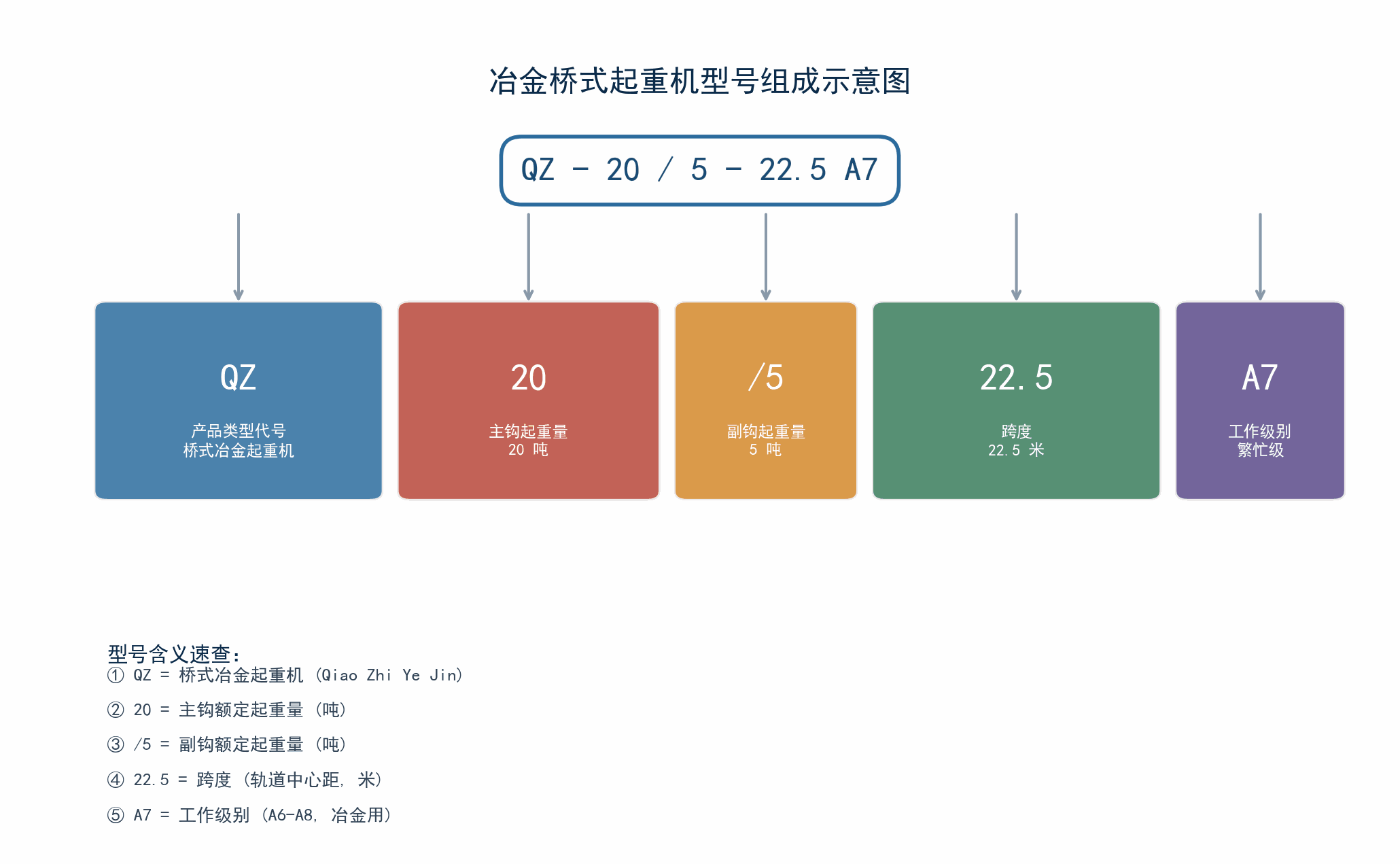

图1：冶金桥式起重机型号组成示意图 — 以QZ-20/5-22.5 A7为例

产品类型代号（QZ）

QZ代表”桥式冶金起重机”。”Q”表示起重机，”Z”表示冶金铸造。与普通桥式起重机的QD（电动双梁）等有所区别。了解型号前缀可快速判断设备类别。常见冶金起重机型号还有YZ（铸造起重机）、YZS（冶金伸缩梁起重机）等。

主钩额定起重量（20 t）

主钩额定起重量为20吨，是起重机最主要的性能指标。冶金起重机根据主钩起重量可分为：小型（5 t~20 t），适用于中小型铸造车间；中型（32 t~80 t），适用于炼钢连铸、钢坯转运；大型（100 t~320 t），适用于大型炼钢厂。主钩的起升速度通常控制在2~12 m/min之间，吊运熔融金属时不超过5 m/min。

副钩额定起重量（5 t）

斜线后的5 t表示副钩额定起重量。副钩起重量通常为主钩的1/5~1/3，用于辅助作业，如翻转钢包、吊运备件等。副钩与主钩可独立运行，提升作业效率。副钩的起升速度一般为主钩的2~3倍，以提高辅助作业效率。

跨度（22.5 m）

跨度指起重机两条轨道中心线之间的水平距离。常见冶金厂房跨度包括16.5 m、19.5 m、22.5 m、25.5 m、28.5 m、31.5 m等，跨度需与厂房钢柱列距严格匹配。选型时须以建筑设计图纸为准，不可随意选择。

工作级别（A7）

工作级别是冶金起重机最重要的选型依据之一。GB/T 3811将起重机工作级别分为A1~A8八个级别。冶金车间通用级别为：A6中等繁忙（一般备料、维修）、A7繁忙级（连铸吊运、钢坯搬运）、A8特繁忙级（连续炼钢、高温熔体吊运）。A7表示每年工作约2500~5000小时，载荷状态为Q3级，要求机构具有较高的疲劳强度和可靠性。

三、主要技术参数对照

不同起重量等级的冶金桥式起重机在结构尺寸、运行速度、电机功率等参数上差异显著。以下为常见型号的主要技术参数对照表，供选型参考。

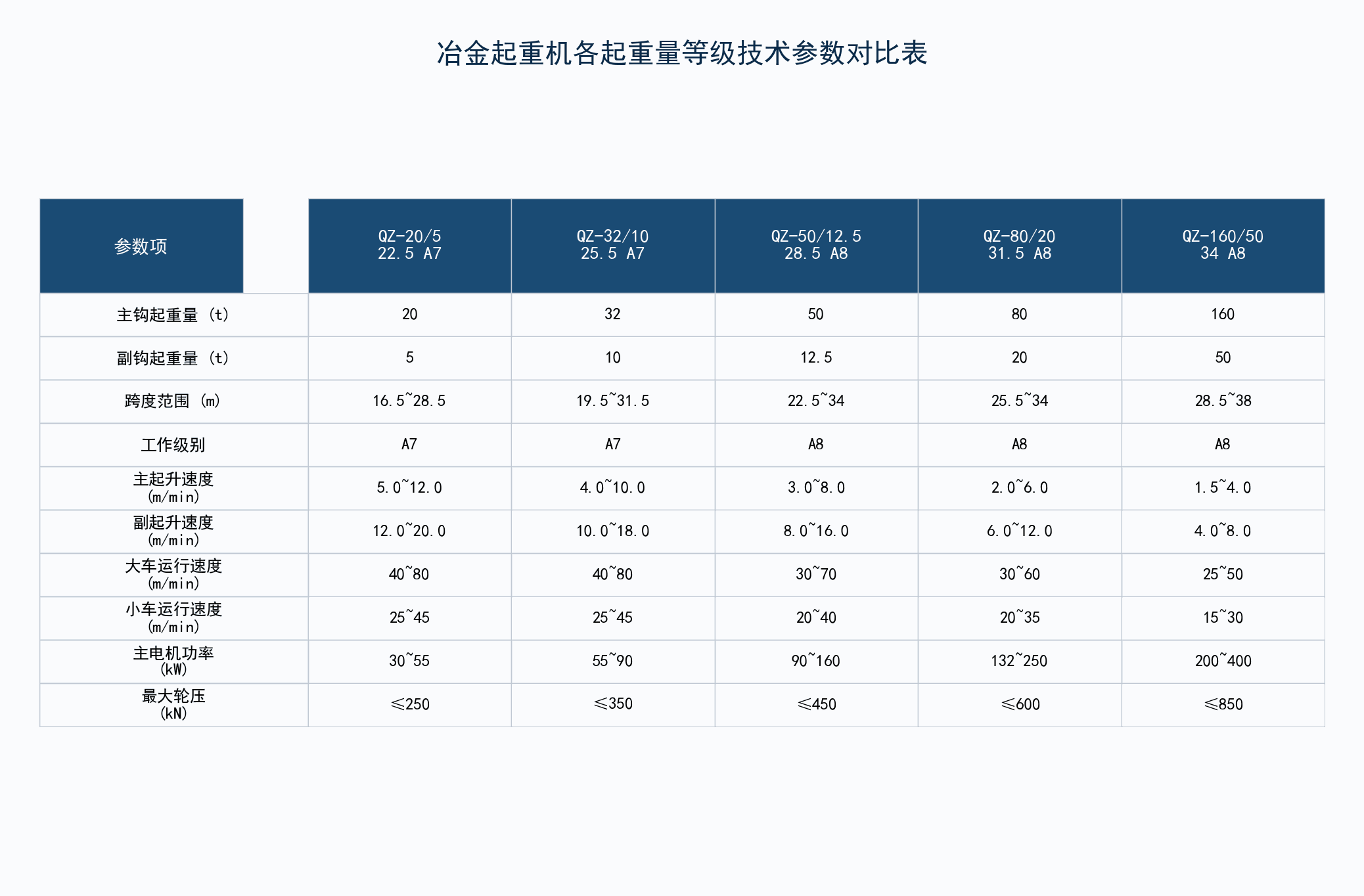

图2：冶金起重机各型号技术参数对比

四、选型要点

选型时切忌仅依据起重量而忽略工作级别。同一台32 t起重机，A6级与A8级的结构设计、电机功率、制动器配置均有显著差异。误选低级别将导致设备过早疲劳失效，存在重大安全隐患。冶金起重机在熔炼跨使用时，必须配置隔热板及耐高温电缆，司机室应设隔热玻璃和空调，操作台防护等级不低于IP54。轨道安装精度要求高，轨道顶面相对标高差不应超过±5 mm，轨道中心线偏差≤±3 mm。对于吊运高温金属的场合，还需设置热辐射监测及超温报警系统，确保全过程安全可控。
