一、欧式起重机端梁概述
端梁是起重机桥架结构的重要组成部分，位于主梁两端，承载大车运行机构并传递整机载荷至轨道。端梁的结构型式直接影响到起重机的运行稳定性、轮压分布和整体刚度。欧式起重机在端梁设计上进行了系统性的优化，目前主流的端梁结构型式分为抗扭箱形梁和工字钢梁两种，两种型式在力学性能、制造成本和适用场景上各有优劣。
随着起重机轻量化设计趋势的推进，端梁结构的选择不再仅仅考虑静强度，还需要综合评估扭转刚度、疲劳寿命、制造工艺和安装维护便利性。正确选择端梁结构型式对于确保起重机运行平稳、延长使用寿命意义重大。
二、抗扭箱形梁端梁

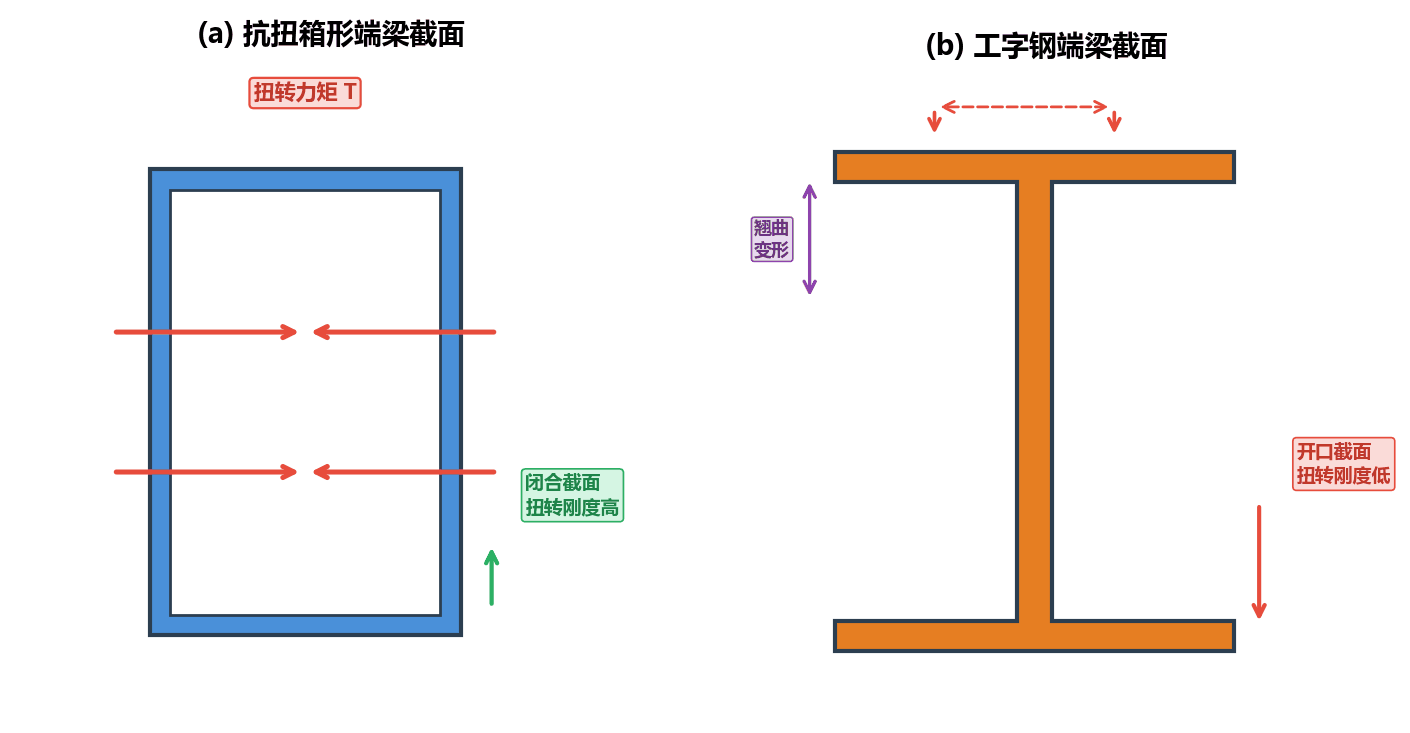

抗扭箱形梁端梁采用闭合箱形截面，由上翼缘板、下翼缘板和两侧腹板焊接而成，形成一个完整的矩形闭合截面。这种闭合截面的核心优势在于其抗扭刚度远高于开口截面。当起重机在偏载工况（如小车靠近一侧端梁吊运重物）运行时，箱形端梁能够有效抵抗扭转变形，保证两侧大车轮的轮压均匀分布，避免出现跑偏、啃轨等问题。
箱形端梁的内部可根据需要设置加劲肋，进一步提高局部稳定性和承载能力。箱形端梁的扭转刚度大约是同等高度工字钢梁的20~50倍，特别适用于大跨度、大起重量、高工作级别（A6~A8）的欧式起重机。其缺点是自重大、用钢量多、制造成本较高。
三、工字钢梁端梁
工字钢梁端梁采用标准热轧工字钢或焊接工字钢作为主体，截面为开口的工字形。相比箱形梁，工字钢梁的优点是自重轻、钢材利用率高、制造工艺简单（无需围焊成闭合截面）、成本低廉。但由于其开口截面特性，工字钢梁的抗扭刚度极低，在偏心载荷作用下会产生显著的扭转变形和翘曲应力。
工字钢梁端梁适用于中小起重量（≤20 t）、中小跨度、低工作级别（A3~A5）的轻型欧式起重机。在其适用范围内，工字钢梁端梁能够满足正常使用要求，且具有明显的经济性优势。对于需要频繁偏载作业或定位精度要求较高的场合，工字钢梁端梁的扭转变形可能影响使用性能。
四、性能对比与选型建议
以下为两种端梁型式在各起重量等级下的性能对比，供选型决策参考。
| 对比项 | 抗扭箱形梁 | 工字钢梁 |
|---|---|---|
| 扭转刚度 | 极高（闭合截面） | 低（开口截面） |
| 抗弯刚度 | 高 | 中等 |
| 自重 | 较大 | 较轻（约轻20%~35%） |
| 制造成本 | 较高 | 较低 |
| 适用跨度 | 10~31.5 m | 7.5~22.5 m |
| 适用起重量 | 5~80 t | 1~20 t |
| 适用工作级别 | A5~A8 | A3~A5 |
| 抗疲劳性能 | 优 | 良 |
选型建议：对于工作级别A5以上、跨度超过22.5 m、起重量大于20 t的欧式起重机，推荐采用抗扭箱形梁端梁，以确保运行稳定性和安全性。对于起重量≤20 t、跨度≤22.5 m、工作级别A3~A5的轻型欧式起重机，工字钢梁端梁是经济实用的选择。在选型时还需考虑具体的工况偏载程度和定位精度要求，必要时可采用有限元分析进行验证。
河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位欧式起重机端梁结产品及服务，欢迎咨询选型方案。
河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位欧式起重机端梁结产品及服务，欢迎咨询选型方案。
