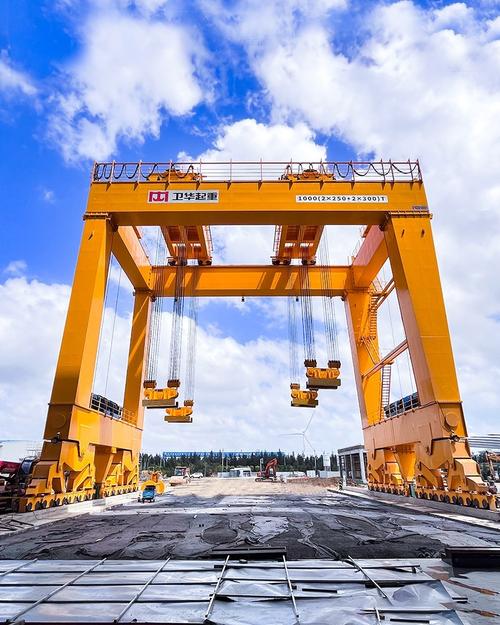

电磁门式起重机是在门式起重机基础上配备电磁吸盘吊具，专门用于吊运钢板、钢锭、废钢等铁磁性物料的起重设备，起升重量5~50吨，按JB/T 7688.1-2018标准制造。
一、概述
电磁门式起重机主要应用于钢铁厂、废钢处理中心、港口码头等场所。其核心工作装置是电磁吸盘（电磁铁），通电后产生强磁场吸附铁磁性物料，断电磁力消失释放物料。电磁控制系统配备断电保磁装置（蓄电池），确保突然断电时物料不会坠落。
电磁门式起重机的结构型式与普通门式相同，但起升机构需加装电缆卷筒为电磁吸盘供电，并配备专用的电磁控制柜。电磁吸盘按形状分为圆形（适合废钢、钢锭）和矩形（适合钢板、型钢）两种。
二、起重量与跨度参数
| 型号 | 起重量(t) | 跨度(m) | 起升高度(m) | 电磁盘型式 | 工作级别 |
|---|---|---|---|---|---|
| DC-5 | 5 | 10~26 | 8~12 | 圆形/矩形 | A5 |
| DC-10 | 10 | 10~30 | 9~14 | 圆形/矩形 | A5~A6 |
| DC-16 | 16 | 12~30 | 9~14 | 圆形/矩形 | A6 |
| DC-20 | 20 | 12~35 | 10~16 | 圆形/矩形 | A6 |
| DC-32 | 32 | 14~35 | 10~16 | 圆形 | A6 |
| DC-50 | 50 | 16~40 | 12~18 | 圆形 | A6~A7 |
三、电磁吸盘参数
| 型号 | 吸盘直径(mm) | 吸力(kg) | 额定电压(DC V) | 功率(kW) | 断电保磁时间(min) |
|---|---|---|---|---|---|
| DC-5 | 600~800 | 1000~2000 | 220 | 2.5 | 15 |
| DC-10 | 800~1000 | 2000~4000 | 220 | 3.5 | 15 |
| DC-16 | 1000~1200 | 4000~6000 | 220 | 5 | 20 |
| DC-20 | 1050~1300 | 5000~8000 | 220 | 6 | 20 |
| DC-32 | 1200~1500 | 8000~12000 | 220 | 8 | 25 |
| DC-50 | 1500~1800 | 12000~20000 | 220 | 11 | 30 |
四、选型建议
电磁门式起重机选型核心：物料类型（废钢用圆形盘、钢板用矩形盘）、吸力是否匹配最大单件重量、断电保磁时间是否满足安全要求。注意高温物料（>500℃）会严重降低电磁吸力，需选用耐高温型电磁盘。
电磁门式起重机必须配备断电保磁装置（蓄电池组），保磁时间不少于15分钟。同时建议安装电压表和电流表实时监控电磁工作状态，防止物料坠落事故。
❓ 常见问题
问：电磁门式起重机的电磁盘吸力受哪些因素影响？
答：主要影响因素：物料温度（>500℃吸力下降50%以上）、物料表面平整度（气隙越大吸力越小）、物料含碳量（高碳钢吸力优于低碳钢）。
问：电磁门式起重机断电后物料会掉下来吗？
答：不会。标准配置的断电保磁装置（蓄电池组）可在断电后维持电磁吸力15~30分钟，确保操作者有足够时间将物料安全放下。
问：河南克鲁德重工电磁门式起重机有哪些安全保护？
答：标配断电保磁蓄电池组（15~30分钟）、过载保护、欠压报警、绝缘监测、电磁盘温度监控等。可选配双电磁盘交替工作模式，提高作业效率。
