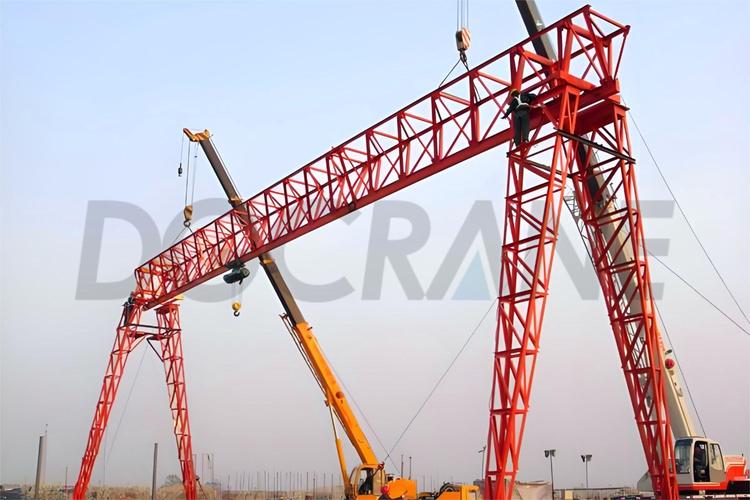

桁架门式起重机以空间桁架结构作为主梁承力构件，具有自重轻、风阻小、运输安装方便的优点，特别适合港口码头和露天堆场的散货装卸作业，结构设计参照GB/T 14406-2011标准。
一、概述
桁架门式起重机的主梁采用三角形或梯形空间桁架结构，由上弦管、下弦管和腹杆焊接而成。与箱型门式起重机相比，同吨位下自重可减轻30%~50%，风载荷降低约40%。这使得桁架门式起重机在大跨度（30米以上）和沿海风大地区优势明显。
桁架门式起重机按支腿结构也可分为A型腿和C型腿。A型腿桁架结构可做成格构式进一步提升抗风性能。垂直支腿方向设抗风拉杆，在大风天气下可与夹轨器配合使用确保整机稳定。
二、起重量与跨度参数
| 型号 | 起重量(t) | 跨度(m) | 起升高度(m) | 悬臂长(m) | 工作级别 |
|---|---|---|---|---|---|
| HJ-5 | 5 | 14~30 | 9~12 | 3~6 | A5 |
| HJ-10 | 10 | 14~35 | 9~14 | 3~7.5 | A5 |
| HJ-16 | 16 | 16~38 | 10~14 | 3~7.5 | A5~A6 |
| HJ-20 | 20 | 16~40 | 10~16 | 4~9 | A5~A6 |
| HJ-32 | 32 | 18~42 | 12~18 | 4~9 | A6 |
| HJ-50 | 50 | 18~45 | 12~20 | 5~10 | A6 |
| HJ-80 | 80 | 20~45 | 14~22 | 5~12 | A6~A7 |
三、桁架结构参数
| 型号 | 桁架高度(mm) | 主管规格(mm) | 腹杆规格(mm) | 节间距(mm) | 自重(t) |
|---|---|---|---|---|---|
| HJ-5 | 1400 | □100×6 | ∠50×5 | 1500 | 2~3 |
| HJ-10 | 1600 | □120×8 | ∠63×6 | 1500 | 3~4.5 |
| HJ-16 | 1800 | □140×8 | ∠75×6 | 1800 | 4.5~6 |
| HJ-20 | 2000 | □160×8 | ∠75×8 | 1800 | 5~7 |
| HJ-32 | 2200 | □180×10 | ∠90×8 | 2000 | 6.5~9 |
| HJ-50 | 2500 | □200×12 | ∠100×10 | 2000 | 8.5~12 |
| HJ-80 | 2800 | □220×14 | ∠110×10 | 2200 | 11~16 |
四、选型建议
桁架门式起重机选型应优先考虑大跨度（30米以上）和露天使用场景。由于自重轻，运输安装成本低，对基础要求也较低。但桁架节点焊缝多，需定期进行无损探伤检查，特别是腹杆与弦管的连接焊缝。
桁架门式起重机不建议在粉尘严重的室内环境使用，因桁架结构容易积灰且清洗困难。如必须在粉尘环境下使用，建议选择箱型门式起重机。河南克鲁德重工可提供热镀锌处理的耐腐蚀桁架。
❓ 常见问题
问：桁架门式起重机比箱型轻多少？
答：同吨位下桁架比箱型轻30%~50%，例如50吨32米跨度的桁架主梁约10吨，箱型约16吨。这对基础和运输成本有显著影响。
问：桁架门式起重机在港口使用时如何防腐？
答：可采用热镀锌处理（使用寿命15~20年）或环氧富锌底漆+聚氨酯面漆涂装方案。河南克鲁德重工提供C4~C5腐蚀环境等级的防腐方案。
问：桁架门式起重机的风载荷如何计算？
答：按GB/T 3811-2008标准，桁架结构的风载体型系数取1.3~1.6（箱型为1.2~1.4）。虽然系数更高，但桁架受风面积小，总体风载荷仍比箱型低约40%。
