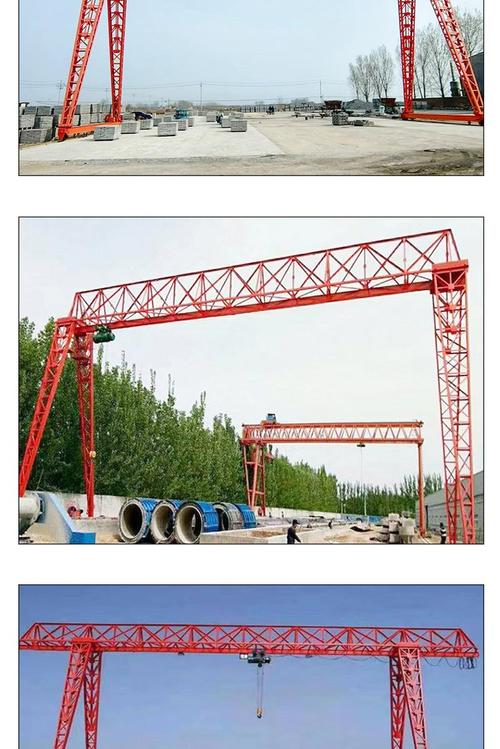

花架门式起重机又称桁架门式起重机，其主梁采用三角形或四边形桁架结构，自重比同吨位箱型梁轻30%~40%，抗风性能优异，特别适合露天堆场和港口码头作业。
一、概述
花架门式起重机的核心特点是主梁采用空间桁架结构，由上弦杆、下弦杆和腹杆组成。这种结构在同等起重量下比箱型梁轻30%~40%，风阻系数低，适合大风地区露天使用。桁架结构的另一个优势是制造周期短、运输和安装方便。
花架门式起重机按结构形式分为A型腿和C型腿两种。A型腿稳定性好，适合大跨度；C型腿可让悬臂下通过车辆或货物，适合与仓库或车间的对接作业。支腿一般采用格构式或箱型截面。
二、起重量与跨度参数
| 型号 | 起重量(t) | 跨度(m) | 起升高度(m) | 悬臂长度(m) | 工作级别 |
|---|---|---|---|---|---|
| HM-5 | 5 | 12~30 | 9~12 | 3~6 | A5 |
| HM-10 | 10 | 12~35 | 9~12 | 3~7.5 | A5 |
| HM-16 | 16 | 14~35 | 9~14 | 3~7.5 | A5 |
| HM-20 | 20 | 14~40 | 10~14 | 4~9 | A5~A6 |
| HM-32 | 32 | 16~40 | 10~16 | 4~9 | A6 |
| HM-50 | 50 | 18~42 | 12~18 | 5~10 | A6 |
三、桁架主梁结构参数
| 型号 | 桁架高度(mm) | 桁架型式 | 上弦杆规格 | 下弦杆规格 | 腹杆规格 |
|---|---|---|---|---|---|
| HM-5 | 1200 | 三角形 | □80×6 | □80×6 | ∠50×5 |
| HM-10 | 1500 | 三角形 | □100×8 | □100×8 | ∠63×6 |
| HM-16 | 1800 | 三角形 | □120×8 | □120×8 | ∠75×6 |
| HM-20 | 1800 | 四边形 | □140×8 | □140×8 | ∠75×8 |
| HM-32 | 2000 | 四边形 | □160×10 | □160×10 | ∠90×8 |
| HM-50 | 2200 | 四边形 | □180×12 | □180×12 | ∠100×10 |
四、选型建议
花架门式起重机选型时需注意：第一，根据使用场地是否避风决定是否选用桁架结构（花架风阻小，适合露天）；第二，根据跨度确定A型或C型腿；第三，悬臂长度需满足车辆或货物通行要求。
花架门式起重机因自重轻，可降低基础造价。但桁架结构需定期检查焊缝和连接螺栓，特别是腹杆节点的焊缝质量。河南克鲁德重工所有桁架焊缝均通过无损探伤检测。
❓ 常见问题
问：花架门式起重机和箱型门式起重机哪个好？
答：花架自重轻30%~40%，适合大跨度和露天使用；箱型刚性好、防尘防雨，适合室内和粉尘环境。选择取决于使用场景。
问：花架门式起重机的抗风能力如何？
答：桁架结构风阻系数约为箱型的0.6倍，可承受12级大风。但停止作业时必须夹紧夹轨器并拉好缆风绳（依据GB/T 3811-2008）。
问：花架门式起重机最大能做多大跨度？
答：按标准设计最大跨度可达42米（单主梁）或50米（双主梁），超过此范围需专项设计。河南克鲁德重工有非标大跨度设计经验。
