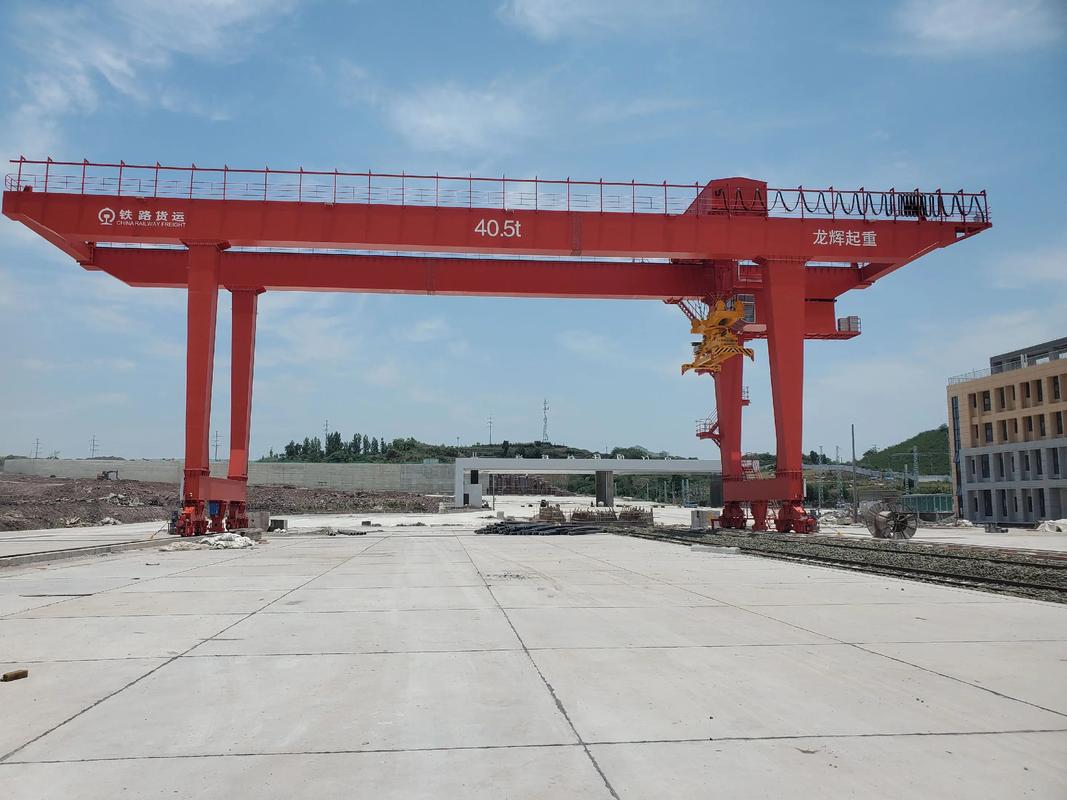

箱型门式起重机采用箱型截面主梁结构，具有抗扭刚度大、防雨防尘性能好、维护简便的特点，是室内和半露天场合使用最广泛的门式起重机类型，按GB/T 14406-2011标准制造。
一、概述
箱型门式起重机的主梁由上下翼缘板和两块腹板焊接成箱型截面，内部焊接纵横筋板加强。相比花架结构，箱型梁的抗扭刚度高出3~5倍，适合在室内环境使用。箱型结构还能有效防护起升机构和电气设备免受雨雪和粉尘侵蚀。
箱型门式起重机按支腿形式分为A型腿、C型腿和O型腿三种。A型腿适用于大跨度；C型腿便于悬臂下通过车辆；O型腿（又称L型腿）结构简单，造价低，适合中小跨度。大车采用分别驱动或集中驱动。
二、起重量与跨度参数
| 型号 | 起重量(t) | 跨度(m) | 起升高度(m) | 支腿形式 | 工作级别 |
|---|---|---|---|---|---|
| XM-5 | 5 | 10~30 | 8~12 | A/C/O | A5 |
| XM-10 | 10 | 10~35 | 9~14 | A/C/O | A5 |
| XM-16/3.2 | 16/3.2 | 12~35 | 9~14 | A/C | A5 |
| XM-20/5 | 20/5 | 12~40 | 10~16 | A/C | A5~A6 |
| XM-32/8 | 32/8 | 14~40 | 10~18 | A | A6 |
| XM-50/10 | 50/10 | 16~42 | 12~20 | A | A6 |
| XM-75/20 | 75/20 | 18~42 | 12~22 | A | A6 |
| XM-100/20 | 100/20 | 18~42 | 14~24 | A | A6 |
三、主梁截面参数
| 型号 | 梁高(mm) | 梁宽(mm) | 翼板厚(mm) | 腹板厚(mm) | 主梁自重(t) |
|---|---|---|---|---|---|
| XM-5 | 650~800 | 400~500 | 8 | 6 | 2.5~3.5 |
| XM-10 | 800~1000 | 450~550 | 10 | 6 | 3.5~5 |
| XM-16 | 900~1200 | 500~600 | 12 | 8 | 5~7 |
| XM-20 | 1000~1200 | 500~600 | 12 | 8 | 5.5~8 |
| XM-32 | 1200~1400 | 550~650 | 14 | 8 | 7~10 |
| XM-50 | 1400~1600 | 600~700 | 16 | 10 | 9~13 |
| XM-75 | 1600~1800 | 650~750 | 18 | 10 | 12~16 |
| XM-100 | 1800~2000 | 700~800 | 20 | 12 | 15~20 |
四、选型建议
箱型门式起重机选型重点考虑：使用环境是否防雨防尘（箱型比花架更适合室内）；跨度是否需悬臂；起升高度受支腿高度限制。箱型门式起重机基础造价低于同吨位花架结构，因为自重较大需注意地基承载能力。
箱型门式起重机需定期检查主梁下挠度，空载时跨中上拱度应保持在S/1000~S/1500范围内。河南克鲁德重工出厂前进行1.25倍静载和1.1倍动载试验。
❓ 常见问题
问：箱型门式起重机和花架门式哪个耐用？
答：箱型结构抗扭刚性好，适合频繁启制动工况；花架结构自重轻但节点焊缝多。箱型的维护成本更低，使用寿命一般可达25~30年。
问：箱型门式起重机最大跨度能到多少？
答：标准设计最大跨度42米，超过42米需专项设计。单主梁箱型门机跨度通常控制在35米以内。
问：河南克鲁德重工门式起重机有哪些安全配置？
答：标配起重量限制器、行程限位开关、风速仪、夹轨器、防碰撞装置等。可选配远程监控和故障诊断系统。
