缓冲器是起重机安全运行的关键保护装置，安装在大车和小车运行轨道的终端，用于吸收运动中的撞击能量，防止起重机冲撞轨道端部止挡造成设备损坏或安全事故。根据结构和工作原理的不同，常见的起重机缓冲器可分为弹簧缓冲器、液压缓冲器和聚氨酯缓冲器三大。也可参考慢速桥式起重机选型别踩坑：5吨至100吨相关内容。类。
一、起重机缓冲器的作用与分类
起重机缓冲器的作用是在起重机运行机构行程末端吸收动能、缓冲撞击。当起重机行驶至轨道终端时，通过缓冲器将运动的惯性动能转化为弹性势能、热能或其他能量形式，使起重机安全减速停车。我国相关标准GB/T 3811-2008《起重机设计规范》和GB/T 6067.1-2010《起重机械安全规程》均对缓冲器的选型与安装提出了明确要求。
根据缓冲原理的不同，起重机缓冲器可分为弹簧缓冲器、液压缓冲器和聚氨酯缓冲器三种主要类型：弹簧缓冲器结构简单、成本低廉、复位可靠，适用于中小吨位和低速工况；液压缓冲器缓冲性能更加平稳、容量大，适用于高速大吨位起重机；聚氨酯缓冲器具有弹性好、吸能效率高、无噪音等特点，适用于频繁启停的轻小型起重机。
二、HT型弹簧缓冲器技术参数
HT型弹簧缓冲器是应用最广泛的一种缓冲器，利用螺旋弹簧的压缩储能实现缓冲功能。其特点是结构简单、维护方便、复位可靠，适用于通用桥式、门式起重机的大车和小车运行机构。根据GB/T 3811-2008标准，弹簧缓冲器在受到额定撞击速度时，缓冲行程不应小于表列值，且缓冲器压缩后不应产生永久变形。
HT型弹簧缓冲器主要技术参数
| 型号 | 缓冲容量(kN·m) | 缓冲行程(mm) | 缓冲力(kN) | 适用起重机吨位(t) | 重量(kg) |
|---|---|---|---|---|---|
| HT-1 | 1.0 | 80 | 25 | 3~5 | 18 |
| HT-2 | 2.0 | 100 | 40 | 5~10 | 25 |
| HT-3 | 3.2 | 120 | 55 | 10~16 | 32 |
| HT-4 | 4.5 | 140 | 65 | 16~20 | 40 |
| HT-5 | 5.6 | 160 | 75 | 20~32 | 48 |
| HT-6 | 7.5 | 180 | 85 | 32~50 | 58 |
| HT-7 | 10.0 | 200 | 100 | 50~75 | 68 |
| HT-8 | 12.5 | 220 | 115 | 75~100 | 80 |
弹簧缓冲器的选型主要依据起重机的额定起重量和运行速度。HT型弹簧缓冲器应确保缓冲容量大于起重机撞击动能，且缓冲行程应留有安全裕度。一般建议缓冲器额定容量不低于计算撞击动能的1.2倍。
三、YH型液压缓冲器技术参数
YH型液压缓冲器采用液压节流原理实现缓冲，通过液压油流过阻尼孔产生阻尼力，吸收运动机构的动能。相比弹簧缓冲器，液压缓冲器在缓冲过程中阻尼力更均匀，减速过程更加平稳，不会产生反弹冲击，特别适合高速起重机和大吨位起重机的端部缓冲保护。
YH型液压缓冲器主要技术参数
| 型号 | 缓冲容量(kN·m) | 缓冲行程(mm) | 最大缓冲力(kN) | 适用速度(m/min) | 工作温度(℃) |
|---|---|---|---|---|---|
| YH-1 | 1.5 | 80 | 38 | ≤30 | -20~+60 |
| YH-2 | 3.0 | 100 | 60 | ≤40 | -20~+60 |
| YH-3 | 5.0 | 120 | 85 | ≤50 | -20~+60 |
| YH-4 | 7.5 | 140 | 108 | ≤60 | -20~+60 |
| YH-5 | 10.0 | 160 | 125 | ≤70 | -20~+60 |
| YH-6 | 15.0 | 200 | 150 | ≤80 | -20~+60 |
| YH-7 | 20.0 | 220 | 180 | ≤90 | -20~+60 |
| YH-8 | 30.0 | 250 | 240 | ≤100 | -20~+60 |
液压缓冲器的核心优势在于其恒定的缓冲力特性，在全部行程范围内能够保持接近恒定的缓冲阻力，使起重机在撞击过程中均匀减速。液压缓冲器的工作可靠性依赖于液压密封系统的完好性，需要定期检查油封和液压油状况，确保缓冲性能稳定。
四、JHQ型聚氨酯缓冲器技术参数

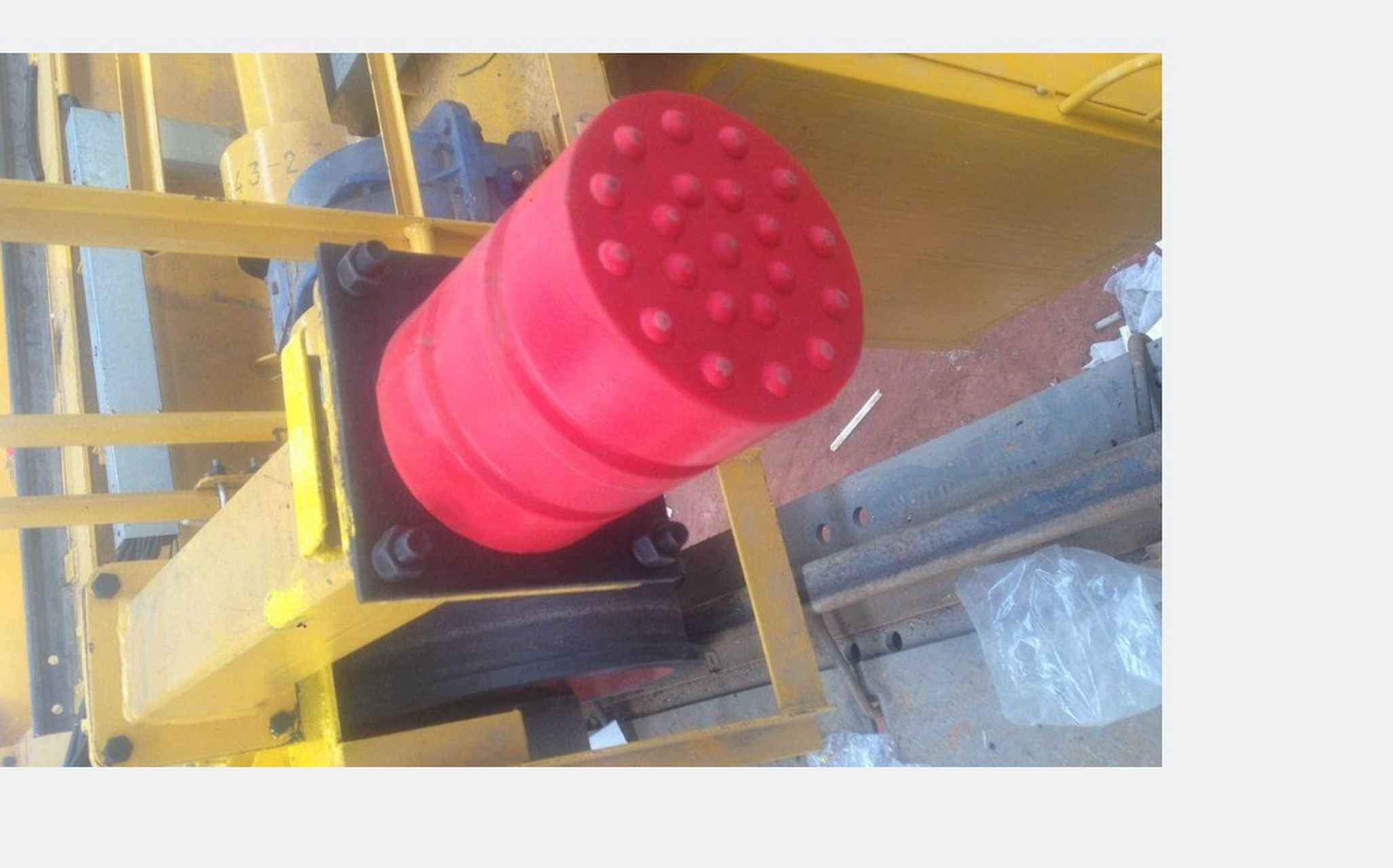

JHQ型聚氨酯缓冲器采用高弹性聚氨酯材料制成，利用材料自身的弹性变形吸收撞击能量。其特点是无需任何辅助机构，结构极简，安装方便，缓冲过程无噪音。聚氨酯材料具有良好的耐候性和耐油性，在-30℃至+70℃的宽温度范围内保持稳定的弹性性能。
JHQ型聚氨酯缓冲器主要技术参数
| 型号 | 缓冲容量(kN·m) | 最大压缩量(mm) | 缓冲力(kN) | 适用起重量(t) | 适用环境温度(℃) |
|---|---|---|---|---|---|
| JHQ-A1 | 0.8 | 40 | 20 | 1~3 | -30~+70 |
| JHQ-A2 | 1.6 | 50 | 32 | 3~5 | -30~+70 |
| JHQ-A3 | 3.0 | 60 | 50 | 5~10 | -30~+70 |
| JHQ-A4 | 5.0 | 70 | 72 | 10~16 | -30~+70 |
| JHQ-A5 | 7.5 | 80 | 95 | 16~25 | -30~+70 |
| JHQ-A6 | 10.0 | 90 | 112 | 25~32 | -30~+70 |
| JHQ-A7 | 14.0 | 100 | 140 | 32~50 | -30~+70 |
| JHQ-A8 | 18.0 | 110 | 165 | 50~75 | -30~+70 |
聚氨酯缓冲器特别适用于频繁启停作业的轻小型起重机，如电动葫芦、单梁起重机等。由于聚氨酯缓冲器无金属弹簧疲劳问题和液压密封泄漏问题，几乎不需要日常维护，属于免维护缓冲方案。但聚氨酯材料在长期紫外线暴露下可能老化，建议定期检查表面裂纹和变形情况。
五、缓冲器选型对比与建议
正确选择缓冲器类型是保障起重机安全运行的关键环节。以下从多个维度对三种缓冲器进行综合对比，帮助用户根据实际工况做出最优选择。
三种起重机缓冲器综合对比表
| 对比项目 | HT弹簧缓冲器 | YH液压缓冲器 | JHQ聚氨酯缓冲器 |
|---|---|---|---|
| 缓冲原理 | 弹簧压缩储能 | 液压阻尼节流 | 聚氨酯弹性变形 |
| 缓冲容量范围 | 1.0~12.5 kN·m | 1.5~30.0 kN·m | 0.8~18.0 kN·m |
| 复位方式 | 弹簧自动复位 | 弹簧自动复位 | 弹性自复位 |
| 适用速度 | ≤50 m/min | ≤100 m/min | ≤40 m/min |
| 适用温度 | -20~+60℃ | -20~+60℃ | -30~+70℃ |
| 维护要求 | 简单（定期检查弹簧） | 较高（需检查液压密封） | 简单（无需维护） |
| 适用场合 | 中小吨位通用起重机 | 高速大吨位起重机 | 频繁启停轻吨位 |
| 相对成本 | 低 | 高 | 中 |
💡 在选型时，不仅需要考虑起重机的额定起重量和运行速度，还需要评估轨道长度、挡停位置精度要求以及环境温度等因素。对于高温或低温环境作业的起重机，聚氨酯缓冲器具有更宽的工作温度范围优势。
对于通用桥式起重机和门式起重机，通常在大车运行机构两端各安装一个缓冲器。如果轨道长度较短或运行速度较高，建议采用液压缓冲器以获得更平稳的减速效果。对于车间内的轻小型起重机，聚氨酯缓冲器因免维护特性而更具经济性。河南克鲁德重工可提供全系列的HT型弹簧缓冲器、YH型液压缓冲器和JHQ型聚氨酯缓冲器，并可按照客户工况提供非标准的缓冲容量定制方案。
六、缓冲器的安装与维护要点
缓冲器的安装应确保安装基座牢固可靠，缓冲器中心线与起重机撞击中心线对齐。对于弹簧缓冲器，安装后应检查弹簧的预压缩量是否符合设计要求。液压缓冲器安装后需排除油缸内的空气，确保缓冲特性稳定。聚氨酯缓冲器安装最为简便，直接用螺栓固定在轨道端部止挡或起重机端梁上即可。
日常维护方面，弹簧缓冲器应每月检查弹簧是否有裂纹或永久变形，定期清洁弹簧表面；液压缓冲器每季度检查液压油量和密封件状态，每年更换液压油；聚氨酯缓冲器每半年检查表面是否有裂纹、变形或硬化现象，如有异常及时更换。无论何种缓冲器，建议每年至少进行一次行程和缓冲性能测试，确保各项指标符合设计要求。
❓ 常见问题
❓ 起重机缓冲器的缓冲容量如何计算？
缓冲容量按起重机撞击动能计算，公式为E=mv²/2，其中m为运动部分质量（小车+吊重或大车），v为撞击速度。选型时要求缓冲器额定容量≥1.2倍计算撞击动能，确保足够的安全裕度。参考标准GB/T 3811-2008第9.3.3条。
❓ 弹簧缓冲器和液压缓冲器哪种更可靠？
两者各有优势：弹簧缓冲器结构简单、成本低、故障点少，适合中小吨位工况；液压缓冲器缓冲过程平稳、无反弹冲击、容量更大，适合高速大吨位起重机。实际选型应考虑具体工况，河南克鲁德重工工程师可根据现场条件提供推荐方案。
❓ 聚氨酯缓冲器能用多久？需要更换吗？
在正常使用条件下，聚氨酯缓冲器使用寿命一般为3~5年。由于聚氨酯材料在紫外线、油污和机械应力作用下会逐渐老化变硬，弹性下降，因此需定期检查。发现表面龟裂、硬化或变形时应及时更换。相比金属弹簧缓冲器每2年需要更换弹簧，聚氨酯缓冲器的寿命更具优势。
