GC型挂梁桥式起重机技术参数各型号跨度起重量与起升高度对照表

挂梁桥式起重机是一种在桥式起重机基础上增设悬挂梁（挂梁）结构的特种起重设备，通过挂梁上布置的多个吊点可协同起吊长尺寸物料，广泛适用于钢铁厂钢材库、木材堆场、预制构件厂等需要吊运超长物料的作业场。也可参考慢速桥式起重机选型别踩坑：5吨至100吨相关内容。合。

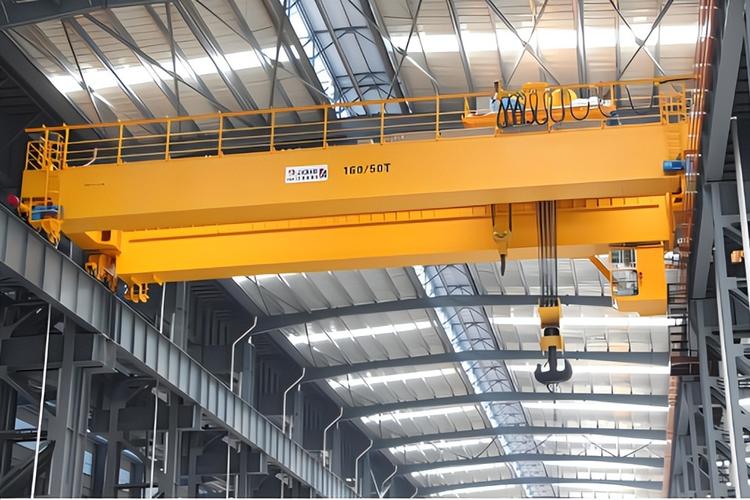

GC型挂梁桥式起重机结构示意图

一、概述

挂梁桥式起重机（又称挂梁起重机或GC型桥式起重机）主要由桥架、小车运行机构、起升机构和挂梁装置四大部分组成。其核心特征是在小车下方悬挂一根横跨的挂梁，挂梁上设置多个吊钩或吊点，通过多个吊点同时起吊同一根长尺寸物料，确保物料在起升和搬运过程中保持平稳不倾斜。

根据GB/T 14405-2011《通用桥式起重机》标准，挂梁桥式起重机的桥架结构与普通桥式起重机基本一致，但小车和起升机构需要配合挂梁的特殊工况进行设计。挂梁的长度通常为1.5m至12m不等，可根据物料长度定制。挂梁本身可采用工字钢或箱形梁结构，两端设置防脱钩装置和安全限位。

二、主要型号与起重量参数

GC型挂梁桥式起重机按额定起重量可分为5t、10t、16t、20t、32t、50t等常用规格，按挂梁形式可分为固定式挂梁和旋转式挂梁两类。固定式挂梁的吊点位置不可调，适合定长物料搬运；旋转式挂梁可通过液压或电动机构使挂梁旋转，适应不同长度物料的吊运需求。

表1：GC型挂梁桥式起重机主要型号与起重量参数

型号	额定起重量(t)	挂梁长度(m)	吊点数量(个)	适用跨度范围(m)	工作级别
GC-5	5	1.5~3	2~4	7.5~22.5	A5
GC-10	10	2~4	2~4	7.5~25.5	A5
GC-16	16	2.5~5	2~6	10.5~28.5	A5~A6
GC-20	20	3~6	2~6	10.5~31.5	A5~A6
GC-32	32	3.5~7	4~8	13.5~31.5	A6
GC-50	50	4~8	4~8	13.5~34.5	A6
GC-75	75	5~10	4~8	16.5~34.5	A6~A7
GC-100	100	5~12	6~10	16.5~34.5	A6~A7

三、起升机构参数

GC型挂梁桥式起重机的起升机构采用双卷扬起升系统，通过同步轴保证两个卷扬的起升速度一致，确保挂梁两端同步升降。起升机构可配置双制动器，达到GB/T 14405-2011标准对安全性更高的要求。起升速度分主起升和副起升，其中副起升用于挂梁空载升降。

表2：起升机构参数

型号	主起升速度(m/min)	副起升速度(m/min)	起升高度(m)	钢丝绳直径(mm)	钢丝绳倍率
GC-5~GC-10	8~12	4~6	12~18	11~15	2~4
GC-16~GC-20	6~10	3~5	12~20	15~18	4~6
GC-32	5~8	2.5~4	14~22	18~22	6~8
GC-50	4~7	2~3	14~24	22~26	6~8
GC-75~GC-100	3~5	1.5~2.5	16~24	26~32	8~10

四、小车与挂梁结构参数

挂梁桥式起重机的小车为重型小车设计，需承载挂梁自重和额外弯矩。挂梁本体采用低合金高强度结构钢(Q345B或Q355B)焊接成形，挂梁两端设有防坠保险装置，吊点处设置平衡滑轮。挂梁可根据用户需求设计为固定式和可回转式两种形式。

表3：小车与挂梁结构参数

型号	小车轨距(mm)	挂梁截面(高×宽mm)	挂梁重量(t/m)	挂梁回转角度	吊点间距调节方式
GC-5~GC-10	1500~2000	300×250	0.08~0.15	固定	不可调
GC-16~GC-20	2000~2500	400×300	0.15~0.25	固定/±90°	手动/电动可调
GC-32	2500~3000	500×350	0.25~0.40	固定/±90°	电动可调
GC-50	3000~3500	600×400	0.40~0.60	固定/±90°	电动可调
GC-75~GC-100	3500~4000	700×450	0.60~0.90	±90°	电动可调（变频）

五、大车运行机构参数

GC型挂梁桥式起重机的大车运行机构采用分别驱动方式，两侧车轮由独立的电动机经减速器驱动，通过电气联锁保证两侧同步运行。大车运行速度分标准型和调速型两种方案。

表4：大车运行机构参数

型号	大车运行速度(m/min)	小车运行速度(m/min)	最大轮压(kN)	轨道型号	供电方式
GC-5~GC-10	20~40	20~30	80~160	P38~P43	安全滑触线
GC-16~GC-20	20~40	20~30	160~280	P43~P50	安全滑触线
GC-32	20~40(变频)	15~25(变频)	280~420	P50~QU70	安全滑触线/电缆卷筒
GC-50	15~30(变频)	15~25(变频)	420~600	QU70~QU80	安全滑触线/电缆卷筒
GC-75~GC-100	10~25(变频)	10~20(变频)	600~900	QU80~QU100	安全滑触线/电缆卷筒

六、选型建议

挂梁桥式起重机选型时需综合考虑物料的最大长度、最大重量、吊点分布需求和厂房跨度等因素。当物料长度超过6m时，建议选用可调吊点型挂梁，以灵活适应不同批次物料的变化；当物料为圆钢、钢管等易滚动材料时，挂梁吊点应配备防滚动定位装置。

河南克鲁德重工可根据用户的具体工况定制GC型挂梁桥式起重机，包括挂梁长度、吊点数、旋转功能、起升速度等参数的个性化配置。对于工作频繁的钢铁仓储场合，建议选用A6及以上工作级别，大车和小车运行机构应配置变频调速系统以提高定位精度和运行平稳性。

河南克鲁德重工是一家集起重机研发设计、制造安装、维修保养于一体的专业厂家，拥有十余年桥式与门式起重机生产经验，可承接GC型挂梁桥式起重机等各类非标起重设备的定制，产品广泛应用于钢铁仓储、木材加工、港口码头等场合，欢迎新老客户来电咨询。

❓ 常见问题

问：挂梁桥式起重机与普通桥式起重机有什么区别？

答：挂梁桥式起重机在主小车下方增设了横跨式的挂梁装置，通过多个吊点同步起吊长尺寸物料，解决了单吊点起吊长物料时倾斜不稳的问题。普通桥式起重机只有一套吊钩，适合吊运箱体、卷材等集中载荷物料。

问：GC型挂梁桥式起重机的吊点间距可以调整吗？

答：GC型固定式挂梁的吊点间距不可调，适合定长物料搬运；而可调式挂梁可通过手动或电动机构调整吊点位置，以适应不同长度物料。大吨位（32t以上）机型推荐采用电动可调式挂梁，建议在选型时向厂家提供常用物料长度范围以便确定挂梁方案。

问：河南克鲁德重工可以定制非标挂梁桥式起重机吗？

答：河南克鲁德重工具备完善的挂梁桥式起重机定制能力，可承接5t至100t全系列GC型挂梁桥式起重机非标定制，挂梁长度最长可达12m，吊点数量可按需配置。公司严格按照GB/T 14405-2011标准进行设计制造，并提供方案设计、制造安装到售后维保全周期服务。
