HS型手拉葫芦技术参数详解：0.5吨至20吨手动葫芦起升高度与规格对照

手拉葫芦作为一种便携式手动起重工具，广泛应用于工厂、矿山、仓库、码头等场所的吊装作业。HS型手拉葫芦是业内最成熟的手拉葫芦系列产品，采用高强度起重链条和棘轮摩擦片式制动机构，结构紧凑、自重轻、操作简便，可在无电源环境下完成物料的垂直起吊作业。本文依据GB/T 30028-2013《手拉葫芦》国家标准，详述HS系列各型号的核心技术参数与选型要。也可参考VLP型手扳葫芦过载保护原理与选型参数对相关内容。点。

一、HS型手拉葫芦概述

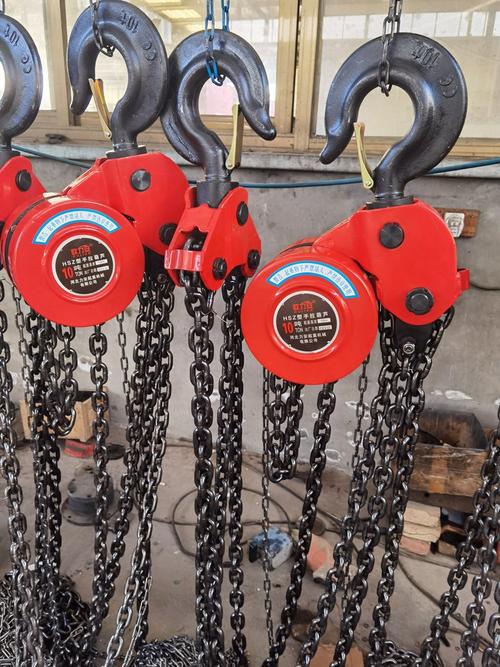

HS型手拉葫芦，又称神仙葫芦、链条葫芦或倒链，是一种通过手拉链条驱动链轮转动、带动起重链条升降重物的手动起重机械。其核心结构包括手链轮、制动组件、起重链轮、长轴齿轮、花键齿轮、片齿轮组件、墙板组件及吊钩组件。葫芦外壳采用优质合金钢制造，链条为800MPa级高强度起重链条（20Mn2材质），经热处理和镀锌涂胶防锈处理，耐磨耐腐蚀。

GB/T 30028-2013标准规定，HS型手拉葫芦的额定起重量范围为0.5吨至20吨，标准起升高度为2.5米至3米，可依据用户需求定制更高的起升高度。制动机构采用棘轮摩擦片式单向制动器，在负载状态下可自行制动，确保作业安全。试验载荷为额定起重量的1.5倍，静载试验持续时间不少于10分钟。

二、起重量与起升高度参数

HS系列手拉葫芦覆盖0.5t至20t共8个标准型号，起升高度根据起重量等级有所不同。0.5t~2t型号标准起升高度为2.5m，3t及以上型号为3m。用户可根据使用场景定制起升高度，最高可达12m。起重链条行数随起重量增加而增多，0.5t~1.5t采用单链，2t~5t采用双链，10t采用4链，20t采用8链。

三、重量与链条参数

HS型手拉葫芦的自重随起重量增加而显著上升，从HS0.5的8kg至HS20的168kg。起重链条采用G80级高强度链条，直径6mm、8mm、10mm三个规格，破断载荷分别为44kN、78.4kN和122.5kN。手拉链条直径统一为5mm，方便操作人员施力。

四、主要结构尺寸

HS系列手拉葫芦的结构尺寸设计紧凑，主要外形尺寸包括长度A、宽度B、两钩间最小距离C、吊钩开口尺寸D和吊钩内径E。两钩间最小距离从HS0.5的280mm至HS20的1000mm，直接影响最小使用空间。吊钩采用20Cr合金钢锻制，设计安全系数不低于4倍额定载荷。

五、选型与使用建议

选用HS型手拉葫芦时，应根据实际吊装重量选择额定起重量大于最大负载的型号，安全系数建议为1.3~1.5倍。起升高度应充分考虑吊装空间高度和吊钩极限位置。对频繁使用的工况，建议选用高一等级的手拉葫芦以延长使用寿命。需注意在易燃易爆环境中应选用防爆型手拉葫芦，其转动齿轮经高温热处理获得高耐磨性，外壳采用铜合金材质防止火花产生。
