架桥机技术参数详解：40吨至1000吨导梁式步履式架桥机

架桥机是桥梁建设中的关键起重设备，主要用于将预制混凝土梁或钢梁从运梁车起吊并精确安装到桥墩上。其结构类似门式起重机，但具备沿桥梁纵向自行移动和跨越桥墩的能力。根据GB/T 26471—2011《塔式/门式架桥机》标准及行业通用设计规范，架桥机按结构形式可分为导梁式、步履式和运架一体式三大类，起重量从40吨到1000吨以上，广泛应用于公路、铁路和高速铁路桥梁建设。

一、架桥机主要分类与型号

架桥机按结构形式主要分为导梁式（双导梁）架桥机、步履式架桥机和运架一体式架桥机三大类型。导梁式架桥机利用前后导梁作为临时支撑，通过天车（起重小车）沿导梁纵向移动完成梁片的吊装和就位，适用于20~50米跨度的公路和铁路桥梁。步履式架桥机采用支腿交替步履行走的方式逐孔推进，无需铺设专用轨道，对曲线和坡道桥梁适应性强。运架一体式架桥机将运梁和架设功能集于一体，由专用轮胎式运梁车运梁至桥位后直接完成架设，效率高但整机自重较大。

常用型号包括TLJ系列铁路架桥机（额定起重量40~160吨）、DF系列双导梁架桥机（60~200吨）、HZQ系列混凝土箱梁架桥机（300~900吨）以及NJB系列步履式架桥机（100~450吨）。近年来高速铁路建设需求推动了千吨级架桥机的发展，如JQ900A型（额定起重量900吨）和JQ1000型（额定起重量1000吨），可架设32~40米双线箱梁。

二、架桥机主要技术参数

架桥机的主要技术参数包括额定起重量、跨度（导梁长度）、起升高度、起升速度、整机纵移速度、适应坡度以及工作级别等，以下按常见参数范围列出：

表1：架桥机主要技术参数范围

三、起升与走行机构参数

架桥机的核心机构包括起重小车（天车）起升机构、整机纵移机构和横移机构。各机构的运动速度和性能参数直接影响架梁效率和安全性。

表2：起升与走行机构参数

四、架桥机主要结构与组成

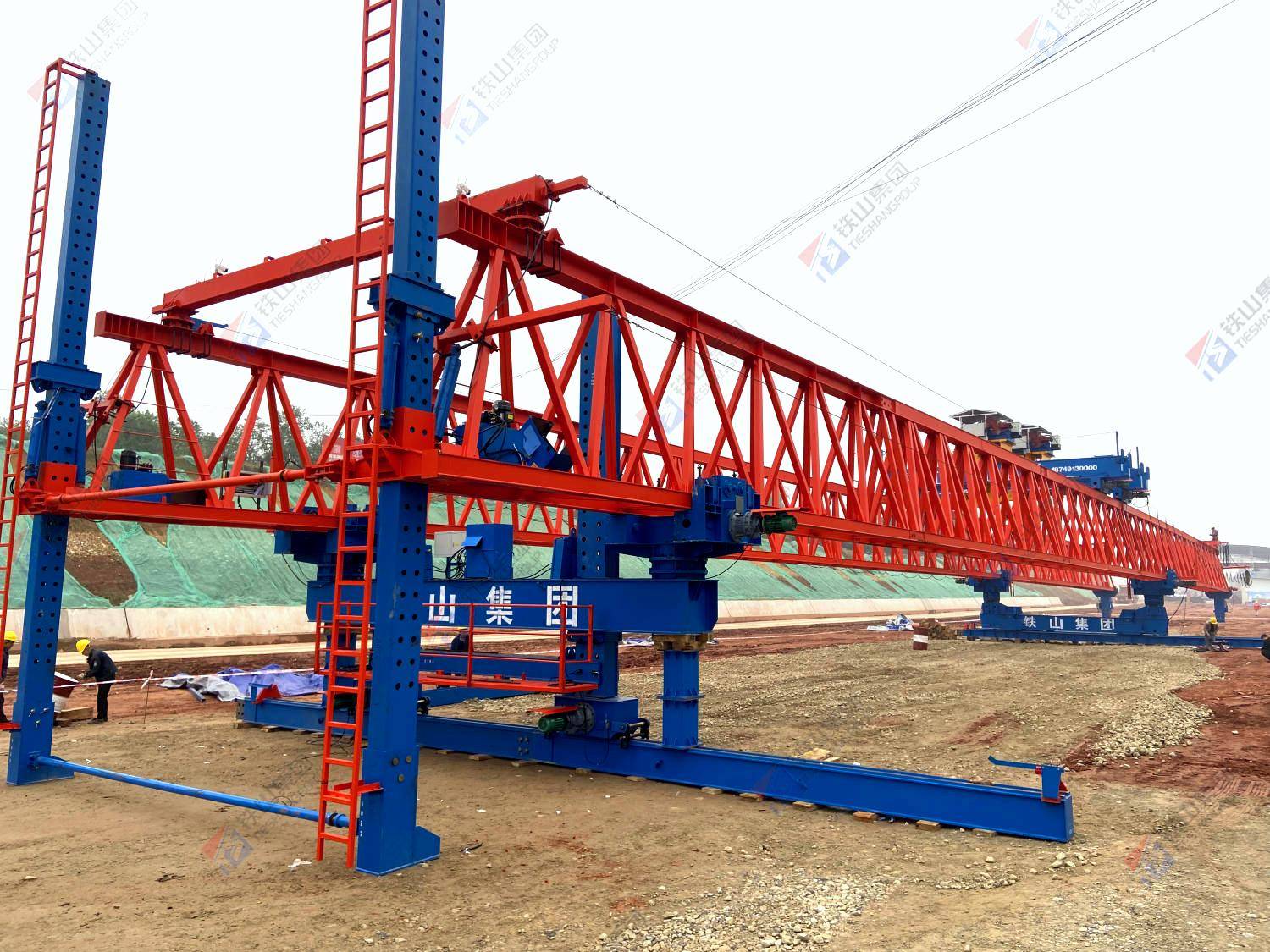

架桥机由主梁（导梁）、前后支腿、中支腿、起重小车（天车）、纵移机构、横移机构、液压系统和电气控制系统等主要部件组成。主梁通常采用箱形或桁架式结构，由高强度结构钢(Q345B/Q355B或更高等级)焊接而成，具有足够的抗弯和抗扭刚度。导梁分段之间采用高强度螺栓连接，便于运输和现场组装。

起重小车安装在主梁顶部的轨道上，可沿导梁纵向移动，小车上装有起升卷扬机构和吊具（吊梁扁担），吊具下方通过钢丝绳悬挂预制梁片。前后支腿在架梁时支撑整机重量，中支腿在纵移时起辅助支撑和导向作用。液压系统负责支腿伸缩、梁片横向微调以及辅助构件动作。电气控制系统采用PLC可编程控制器，实现各机构的联锁控制和故障诊断，大型架桥机还配备GPS定位和远程监控系统。

五、选型建议与应用场景

架桥机的选型应根据桥梁设计参数（跨度、梁重、桥墩高度、曲线半径）、施工工期和现场条件综合确定。对于跨径30米以内的中小跨度桥梁，可选用40~120吨级的导梁式或步履式架桥机；对于高速铁路40米双线箱梁（单梁重约900吨），需选用900~1000吨级的大吨位运架一体式架桥机。

在曲线桥梁或大坡度桥梁施工中，优先选择步履式架桥机，其支腿可独立调节高度，适应复杂地形工况。对于工期紧张的大型桥梁工程，建议采用运架一体式架桥机，其运梁与架设一体化作业循环时间可控制在2~3小时/孔（含运梁），显著提升架设效率。河南克鲁德重工可根据客户桥梁工程的实际情况，提供架桥机选型方案支持和定制化设计服务，满足各类公路、铁路及市政桥梁建设需求。

河南克鲁德重工有限公司位于河南省长垣市，是一家专业的起重设备制造企业，具备架桥机、门式起重机、桥式起重机等多种起重设备的研发设计与制造能力。公司产品严格按照GB/T 26471—2011等国家标准生产，可为各类桥梁工程提供架桥机选型咨询、非标定制及现场安装指导服务，致力于为中原地区及全国基建项目提供可靠的起重设备解决方案。
