气动吊车技术参数详解：0.25吨至50吨气动葫芦起重量与工作气压参数

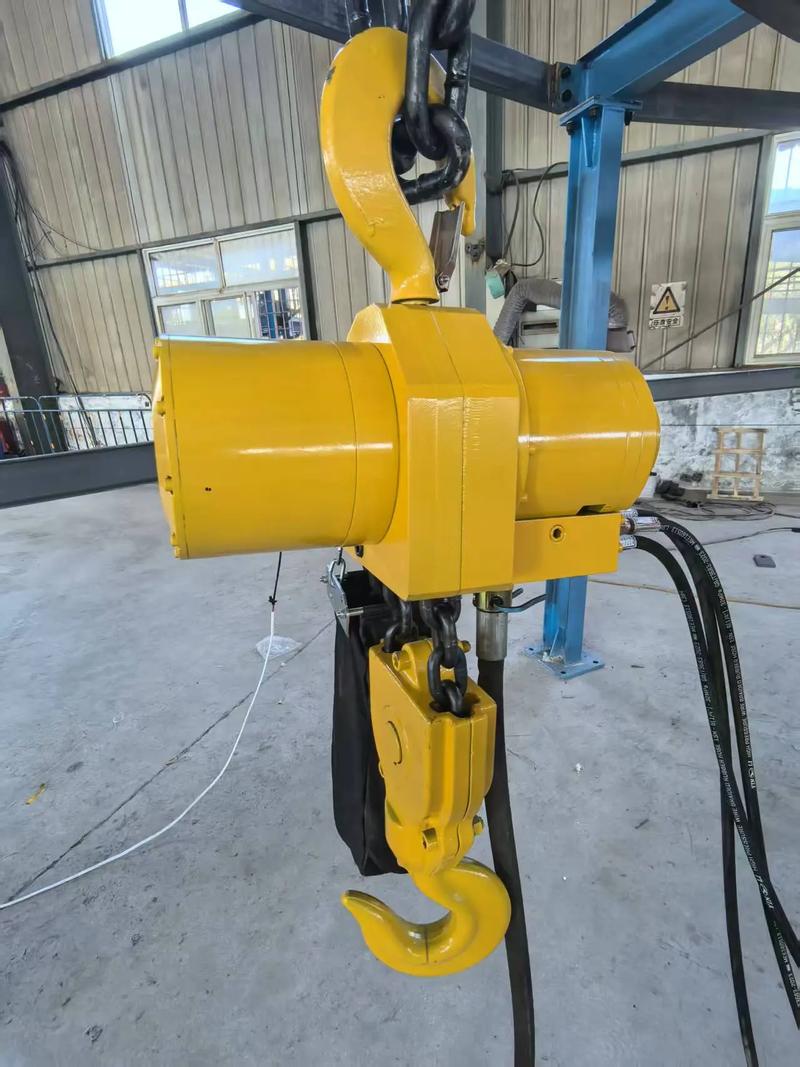

气动吊车（亦称气动葫芦）是以压缩空气为动力源的起重设备，因无需电力驱动、无电火花产生，特别适用于石油、化工、煤矿、制药、喷漆等易燃易爆及高粉尘、强腐蚀性的特殊作业环境。气动吊车通过气动马达驱动行星减速器带动起重链条实现重物提升，具有无级调速、过载保护、断气自锁制动等安全特性，在欧美工业发达国家已被强制应用于高危作业场所。本文依据JB/T 7334-2021《气动葫芦》标准及行业通用设计数据，系统介绍气动吊车的主要技术参数与选型要点。

一、工作原理与结构组成

气动吊车以压缩空气作为动力源，压缩空气驱动V6叶片式气动马达旋转，通过行星减速器将动力传递至起重链条和吊钩总成，实现重物的提升与下降。通过主控阀控制气路来调节起升与行走的启停及运行速度，并依靠常闭式制动器在断气或操作停止时实现重物精确定位与自锁。

气动吊车通常由三大部分组成：起吊机构（气动马达、行星减速器、吊挂总成、制动器、起重链条、吊钩总成和主控阀）、行走机构（气动行走小车，由主动车轮、被动车轮、墙板组成）和配气系统（以清洁压缩空气驱动气动葫芦的起升与行走动作）。起吊机构既可直接固定使用，也可安装于行走小车下方实现水平移动。

二、起重量与起升高度参数

根据JB/T 7334-2021《气动葫芦》标准，气动吊车的额定起重量覆盖0.25吨至50吨系列，标准规格包括以下常用型号：

气动吊车常用型号起重量参数表

标准起升高度为3米，根据用户工况需要可定制至16米。起升高度定制时需同步调整起重链条长度及气动马达功率匹配，确保额定起重量不因高度增加而降低。大吨位型号（16吨以上）建议预留配气管道直径升级空间，以保证工作气压稳定。

三、起升机构与行走机构参数

气动吊车的起升机构由V6叶片式气动马达配合行星减速器驱动，运行速度可通过主控阀进行无级调节。行走机构采用气动小车驱动，同样可无级调速。以下为主要运行参数：

起升及行走机构性能参数表

气动吊车的起升速度可在10~20米/分钟范围内无级调节，重载时速度偏低，轻载时速度偏高，操作人员可通过主控阀手柄开度灵活控制。气动行走小车由独立的气动马达驱动，运行平稳，适配工字钢轨道或定制轨道。

四、安全保护系统

气动吊车配备多重安全保护装置，确保在易燃易爆及恶劣工况下安全运行。核心安全配置包括：常闭式断气自锁制动器（在供气中断或操作停止时自动制动）、过载保护装置（防止超负荷使用导致的减速器损坏）、以及防爆结构设计（运行中无电火花产生）。

根据JB/T 7334-2021标准要求，在防爆环境中使用的气动吊车，暴露部件的最高表面温度应低于爆炸性气体混合物的点燃温度。制造外壳部件的材料需满足特定限制，如铝、钛、镁和锆的总含量不大于15%。非金属部件的表面电阻在标准温湿度条件下不得超过1GΩ。

气动吊车的质量检测需遵循GB/T 17908-2021《起重葫芦试验规范》和JB/T 7334-2021《气动葫芦》等行业标准。检测内容包括结构完整性检测、气动系统气密性检测、制动性能测试、额定载荷试验和1.25倍静载试验。检测结果分为合格级、整改级、限用级和报废级四个等级。

五、选型建议与注意事项

选用气动吊车时首先需确认使用环境的防爆要求和工况条件：石油、化工、煤矿等易燃易爆场所应优先选配气动吊车而非电动葫芦；存在高粉尘、强腐蚀或潮湿环境的纺织、铸造、矿山等行业也适合采用气动驱动方案。额定起重量应根据最大吊装物重量乘以安全系数（一般取1.25）确定。

气动吊车的安装需确保压缩空气源稳定，供气管路内径需满足耗气量要求。以HQ10型为例，建议供气管路内径不小于12mm，空压机排气量不低于4m³/min。管路过长时需在设备端加装油雾器和过滤器，以保证气动马达润滑良好、供气清洁。

日常维护方面，需每天检查起重链状况，每周至少清理一次空气过滤器滤芯，定期对行星齿轮减速器更换润滑油（约工作6个月换油一次），每月对旋转钩和吊钩安全锁扣进行润滑保养。按 JB/T 7334 规范定期进行安全检测是保障设备长期安全运行的关键。
