MG型门式起重机电气控制系统配置方案与安全保护

。也可参考本站起重机相关内容。

1 概述

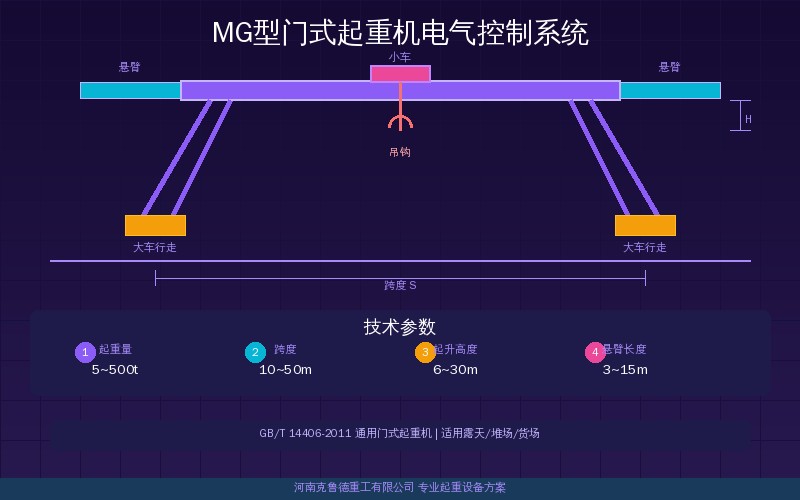

MG型门式起重机（又称龙门吊）是港口、货场、造船厂及大型制造业车间内广泛使用的起重设备，其额定起重量通常为5 t ~ 100 t，跨度18 m ~ 50 m。随着工业自动化水平的提升，现代MG型门式起重机普遍采用”PLC + 变频器”为核心的电气控制系统，取代了传统的继电器-接触器控制方式。本文围绕MG型门式起重机的电气控制系统，从架构配置、变频驱动方案、安全保护体系及工程实施要点等方面进行系统性论述。

2 电气控制系统总体架构

MG型门式起重机电气控制系统按功能可划分为五个子系统：电源系统、PLC控制系统、变频驱动系统、限位与检测传感器系统以及安全保护系统。各子系统之间通过硬线信号和工业通信网络（Profinet / Profibus）进行数据交换与控制指令传输。

图1给出了电气控制系统的总体架构框图，清晰展示了从三相电源引入到各执行机构之间的层级关系。

3 各子系统配置方案

3.1 电源系统

电源系统采用三相五线制（TN-S系统），进线电压AC 380 V / 50 Hz。经总电源断路器QF1（带欠压脱扣器和分励脱扣器）后，分为两路：一路经隔离变压器TC1（380 V / 380 V）为变频器供电，起到谐波隔离与电压匹配作用；另一路经开关电源模块转换为DC 24 V控制电源，为PLC、继电器、传感器及指示灯等提供工作电压。控制回路同时保留AC 220 V供照明和维修插座使用。

3.2 PLC控制系统

PLC作为控制核心，选型推荐西门子S7-1200系列（或同等性能的国产PLC），配置如下：

• CPU模块： 1214C DC/DC/DC，集成14 DI / 10 DO / 2 AI

• 数字量输入扩展：

  SM 1221 (16 DI) × 2，用于采集限位开关、按钮、传感器等开关量信号

• 数字量输出扩展：

  SM 1222 (16 DO) × 1，用于控制接触器、指示灯、报警器

• 模拟量输入模块：

  SM 1231 (4 AI)，用于采集超载传感器（4~20 mA）和风速仪信号

• 通信模块： CM 1241 (RS485) 或 CB 1241，连接变频器及上位监控系统

PLC控制程序包含手动/半自动/检修三种操作模式，各模式之间通过模式选择开关切换，控制权限互锁。

3.3 变频驱动系统

MG型门式起重机通常包含三组驱动机构：起升机构、大车运行机构和小车运行机构。各机构的变频驱动配置如下表所示。

4 安全保护系统

安全保护系统是MG型门式起重机电气控制系统的核心保障环节，其设计严格遵循GB/T 3811-2008《起重机设计规范》和GB/T 14405-2011《通用桥式起重机》等相关标准。安全保护采用”硬线安全 + PLC软件保护”双重冗余机制，确保在PLC故障或通信中断等极端情况下，安全保护功能仍能独立生效。

4.1 保护等级划分

按照保护动作的紧迫性和严重程度，将安全保护划分为三个等级：

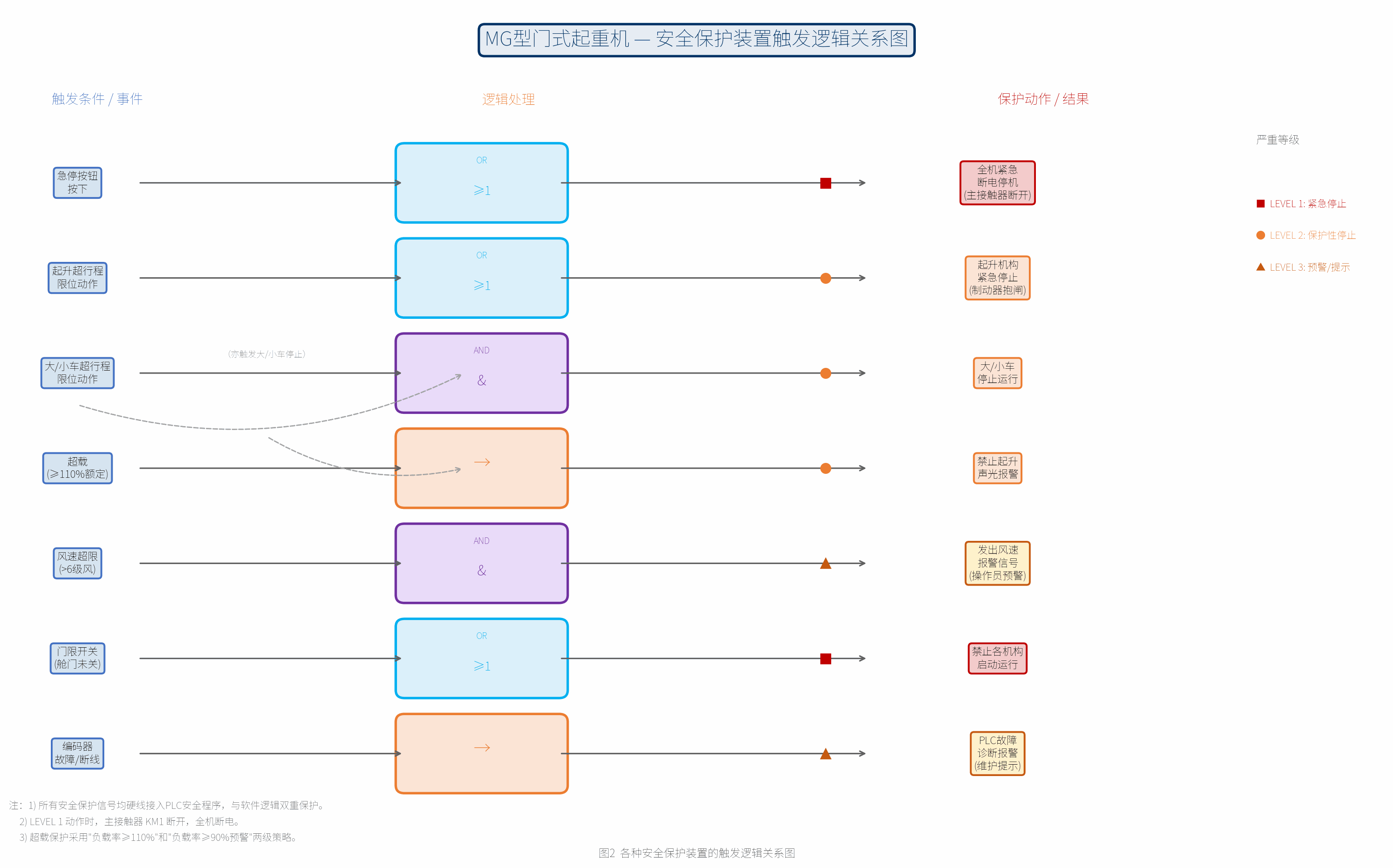

图2 各种安全保护装置的触发逻辑关系图

4.2 关键保护功能设计

（1）紧急停止保护

操作台和遥控器上均设有红色急停按钮。急停信号采用硬线回路直接控制主接触器KM1线圈，同时接入PLC DI模块用于状态检测。急停按钮按下后，KM1立即断开，变频器主回路电源切断，同时制动器依靠弹簧力实现机械抱闸。急停回路采用双通道冗余设计，任一通道故障均可触发保护。

（2）起升超行程保护

起升机构设上极限位和下极限位两套限位开关。上极限位由重锤式限位器和编码器双检测：重锤式限位器作为第一道保护，编码器计算的实时高度值作为第二道保护。当起升高度达到上限位时，PLC立即向起升变频器发出”停止并制动”指令，禁止起升方向的任何操作，但允许下降方向运行。

（3）超载保护

• 负载率 ≥ 90%：PLC发出预警信号（蜂鸣器断续鸣叫），提示操作员注意
• 负载率 ≥ 100%：限制起升速度，禁止快速档
• 负载率 ≥ 110%：立即停止起升动作，声光持续报警，记录超载事件

（4）机构联锁保护

6 结语

本文介绍了MG型门式起重机以PLC和变频器为核心的电气控制系统配置方案，从电源系统、PLC控制、变频驱动、传感器检测到安全保护体系进行了系统性分析。图1所示的系统架构框图和图2所示的安全保护逻辑关系图，直观展示了系统的模块化层次和各保护功能之间的逻辑关联。该方案满足国家相关标准要求，具备较高的安全可靠性和维护便利性，已成功应用于多个工程实践中。
