门式起重机的门架立不稳，跨度再大也白搭。门式起重机刚性支腿与柔性支腿对照，说到底是门架受力体系的选择——刚性和柔性不是好坏之分，而是由跨度、地基条件和温度变形量共同决定的组合方式。行业老手说，10~50m跨度的门机里，超过30m的机型有八成会用一根刚性支腿配一根柔性支腿。本文从门架组成、支腿型式对照，讲到主梁与下横梁参数、马鞍连接和门架刚度控制。
- 跨度分界：≤30m多用双刚性支腿，>30m宜一刚一柔布置
- 主梁高跨比：箱型主梁取跨度的1/12~1/16
- 支腿垂直度：安装允许偏差不超过H/1000
- 连接螺栓：门架高强螺栓按10.9级配置并定期复紧
一、门架组成与受力分析

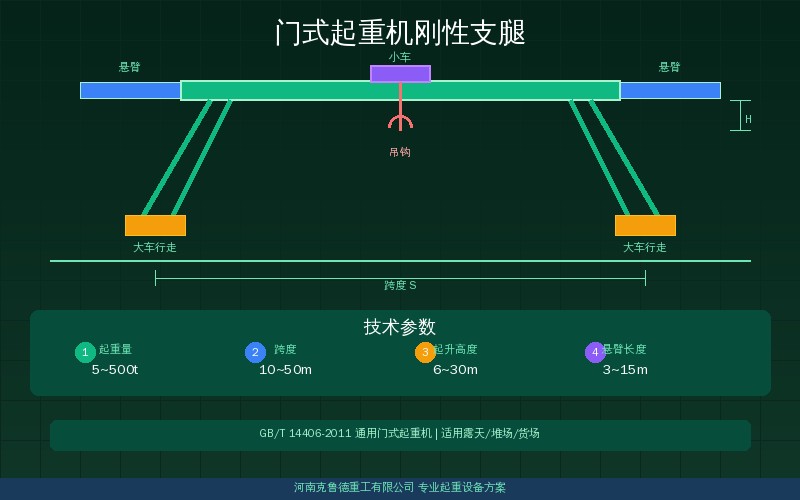

门式起重机门架由主梁、支腿、下横梁和行走台车四大部分组成，主梁横跨在两根支腿上，支腿再通过下横梁把轮压传到大车轨道。起吊时主梁承受垂直载荷与小车传来的集中力，支腿同时承受压力、弯矩和水平推力，下横梁则把两侧支腿的底部连成整体。门架受力最不利的工况出现在满载小车位于跨中或悬臂端时，此时主梁跨中弯矩和支腿根部弯矩会同时接近峰值。结构设计按GB/T 3811-2008和GB/T 14406-2011执行，结构用钢按GB/T 700和GB/T 1591选用，普通工况结构安全系数不低于1.5，冶金和港口重载工况要提到1.75以上。门架的载荷组合要同时考虑自重、起升载荷、小车惯性力和风载荷：起升动载系数按GB/T 3811-2008取1.1，小车制动产生的水平惯性力按起升载荷的1/10估算，跨度31500mm的重载机型还要叠加偏载工况，这几项叠加以后才是支腿根部的设计弯矩。
门架的整体刚度决定吊钩能不能停稳。主梁在额定载荷下的跨中挠度按跨度分级控制：A1~A3工作级别不超过S/700，A4~A6不超过S/800，A7~A8不超过S/1000。悬臂端的挠度要求更严，一般控制在悬臂长度的1/350以内。支腿在水平载荷作用下的顶部水平位移不能超过支腿高度的1/1000，否则大车运行时会明显摆晃。门架总装后还要按GB/T 5905-2011做载荷试验，静载加载到额定起重量的1.25倍并保持10分钟。下面这张表把门架各部分的常用参数汇总在一起，方便选型时逐项对照。
| 门架部件 | 常用结构 | 关键参数 | 控制指标 |
|---|---|---|---|
| 主梁 | 箱型梁/桁架梁 | 高跨比1/12~1/16，腹板厚6~12mm | 跨中挠度S/800 |
| 支腿 | 箱型或格构式 | 截面400mm×400mm~800mm×800mm | 顶部水平位移H/1000 |
| 下横梁 | 焊接箱型 | 梁高取轮距的1/8~1/12 | 与支腿法兰对接 |
| 行走台车 | 双轮或四轮 | 轮压50kN~300kN | 轨距偏差±5mm |
说实话，门架结构出问题很少是强度不够，多数是刚度和连接先塌。行业老手说，门机主梁下挠、支腿根部焊缝开裂、下横梁螺栓松动这三类毛病，最终都能追到载荷估算偏小或者连接预紧不足上。10~50m跨度、5~100t吨位的通用门机，主梁截面高度一般在1200mm~2600mm之间，这个区间基本覆盖了厂房和露天货场的主流需求。门架各部件之间的连接方式和安全系数取值，可参照起重机结构安全系数标准对照——GB/T 3811与EN 13001与ISO 8686设计规范差异速查核对。
二、支腿型式与刚柔对照
门式起重机的支腿按受力特性分为刚性支腿和柔性支腿两类。刚性支腿与主梁、下横梁都做刚性连接，能承担较大弯矩和水平力，适用于30m以内的中小跨度；柔性支腿与主梁之间常用铰接或柔性连接，允许主梁在温度变化和载荷作用下自由伸缩，避免温度应力把结构拉裂。行业老手说，跨度超过30m的门机几乎都采用一刚一柔的布置，这是温度变形和制造误差共同决定的结果。
支腿的截面形状还会影响门架的通行和受力。按外形分，常见的有A型、L型、O型、U型和C型几类：A型腿八字撑开，稳定性最好，用于大跨度和重载；L型腿一条直立配一条折弯，用于场地受限的窄跨度场合；U型腿中间可通行集装箱车辆，多用在集装箱堆场。不同支腿型式的适用跨度和占地差别，可以对照半门式起重机与普通门式有什么不同？BMG型MHB型5到50t单侧支撑结构参数速查里的单侧支撑做法。
| 支腿型式 | 受力特性 | 适用跨度 | 典型场合 |
|---|---|---|---|
| 双刚性支腿 | 抗弯抗扭强，约束变形 | 10~30m | 厂房外跨、室内料场 |
| 一刚一柔 | 释放温度变形，受力合理 | 30~50m | 大跨度货场、码头 |
| 双柔性支腿 | 变形自由，水平力小 | ≤20m | 轻载临时场地 |
| A型腿 | 八字撑开，稳定性最好 | 20~50m | 重载、大跨度 |
| U型腿 | 中央可通行车辆 | 18~40m | 集装箱堆场 |
门架支腿的选型还要结合地基条件。软土地基上的门机，支腿基础沉降差超过跨度的1/1000，就会把附加弯矩压到主梁和支腿根部，这类情况下应加大下横梁刚度，或者改用柔性支腿释放变形。5~50t的通用门式起重机是货场和料场的主力机型，其中MG型门式起重机在32t以下应用最广，MG型50t和MH型16t也是货场常见规格，支腿多采用箱型焊接结构，材质以Q235B和Q355B为主，钢结构按GB 50017验算，厂区常年温差超过40度的地区还要考虑低温冲击韧性要求。
三、主梁与下横梁参数
主梁是门架里自重最大、受力最复杂的构件，常用箱型梁和桁架梁两种方案。箱型梁抗弯抗扭刚度大、制造方便，适合5~100t的中小跨度机型；桁架梁自重轻、风阻小，跨高比可放宽到1/10~1/14，在大跨度露天场合更有优势。主梁截面高度按跨度的1/12~1/16确定，翼缘宽厚比控制在40ε以内，腹板高厚比超过80就要设横向加劲肋，超过160再加纵向加劲肋。常用钢材里，Q355B的屈服强度不低于355MPa，Q235B不低于235MPa。主梁跨中和悬臂端的截面参数，可对照起重机主梁箱型截面参数速查：高跨比翼缘宽厚比腹板高厚比和设计实例选型。
下横梁把两侧支腿底部连成刚性框架，是门架抗扭和抗侧向力的关键。下横梁的梁高一般取轮距的1/8~1/12，采用焊接箱型截面，两端用高强度螺栓与支腿法兰对接。轮距通常取跨度的1/4~1/6，跨度22500mm的机型轮距多在4500mm~5600mm之间，大车轨道按轮压选型，轮压较小时配QU70轨道，单轮轮压超过200kN时改用QU100。下横梁还要承受大车启动和制动产生的纵向力，因此根部焊缝应按全熔透要求施焊，并按JB/T 4730做超声或磁粉探伤。
主梁的上拱度直接影响吊钩的停位精度。按GB/T 3811-2008的要求，主梁跨中上拱度取跨度的1/1000~1/500，可用二次抛物线或正弦曲线预置。主梁制造完成后要做挠度试验，A5工作级别机型在额定载荷下跨中挠度不得超过S/800，实测值和设计值的偏差控制在±10%以内，并保证20年设计寿命内上拱度始终高于S/1500。
| 构件 | 截面型式 | 尺寸控制 | 常用材质 |
|---|---|---|---|
| 主梁 | 箱型/桁架 | 高跨比1/12~1/16 | Q355B |
| 支腿 | 箱型焊接 | 垂直度H/1000 | Q355B |
| 下横梁 | 焊接箱型 | 梁高取轮距1/8~1/12 | Q235B |
| 上拱度 | 二次抛物线 | S/1000~S/500 | 按图纸预置 |
四、马鞍与门架连接
马鞍是支腿顶部与主梁下盖板之间的连接节点，负责把支腿的竖向反力和弯矩传进主梁。单梁门机的马鞍多为整体铸造或厚钢板焊接，用高强度螺栓与主梁腹板连接；双梁门机的马鞍做成托架式，支腿通过法兰坐在托架上，再用抗剪键定位。马鞍区域的应力集中最明显，设计时要避免截面突变，过渡圆角半径不小于板厚的2倍。
门架连接的高强度螺栓是整台设备的受力命门，一旦预紧力衰减，主梁和支腿之间就会产生相对位移。10.9级高强螺栓的预紧力矩按公称直径的0.2倍系数估算，M24规格大约需要780N·m，安装后用扭矩扳手复核，偏差不超过±10%。行业老手说，门架螺栓松动引起的异响和摆晃比结构开裂更难查，往往要复紧到设计力矩才能把毛病消掉。螺栓强度和连接的验算方法，可对照桥式起重机端梁设计计算与强度校核——箱型截面参数与连接螺栓强度验算执行。
螺栓连接部位的检查要形成固定周期。新装或大修后的门机，运行第一个月要复紧一次，累计运行500小时后做第二次复检；之后每半年抽查一次，重点看螺母防松标记有没有错位、垫圈有没有压平变形。法兰结合面出现锈水流痕、螺栓孔周围油漆开裂，都是预紧力衰减的信号，要按10.9级的力矩重新紧固并做防松处理，涉及的检修记录按GB 6067.1-2010和TSG Q7015-2016留档备查。
五、门架刚度与稳定性
门架的刚度控制分垂直刚度和水平刚度两块。垂直方向看主梁跨中和悬臂端的挠度，水平方向看支腿顶部的位移和大车的偏斜量。GB/T 3811-2008规定，A4~A6工作级别的门机主梁挠度不超过S/800，A7~A8不超过S/1000，实测值一般控制在28mm以内；支腿在最大水平力作用下的顶部位移控制在H/1000以内。安装时轨道顶面标高偏差要控制±10mm，避免大车走行偏斜把水平力压到支腿上。刚度不达标的门架，吊钩定位会明显漂移，长期运行还会把焊缝和螺栓越拉越松。
稳定性校核要覆盖两种状态。工作状态下按最大起重量加工作风压（一般取250~800Pa）验算；非工作状态下按区域基本风压验算，通常取500Pa~800Pa，沿海地区要按当地基本风压取值。露天门机还要验算大风停机时的抗倾覆稳定性，倾覆力矩与抗倾覆力矩的比值不得小于1.15。悬臂端的挠度和上翘度控制与这一套逻辑一致，可参照门式起重机悬臂端挠度计算速查：悬臂长度上翘度与许用挠度判定标准核对。
克鲁德技术团队在门架设计中按跨度先定支腿型式、再定主梁截面、最后核连接节点的顺序推进，避免出现刚度够但连接不够的短板。据克鲁德重工实测，一刚一柔支腿的门机在大温差工况下，支腿根部的附加应力比双刚性布置低三成左右，主梁的实测挠度也更接近设计值。克鲁德重工在生产中要求门架出厂前完成主梁挠度试验、支腿垂直度复测和螺栓力矩抽检三项，数据合格才允许发货；整机每2年按GB 6067.1-2010和TSG Q7015-2016做一次全面检验，重载机型缩短到每年一次。北方厂区的门机还要按-40度低温工况复核钢材韧性，避免冬季出现脆性断裂。门架交付时还要提供主梁挠度曲线、支腿垂直度测量记录和螺栓力矩抽检报告，轨道顶部标高偏差按±10mm复核，这三份资料是后续每2年一次定期检验和5t以上机型产权变更时的基础依据。
常见问题解答
问：门式起重机门架结构怎么设计？主梁支腿下横梁各自承担什么作用？
答：门架设计按先定跨度吨位、再选支腿型式、最后确定主梁与下横梁截面的顺序推进。主梁承担垂直载荷和横向弯矩，决定吊钩的停位精度；支腿把载荷传向下横梁并抵抗水平推力；下横梁把两侧支腿连成整体，保证门架的抗扭刚度。三者要匹配设计，任何一件偏弱都会让整机变形超标。
问：为什么大跨度门式起重机要采用一根刚性支腿加一根柔性支腿？
答：跨度超过30m后，主梁在温度变化和载荷作用下的伸缩量明显增大，如果两根支腿都做刚性连接，温度应力会全部顶到支腿根部和主梁端部，容易拉裂焊缝。用一根刚性支腿承担水平力和弯矩，另一根柔性支腿释放纵向变形，门架受力更合理，这也是大跨度门机的通行做法。
问：门式起重机门架连接的高强度螺栓必须定期复紧吗？
答：必须定期复紧。门架高强螺栓在振动和温度循环下预紧力会缓慢衰减，新装或大修后的门机运行第一个月就要复紧一次，之后每半年抽查一次。复紧按10.9级要求做，M24规格力矩约780N·m。发现螺母防松标记错位或者法兰结合面渗水，要立即按标准力矩重新紧固。
问：门式起重机主梁上拱度和支腿垂直度要求多少？
答：主梁跨中上拱度按跨度的1/1000~1/500预置，常用二次抛物线过渡；支腿垂直度安装偏差不超过支腿高度的1/1000。两项都在门架总装后测量。上拱度不足会让吊钩下沉、大车运行阻力增大，垂直度超差会造成支腿根部附加弯矩和啃轨，检测数据要留存归档。
河南克鲁德重工有限公司是专业的起重设备制造与服务企业，主营桥式、门式、塔式、防爆及各类非标起重机，在门架结构设计、支腿型式匹配、主梁下横梁制造和门架连接节点处理上积累了大量工程经验，提供从方案设计、制造供货到安装检修的技术支持。如果您正在为门式起重机门架结构、刚性支腿与柔性支腿的选型搭配或者马鞍连接螺栓的力矩拿不准，欢迎致电400-086-9590，也可以直接联系13903802779（贾经理），技术团队会给您一对一解答。
门式起重机门架看着就是几根梁和柱子，真正决定设备好不好用的却是支腿型式的选择、主梁截面的匹配和连接节点的预紧。如果你正在为门架的刚柔支腿搭配、下横梁尺寸或者马鞍螺栓力矩拿不准，欢迎在评论区留言交流，也可以把文章转给负责结构设计的同事，一起对照参数把门架方案定扎实，让设备稳稳当当地跑上十几年。
