门式起重机悬臂端挠度计算速查：悬臂长度上翘度与许用挠度判定标准

• 悬臂端许用挠度：悬臂长度Lc的1/350
• 悬臂端上翘度：制造时预留Lc/1000左右
• 悬臂长度典型值：跨度的0.25~0.4倍

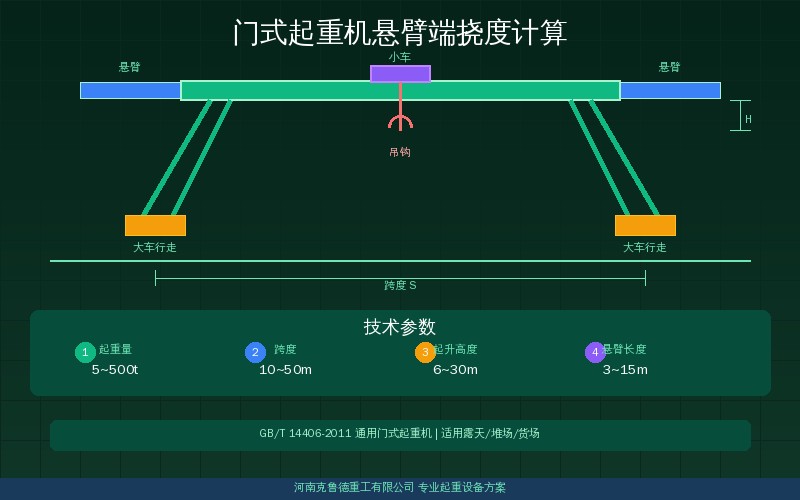

一、悬臂端挠度概念

悬臂端挠度指满载小车运行到悬臂端极限位置时，悬臂端部相对水平基准线的向下垂直变形量，单位mm。它与跨中挠度同源，都是主梁在轮压和吊重作用下弯曲的结果，但控制标准不同——跨中按跨度S判定，悬臂端按悬臂长度Lc判定。

悬臂门式起重机在货场、堆场边缘装卸场景中很常见，单悬臂和双悬臂两种结构各有用途。想了解整体结构差异，可参考悬臂门式起重机结构特点与适用范围详解。悬臂端挠度偏大时吊物明显下垂，小车越靠近端部，下垂越严重。

克鲁德重工技术团队在门式起重机出厂检验中发现，悬臂端挠度超标的设备，多半是制造上翘度预留不足或主梁截面惯性矩偏小。行业老手说，选型阶段把悬臂端挠度算一遍，比安装后再矫正省事得多。

悬臂端下挠由弹性变形和永久变形两部分组成，弹性部分在卸载后恢复，永久部分会随使用时间累积。按GB/T 3811-2008的设计要求，工作级别A4~A6的门式起重机每天连续作业8小时以上时，悬臂端挠度余量至少按计算值的20%预留，两年一检的制度也要同步跟上。中小吨位悬臂门式起重机常用规格覆盖5t、10t、16t、20t四个档位，吨位越大，主梁截面和惯性矩要求越高，对应的悬臂长度取值区间也会收窄，一般不超过跨度的0.4倍。

二、悬臂端挠度计算方法

悬臂端挠度按悬臂梁模型计算，载荷分两类处理：小车和吊重按集中力P计算，作用点在悬臂端极限位置；悬臂段主梁自重按均布载荷q计算。计算公式为f=P·Lc³/(3EI)+q·Lc⁴/(8EI)，其中E为钢材弹性模量2.06×10⁵MPa，I为悬臂根部主梁截面惯性矩，单位mm⁴。

以MG型10t双梁门式起重机为例：悬臂长度Lc=8000mm，小车自重2t，额定吊重10t，集中力合计按120kN取，主梁惯性矩I=6.725×10⁹mm⁴。代入公式，集中力部分f1=120×10³×8000³/(3×2.06×10⁵×6.725×10⁹)≈14.8mm，自重均布部分f2≈0.3mm，合计悬臂端挠度约15.1mm。

主梁截面尺寸的确定方法，可参考桥式起重机主梁设计计算实例与公式详解——箱型截面强度刚度校核方法，两者校核逻辑一致。行业老手说，算悬臂端挠度最容易错在两处：小车自重漏算，或者惯性矩取成跨中截面而不是悬臂根部截面。

悬臂长度一般取主梁跨度S的0.25~0.4倍，中小吨位设备常见6~15m。5t~50t的悬臂门式起重机，悬臂端吊点越多、悬臂越长，挠度放大越明显；双悬臂对称布置时两端载荷互相平衡，单悬臂工况则要单独校核悬臂端极限位置的挠度值。

悬臂端挠度计算还要考虑偏载系数，按GB/T 3811-2008取动载系数1.1，吊重偏心按5%附加弯矩处理。MG型10t设备满载循环24小时作业时，悬臂端实测温度变形约2mm，冬季与夏季的挠度差可达3~5mm，校核时应按最不利工况留出裕量，行业老手说，温差大的地区悬臂端上翘度宜按上限设置。同一台设备如果既做单悬臂又做双悬臂布置，两种工况要分别计算，取最不利值作为验收依据。

三、悬臂端许用挠度限值标准

悬臂端许用挠度按GB/T 14406-2011《通用门式起重机》控制，取悬臂长度Lc的1/350，即[f]=Lc/350。工作级别不同时跨中许用挠度有差异，A1~A3级为S/700，A4~A6级为S/800，A7~A8级为S/1000，但悬臂端统一按Lc/350执行。设计文件同时引用GB/T 14406-2011与GB/T 3811-2008两本标准，悬臂端与跨中分别校核，出厂检验再按GB/T 14405-2011的通用要求组织静载试验复核。

制造时悬臂端还要预留上翘度，用来抵消主梁自重和满载下垂，常见取值为Lc/1000左右。8m悬臂对应上翘量8mm，满载允许下挠22.9mm，两个数值都要在验收单上明确填写。跨中挠度判定标准与拱度补偿方法可参考起重机主梁挠度标准值是多少——GB/T 3811刚度要求与拱度补偿。行业老手说，验收时实测悬臂端挠度不超过Lc/350，上翘度在Lc/1000~Lc/700之间，设备就算合格。

定期检验周期按TSG Q7015-2016执行，在用门式起重机每2年检验一次，悬臂端挠度是必检项目。据克鲁德重工实测，MG型10t悬臂端出厂挠度检验值与计算值偏差控制在0.3mm以内，说明公式计算与制造工艺匹配良好，可以按设计值放心校核。

四、悬臂端挠度实测方法

悬臂端挠度实测在安装验收和定期检验时进行，用激光测距仪或水准仪测量悬臂端部标高。测量前先把小车停在跨中，记录悬臂端空载标高作为基准，再让满载小车开到悬臂端极限位置，读取满载标高。加载时按额定吊重10t标准载荷执行，动载校验按GB/T 14406-2011要求复核。

1. 空载基准：小车停跨中，测悬臂端上表面标高，记录H0。
2. 满载加载：小车带额定吊重开到悬臂端极限位置，稳定后测标高H1。
3. 挠度计算：悬臂端挠度f=H0-H1，重复3次取平均值，单位按mm记录。
4. 合格判定：平均值不超过Lc/350判合格，超标则核查上翘度并复测。

行业老手说，悬臂端挠度实测最怕基准没对齐，空载和满载两次测量必须在同一测点、同一温度条件下进行。悬臂端挠度超标时，先查小车运行轨道磨损和主梁焊缝，排除结构损伤后再做矫正方案。

测量仪器精度建议不低于±1mm，测点固定后做好标记，30天复测时沿用同一测点才能对比趋势。室外设备按GB 6067.1的安全要求，测量作业要避开大风天气，风速超过10m/s时停止悬臂端高空测量。检验记录保存周期不少于2年，整改后复测数据一并归档，作为下一轮检验的基准。
