一、典型应用场景
门式起重机按支腿型式分五种：A型腿八字撑开适合大跨度重载，L型腿一条直腿一条L形腿适合场地受限，O型腿环状封闭抗扭最好，U型腿中央可通行车辆专配集装箱堆场，C型腿单侧连接主梁适合狭窄车间。五种型式对应五类典型场景，先看工况再定结构。
A型腿是通用门吊的主流选择，两条支腿向两侧张开形成稳定三角形，抵抗侧向风载荷和吊重偏摆的能力强，大跨度时优势最明显。行业老手说，A型腿配MG型双梁门式起重机，10~320t起重量都能覆盖，是货场、码头、钢材库的标准配置。
O型腿和U型腿容易混淆，关键区别在是否要求中央通行。O型腿是封闭环状结构，抗扭转刚度极好，多用于水电站、船坞的超大吨位吊装；U型腿中央开口成门洞，集装箱拖车可以从支腿中间穿过，是RMG、RTG轨道式集装箱门吊的标配，起重量集中在30~50t。
二、设备选型指导
支腿选型看四个参数：起重量定承载、跨度定刚度、场地条件定型式、通行需求定开口。四个参数对号入座，支腿方案基本就定了。实际项目中，起重量和跨度由吊装任务决定，很难调整；场地条件和通行需求才是支腿型式差异化的关键变量——同样30t的门吊，开阔货场和集装箱堆场的支腿方案完全不同。

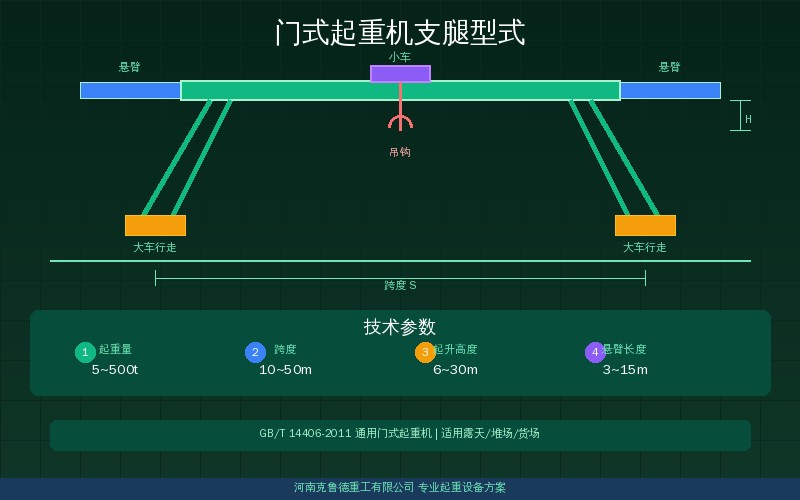

五类支腿型式选型参数对照——起重量、跨度、抗扭刚度、场地要求与造价横向对比，覆盖A型、L型、O型、U型、C型五种结构，选型时按工况直接对号入座
行业老手说，支腿选型最容易犯的错是只看起重量不看场地。比如集装箱堆场必须选U型腿让拖车通行，场地宽度不够却选A型腿，两条八字支腿占地大，堆箱通道被压缩，作业效率直接打折。同类场景可参考MJ型集装箱门式起重机参数与选型——U型腿吊钩悬挂方案详解，里面有U型腿与吊具的详细匹配。
跨度与支腿的关系也要算清楚：跨度越大，支腿受到的弯矩和侧向力越大，A型腿的八字夹角要相应加大，O型腿的环状截面也要增厚。GB/T 14406-2011《通用门式起重机》规定，单主梁门吊起重量不超过50t、跨度不超过35m，超过这个范围必须选双主梁结构，支腿刚度等级同步提高，按TSG Q7015-2016的要求，支腿主要焊缝每2年做一次定期检验。悬臂式布置的支腿选型要点见悬臂门式起重机结构特点与适用范围详解。
三、配置方案
刚性腿加柔性腿组合是门式起重机支腿配置的标准做法。同一台门吊，一侧支腿与主梁刚性连接，另一侧采用柔性连接（铰接或滚轮），目的是吸收温度变化和基础沉降引起的变形，避免支腿内产生过大的附加应力。行业老手说，刚性腿一般布置在驱动侧，柔性腿在从动侧，两端配合轨道轮组。
支腿与主梁的连接方式有螺栓连接和焊接两种。大吨位门吊优先用高强螺栓连接，方便拆装转运，8.8级螺栓拧紧力矩按GB/T 3811-2008执行；中小吨位用焊接，整体刚度好，但维修和搬迁困难。支腿底部与车轮组的连接要注意轮压分配，支腿间距B按跨度S的1/4~1/6取值，轮压超限时加大垫板面积或增加车轮数量，相关轨道和轮压匹配可查QD型轮压参数速查——双梁桥式起重机20t到100t轨道型号与厂房荷载匹配。支腿焊缝按GB 6067.1-2010要求做外观检查和定期探伤，使用满6年安排一次全面检测，保证结构安全。
半门式结构是支腿配置的特殊情况：一侧支腿支撑在轨道上，另一侧直接挂在厂房柱子上，省去一条支腿和一半轨道，适合厂房侧边有柱可利用的场地，起重量5~50t。这种结构与普通门式的主要区别，可以参考半门式起重机与普通门式有什么不同？BMG型MHB型5到50t单侧支撑结构参数速查。克鲁德技术团队在做厂房改造方案时，遇到净空不足的情况，通常先评估半门式方案。
四、案例参考
三个典型项目的支腿选型过程，可以帮你对照自己的工况。每个案例都标注了起重量、跨度和场地条件，方便直接比对自己的项目参数，选型时遇到类似场景可以直接参考对应方案。
- 钢材货场10t门吊：跨度22.5m，场地开阔无通行要求，选A型腿+双梁结构，轮压均匀，造价适中
- 集装箱堆场40t RMG：必须让拖车在支腿间通行，选U型腿，中央门洞宽4.5m，作业效率提升30%
- 水电站厂房250t吊车：大吨位高要求，选O型腿封闭环状结构，抗扭刚度满足吊运机组转子的要求
案例说明：U型腿并非越大越好，中央门洞宽度按通行车辆最大宽度加0.5m安全余量确定；O型腿造价高40~60%，只在超大吨位或抗扭要求极苛刻的工况下才值得投入。项目落地前建议先做支腿强度校核，具体计算方法可参考桥式起重机起升机构设计——减速比卷筒容绳量钢丝绳拉力匹配计算中的载荷组合思路，把自重、吊重、风载荷三个工况都算进去。
常见问题解答
问：门式起重机支腿型式怎么选？
答：先看通行需求，再看起重量和场地宽度。集装箱堆场必须U型腿让车辆通行；大跨度重载选A型腿八字撑开，稳定性和承载最好；超大吨位水电站选O型腿抗扭；场地狭窄选L型腿或半门式；轻小型车间选C型腿。行业老手说，把通行需求放第一位，能避开一半以上的选型错误。
问：A型腿和O型腿哪个更稳？
答：大吨位工况O型腿更稳。O型腿是环状封闭截面，抗扭转刚度比A型腿好很多，适合50~500t的超大吨位吊装和水电站机组检修；A型腿是八字撑开结构，10~320t范围内刚度足够，造价低30~40%。中小吨位选A型腿性价比最高，超大吨位才值得为O型腿的刚度多花钱。
问：U型腿只用在集装箱门吊上吗？
答：不是。U型腿的核心价值是中央开口通行，凡是支腿间需要过车的场合都适用，比如散货码头、钢材堆场、大型设备检修区。区别在开口宽度：集装箱堆场按拖车宽度开4.5m左右，其他场景按通行车辆实际尺寸加0.5m余量。选型时先确认有没有通行需求，没有就选A型腿省成本。
问：支腿间距一般取跨度的多少？
答：按GB/T 3811-2008的设计惯例，支腿间距B取跨度的1/4~1/6。跨度22.5m的门吊，支腿间距约4~6m；跨度越大比值越接近1/6，保证抗倾覆。支腿间距还影响轮压分配，间距过小轮压集中，轨道和基础压力大，要同步校核轮压和地基承载力，必要时加大垫板面积分散压力。
河南克鲁德重工有限公司——专业门式起重机设计与支腿选型服务，提供A型、L型、O型、U型、C型五种支腿结构方案设计和强度校核，支持按现场工况定制整机配置，从支腿型式确定、主梁连接方式到轮压校核一站完成。咨询热线：400-086-9590 手机：13903802779（贾经理）
▸ 正在为您的门式起重机支腿选型方案发愁？欢迎在评论区留言，把起重量、跨度、场地宽度和通行需求写清楚，克鲁德技术团队会逐条回复；也可以直接拨打热线与工程师一对一沟通，帮您把支腿型式、材质和强度参数落实到设备清单上，少走弯路少花钱。
