起重机主梁分段拼接设计：焊缝等级错边允差与探伤检验标准

• 位置：拼接焊缝距跨中≥1/4跨度
• 焊缝：一级全熔透，100%UT探伤
• 错边：≤0.1t且≤2mm（t为薄板厚）

一、设计依据标准

主梁分段拼接属于起重机金属结构焊接范畴，设计、制造和检验必须同时满足多部标准要求。其中 GB/T 14405-2011《通用桥式起重机》规定主梁分段拼接的总体结构要求，GB/T 3811-2018《起重机设计规范》给出焊缝疲劳强度与许用应力的计算依据，GB 50661-2011《钢结构焊接规范》则管到坡口形式、焊材匹配和焊接工艺参数。克鲁德技术团队在编制拼接工艺时，还会对照 GB/T 11345-2013 确定超声检测的检测等级，并按 GB/T 29712-2013 的验收等级2级判定合格与否。

检验环节同样有硬性标准。TSG Q7015-2016《起重机械定期检验规则》要求主梁拼接焊缝作为主要受力焊缝，在定期检验时必须查验无损检测报告；新安装主梁的拼接焊缝则随出厂检验一并提交探伤记录。行业老手说，拼接设计图纸上不标焊缝等级和探伤比例的，十有八九是赶工出来的非标产品，这种主梁上机前最好先做一次全面UT排查。主梁钢材的选用与许用应力取值，可对照起重机主梁钢材许用应力标准与强度校核公式——Q235B Q355B Q420B材料强度参数速查逐项核算。

• GB/T 14405-2011：通用桥式起重机主梁结构总体要求
• GB/T 3811-2018：焊缝疲劳强度计算与许用应力
• GB 50661-2011：钢结构焊接坡口、焊材与工艺规范
• GB/T 11345-2013：超声检测技术等级与扫查方法
• GB/T 29712-2013：超声检测验收等级2级判定
• TSG Q7015-2016：定期检验无损检测要求

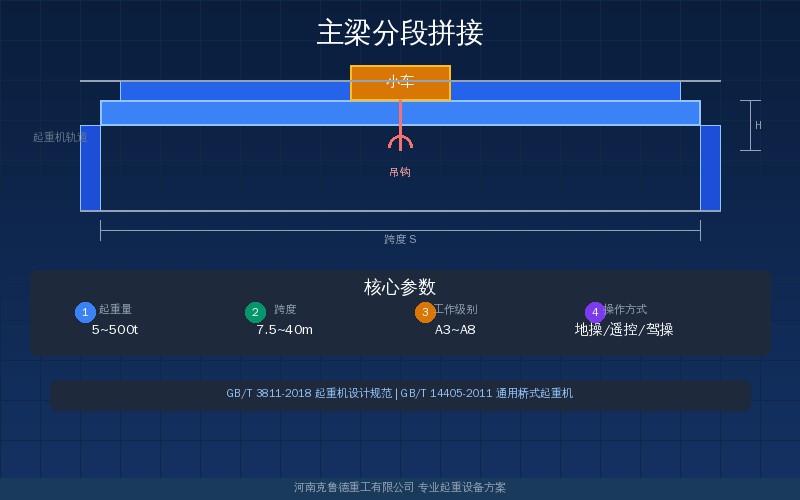

二、拼接位置选择原则

分段拼接的第一原则是避开跨中最大弯矩区。桥式起重机主梁跨中承受最大弯曲应力，此处若有拼接焊缝，焊缝缺陷与高应力叠加会显著降低疲劳寿命。行业老手说，拼接缝距跨中的距离一般不小于跨度的1/4，也就是 S=22.5m 的主梁，拼接缝要放在距跨中5.6m以外的区段，实际图纸常取1/3跨度位置最稳妥。

分段数量由运输条件决定。公路运输单件长度一般不超过12~13m，铁路运输可达25m左右，所以跨度22.5m及以下的主梁常做两段拼接，跨度28.5m以上的主梁做三段甚至四段。每增加一道拼接缝，焊缝探伤量和变形控制难度都会上升，因此制造厂会优先用加长运输车，而不是无限分段。

上下翼缘与腹板的拼接焊缝必须错开布置。同一横截面上不允许出现翼缘缝和腹板缝交汇，错开距离不小于200mm，且不小于10倍薄板厚度。克鲁德重工在生产中要求相邻拼接缝错开300mm以上，给焊缝热影响区留足缓冲，避免两条焊缝的残余应力叠加导致局部裂纹。

连接节点细节同样要提前设计。拼接段之间的接头形式、拼装胎架定位、预起拱量补偿，都要在拼接工艺卡上写清楚。主梁拼接完成后跨中上拱度按 S/1000~S/500 控制，分段拼装时每段预留的拱度补偿值按二次抛物线分配，焊后实测再校正。

三、拼接焊缝等级与坡口

主梁拼接焊缝的等级按受力性质确定。受拉翼缘的对接焊缝必须达到一级焊缝，即全熔透、无内部缺陷，并按100%比例做超声检测；腹板拼接缝和受压翼缘缝一般按二级焊缝控制，抽检比例不低于20%。GB 50661-2011 对一级焊缝的余高、咬边、错边都有明确数值，咬边深度不超过0.5mm，焊缝余高控制在0~4mm。

坡口形式根据板厚选择。板厚t≤8mm时可采用单面V形坡口加垫板或双面焊；t>8mm时采用双面V形或X形坡口，板厚超过20mm的厚板宜用U形坡口减少填充量。主梁翼缘常用Q235B或Q355B钢板，翼缘厚度多在10~20mm，实际生产中以X形坡口为主，正面焊完后背面清根再焊，保证全熔透。

焊材按等强原则匹配。Q235B母材配E5015或E5016焊条（或相应实心焊丝），Q355B母材配E5015/E5016，焊缝强度不低于母材屈服强度。Q355B板厚达到30mm以上时，焊前预热100~150℃，焊后缓冷，防止冷裂纹。行业老手说，拼接缝最容易出问题的是清根不彻底，背面的焊瘤和夹渣全被盖住，UT一照就现形。主梁焊接工艺的完整参数，可参考起重机主梁焊接工艺与焊接变形控制指南中的预热、层温和反变形措施。

错边允差是拼接质量的硬指标。对接接头错边量不大于0.1t且不大于2mm，t为较薄板厚度；厚板错边大于3mm时必须削斜过渡，削斜长度不小于板厚的4倍。拼装时用定位销和楔块强制对中，焊前先点固，复测错边合格后再正式施焊。

四、拼接质量检验与验收

拼接焊缝的检验分三个环节。外观检验在前，检查焊缝表面有无裂纹、气孔、咬边，咬边深度超0.5mm即不合格；无损检测居中，一级焊缝100%UT、二级焊缝抽检20%，按GB/T 29712-2013验收等级2级判定；尺寸复测收尾，复核主梁总长、上拱度、旁弯和扭曲，旁弯不超过跨度的1/3000。

超声检测的操作要按GB/T 11345-2013执行，检测等级一般选B级，探头扫查覆盖焊缝两侧各10mm以上的母材热影响区。检测时机选在焊后24小时以上，让延迟裂纹充分显现；返修过的焊缝要重新探伤，同一位置返修不超过两次。克鲁德技术团队在出厂检验中会把UT记录存档，随随机资料一并交付用户。焊缝检验的周期安排与缺陷分级，可对照焊接探伤周期与缺陷分级——起重机钢结构焊缝质量检验速查制定巡检计划。

焊后变形矫正以火焰矫正为主。矫正加热温度不超过200℃，矫正后用直尺和拉线复测上拱度与旁弯，达到要求后自然冷却，严禁浇水急冷。拼接区的油漆前必须先做表面处理，焊缝余高过大处打磨平整，再涂底漆面漆。

主梁分段拼接关键参数对照表

五、常见拼接缺陷与预防

拼接焊缝的典型缺陷有四类。未焊透多因坡口角度偏小或焊接电流不足，UT检测呈现根部反射波；夹渣由清根不净或层间清理不到位引起；冷裂纹在Q355B厚板预热不足时于热影响区出现；焊接变形源于单面焊收缩不均，导致主梁旁弯。行业老手说，这四类缺陷里未焊透和夹渣占七成，全部能靠清根和层间清理预防。

预防措施要落实到工艺卡。坡口角度控制在60°±5°，钝边1~2mm，组对间隙2~3mm；多层多道焊时每层焊道厚度不超过焊条直径，层间温度控制在150℃以下；对称施焊，先焊下翼缘再焊上翼缘，减少角变形。焊后立即用保温棉覆盖缓冷，厚板再作消氢处理。拼接质量还与原板状态有关，进厂钢板先做100%UT排查分层缺陷，不合格板严禁用于主梁翼缘。

问：主梁拼接焊缝的错边允差要求是多少？
答：对接接头错边量要求不大于0.1倍较薄板厚度，同时不超过2mm。例如12mm翼缘板拼接时，错边允差为1.2mm。超过3mm时必须削斜过渡，削斜长度不小于板厚的4倍，否则应力集中会大幅降低焊缝疲劳强度，返修成本也更高。

问：为什么主梁拼接焊缝要设在跨中以外？
答：因为跨中是主梁弯矩最大的区段，弯曲应力峰值正好落在拼接缝上时，焊缝缺陷与高应力叠加，疲劳寿命会明显缩短。将拼接缝放在距跨中1/4~1/3跨度处，该区段弯矩只有跨中的一半左右，同样的焊缝质量能获得更长的使用寿命。

问：分段拼接主梁与整体制造主梁的强度有区别吗？
答：按标准施工的分段拼接主梁，强度与整体制造主梁相当。关键在三点：受拉翼缘焊缝必须一级全熔透并按100%UT探伤、错边控制在0.1t以内、拼接缝避开跨中。满足这三条后，拼接焊缝的疲劳强度不低于母材的80%，完全满足GB/T 3811-2018的设计要求。

问：拼接焊缝探伤可以用磁粉检测代替超声波吗？
答：不能完全代替。磁粉检测只查表面和近表面缺陷，超声波才能发现内部未焊透、夹渣和气孔。主梁拼接焊缝的受拉翼缘必须用UT做100%内部探伤，磁粉可作为表面缺陷补充检测，两者配合使用才能覆盖全部缺陷类型。
