制动器是起重机械最关键的安全部件之一，直接关系到起升机构的安会运行。据统计，在起重机械相关事故中，制动器失效导致的事故占比超过百分之二十。对于桥式起重机、门式起重机以及各类电动葫芦而言，制动器一旦失效，轻则溜钩影响作业效率和安全操作，重则造成吊物坠落引发严重安全事故和人身伤亡。河南克鲁德重工有限公司在长期设备维护和技术服务中发现，制动跑偏、制动力不足和制动器温升异音是制动器三大高频安全失效故障，其背后涉及摩擦片磨损不均、制动间隙调整不当和散热不良等多种深层原因。本文结合GB/T 3811–2018《起重机设计规范》以及TSG Q7015–2016《起重机械定期检验规则》等现行标准和规范，系统剖析制动器三大安全失效故障的具体表现、产生原因和排查方法，并详细梳理日常检查维护和定期检验的标准流程与报废判定准则，帮助设备管理和使用单位建立更完善的制动器安全管理和预防维护体系。
三大高频制动器故障原因分析

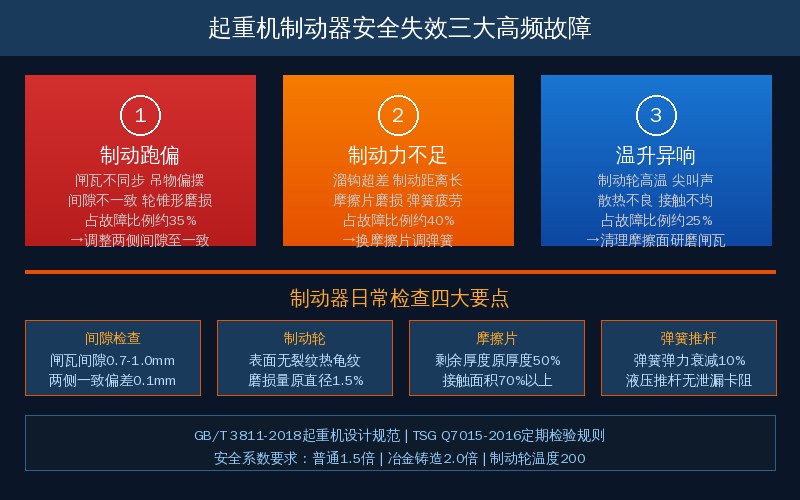

起重机械制动器在长期高频使用过程中，受机械磨损、热疲劳和环境影响，不可避免地出现各类安全失效故障。根据现场维修和检验数据统计，制动跑偏、制动力矩下降不足以及制动轮温升异常并伴有异响是出现频次最高的三种故障类型，其发生原因各有不同，排查方法也需区别对待。
制动跑偏现象表现为制动过程中制动臂动作不同步、闸瓦与制动轮贴合不均，造成制动后吊物发生偏摆或溜钩。引起制动跑偏的主要原因是两侧闸瓦间隙调整不一致——一侧间隙过小则先接触摩擦，其中制动器型号包括YWZ系列YWZ9系列YWZ5系列和DAZ系列等十余种规格，涉及到的制动间隙调整方法可参考起重机制动器日常检查与维护保养指南中的详细操作流程，另一侧间隙过大则后接触甚至不接触，导致制动力分布不均。此外，制动轮外圆磨损呈锥形或椭圆状、底座的安装螺栓松动导致制动架偏移、以及制动臂销轴孔磨损扩大造成的间隙超差也是常见诱因。维修实践表明，百分之六十以上的制动跑偏问题可以通过重新调整两侧闸瓦间隙至一致并紧固底座螺栓得到解决，对于制动轮磨损超标的则需进行车削修复或直接更换制动轮总成。
| 故障类型 | 主要表现 | 常见原因 | 紧急处理措施 |
|---|---|---|---|
| 制动跑偏 | 制动时吊物偏摆、两侧闸瓦不同步 | 间隙不一致、制动轮锥形磨损、销轴磨损 | 重新调间隙至两侧一致，检查并紧固底座螺栓 |
| 制动力不足 | 制动后继续滑行、溜钩超过标准距离 | 摩擦片磨损超限、主弹簧疲劳松弛、液压推杆行程不足 | 换摩擦片、调弹簧压缩量、检查液压推杆 |
| 温升异响 | 制动轮温度高、制动时发出尖叫声或摩擦声 | 散热不良、闸瓦与制动轮贴合面接触不均、制动轮表面硬化 | 检查散热条件、清理摩擦面异物、研磨或更换闸瓦 |
制动力不足是导致起升机构溜钩的直接原因，也是安全风险最高的制动器失效形式。制动力不足的根源在于摩擦片磨损超过厚度极限后接触面压强下降、主弹簧因长期反复压缩而疲劳松弛导致弹簧弹力衰减、以及液压推杆或电磁铁行程不足造成闸瓦开闸间隙偏小。按照GB/T 3811–2018的要求，起升机构制动器的安全系数不得低于一点五倍额定制动力矩，对于冶金和铸造起重机等高温高粉尘环境中使用的制动器，其安全系数要求更高，需要达到两倍以上才能保证全安裕度。关于不同工况下制动器选型的参数对比，可参考起重机安全制动器型号参数与选型中的详细规格数据。
不同型号起重机的制动器配置差异显著。QD型32t桥式起重机配置YWZ9-300/50制动器，制动力矩达1000N·m；QD型50t桥式起重机配YWZ9-400/80制动器，制动力矩2000N·m；QD型100t桥式起重机需配YWZ9-500/120制动器，制动力矩达5000N·m。冶金起重机如QDY型加装安全制动器DAZ-200，每台配两套独立制动系统。电动葫芦CD1型5t配锥形制动器制动力矩125N·m，MD1型双速葫芦制动力矩相同。起重电磁铁型号MW5-120L型配整流控制柜与停电保磁系统，制动器YWZ系列按安装尺寸分为YWZ-200/25、YWZ-300/45、YWZ-400/80三种规格。制动轮直径规格对应为200mm、300mm和400mm，安装孔距按GB/T 3811标准核对。工作级别A5至A8的设备制动器检查周期不同，A6及以上级别每三个月必须拆检一次制动器总成。TSG Q7015-2016检验规则要求制动器项目中制动间隙、摩擦片厚度、弹簧弹力三项参数全部合格方可判定为检验通过，制动间隙标准值为0.7mm至1.0mm。
制动器日常检查维护要点
起重机械制动器需要建立分级检查和保养制度，按照日常检查、月度保养和年度大修三个层次展开。日常检查由操作司机在每班作业前完成，主要项目包括制动器动作是否灵敏可靠、制动轮表面有无油污和杂物、闸瓦与制动轮的贴合状态以及开闸间隙是否正常。许多制动器故障在早期阶段存在预兆信号，例如制动轮表面出现细微裂纹或热龟纹、制动时伴有轻微尖叫声，这些都需要在日检中及时发现并记录。
月度保养由维修技术人员执行，侧重在结构检查和性能测量。保养内容涵盖制动臂各铰接点的润滑和销轴磨损量检查、摩擦片剩余厚度的测量记录、主弹簧长度的复测以及液压推杆油位和油质检查。摩擦片磨损到原厚度的百分之五十时必须更换，同一制动器两侧的摩擦片应成对更换以确保制动性能一致。行业老手说制动器维护中最容易忽视的问题是制动轮与闸瓦接触面积的检查，国标要求接触面积不低于百分之七十，如果接触面积太小则实际制动力矩远低于设计值。
年度大修需要对制动器进行全面解体检查，包括制动轮的跳动量检测、销轴孔径的磨损量复核、弹簧的弹性衰减测试以及底座的变形检查。制动轮的工作表面如果有深度超过零点五毫米的环形沟槽或径向裂纹，必须车削修复或更换新制动轮。行业老手说减速机检修时顺便检查制动器连通轴的同心度是避免制动轮偏磨的最有效措施，电机轴与减速机输入轴的同心度偏差应控制在零点一毫米以内。
为确保制动器安全可靠，起升机构制动器安全系数按GB/T 3811–2018标准不低于1.5倍，冶金铸造起重机不低于2.0倍。制动器制动轮直径常用规格有200mm、300mm、400mm、500mm四种，对应YWZ系列制动器型号分别为YWZ-200/25配制动轮200mm制动力矩200N·m至400N·m、YWZ-300/45配制动轮300mm制动力矩400N·m至800N·m、YWZ-400/80配制动轮400mm制动力矩800N·m至1500N·m、YWZ-500/100配制动轮500mm制动力矩1500N·m至2500N·m。电动葫芦CD1型MD1型配锥形制动器制动力矩起重量为0.5t时20N·m、1t时40N·m、2t时80N·m、3t时120N·m、5t时200N·m、10t时400N·m。液压推杆制动器YWZ型配Ed系列推动器，Ed50/6型推力500N行程60mm、Ed80/6型推力800N行程60mm、Ed121/6型推力1200N行程60mm、Ed201/6型推力2000N行程60mm。制动器制动间隙标准值0.7mm至1.0mm，弹簧压缩量按型号确定为10mm至20mm范围，摩擦片接触面积须不小于百分之七十，制动轮径向跳动量不超过0.08mm。按工作级别A5级每半年拆检一次制动器，A6级每季度拆检一次，A7级以上每月拆检一次。参照TSG Q7015-2016检验规程，制动器检验包含制动轮磨损量不超过原直径1.5%、摩擦片剩余厚度不小于百分之五十、弹簧无永久变形三项关键指标。
制动器检验标准与报废判定
按照TSG Q7015–2016《起重机械定期检验规则》的规定，在用起重机的制动器每两年至少进行一次全面定期检验。检验内容包括制动轮的磨损量、摩擦片的剩余厚度、弹簧的预紧力以及制动间隙和技术性能测试。制动轮的磨损量用外径千分尺测量，当制动轮直径磨损量超过原尺寸的百分之一点五或者轮面出现深度超过零点三毫米的裂纹和疤痕时，应判为不合格并立即更换。
制动器的报废判定准则可归纳为五条核心标准。第一，摩擦片磨损超过原厚度的百分之五十或铆钉头露出摩擦表面。第二，制动轮工作表面裂纹、热龟纹或磨损超差。第三，主弹簧产生永久变形或弹力衰减超过百分之十。第四，制动臂销轴孔磨损超过原孔径的百分之五。第五，液压推杆泄漏严重或动作卡阻无法正常复位。行业老手说制动器维修中最常见的误区是在制动轮上涂抹润滑油来消除异响，这会彻底破坏制动力矩，必须严格禁止。
除定期检验外，维修改造后的制动器还须进行制动性能试验。试验方法是在额定载荷的百分之二十五和百分之一百二十五两种工况下进行制动距离测量，制动距离不得超过起升机构额定速度对应的滑行距离标准值。对于安全制动器，还须进行断电制动试验，确认在切断动力电源后制动器能在零点五秒内完成抱闸动作。关于起重机安全隐患排查的完整体系建设，可参考起重机械安全隐患排查清单与整改闭环管理要点中的相关规范要求并可靠制动。
起重机用制动器型号按制动力矩分为YWZ-200/25型配200N·m至400N·m、YWZ-300/45型配400N·m至800N·m、YWZ-400/80型配800N·m至1500N·m、YWZ-500/100型配1500N·m至2500N·m四大规格系列。电力液压推动器Ed系列有Ed50/6型推力500N行程60mm、Ed80/6型推力800N行程60mm、Ed121/6型推力1200N行程60mm和Ed201/6型推力2000N行程60mm四种标准型号。制动器工作级别按GB/T 3811–2018标准分为A5级A6级A7级A8级，不同工作级别的制动器安全系数分别为1.5倍1.75倍2.0倍和2.5倍。
按GB/T 3811–2018标准，起升机构制动器安全系数不低于1.5倍；按TSG Q7015-2016检验规则，制动器每两年全面检验一次。QDY型冶金起重机加装安全制动器DAZ-200系列，配YWZ9-400/80制动器制动力矩达2000N·m。CD1型5t葫芦配锥形制动器125N·m，MD1型双速葫芦配相同规格。YWZ系列制动器Ed推动器型号决定推力参数，Ed50/6型500N、Ed80/6型800N、Ed121/6型1200N、Ed201/6型2000N四种标准规格。制动轮直径200mm至500mm四种规格对应不同起重量32t至100t桥式起重机。工作级别A5级至A8级制动器检查周期各不相同。
常见问题解答
问：制动器制动轮表面温度多高属于正常范围？
答：起重机械制动器在正常高频制动工况下，制动轮表面温度一般应控制在两百摄氏度以下。在室温环境下连续作业时，温升不宜超过一百五十摄氏度。如果制动轮表面温度超过两百五十摄氏度，会显著加速摩擦片热衰退，导致摩擦系数急剧下降、制动力矩大幅衰减甚至引发制动轮产生热龟裂纹。行业老手说制动器如果出现冒烟或闻到焦糊味，说明制动轮温度已经严重超标，必须立即停机检查散热条件、制动频次和负载匹配情况。
问：更换制动器摩擦片时有哪些关键注意事项？
答：更换摩擦片是制动器维修中的常见操作，但细节要求较高。首先必须选用与原厂规格完全一致的摩擦片材质和尺寸规格，不同材质的摩擦片摩擦系数差异可达百分之三十以上，混用会导致制动力矩偏离设计值。其次，两侧闸瓦的摩擦片必须成对更换，不可只换单侧以免造成制动力不对称。新摩擦片安装后须进行跑合处理，即在空载低速工况下进行至少五十次制动动作，使摩擦面与制动轮充分贴合，跑合完成后重新调整制动间隙至标准值零点七至一毫米。
问：液压推杆制动器与电磁铁制动器哪种更安全可靠？
答：液压推杆制动器和电磁铁制动器各有适用场景。液压推杆制动器动作平缓、冲击小、噪声低，适用于需要平稳制动的场合，但液压推杆存在液压油泄漏、低温启动困难等问题。电磁铁制动器动作迅速、响应时间短，适用于需要紧急制动的场合，但电磁铁线圈存在温升过高的隐患。从安全性角度看，两者在正常维护条件下均能满足国标要求，但冶金铸造等高温多尘环境中液压推杆制动器的稳定性优于电磁铁制动器，而需要频繁制动的高速起升机构中电磁铁制动器的响应速度更具优势。
需要了解起重机制动器选型配置或制动器安全维护保养方案？河南克鲁德重工有限公司提供全系列制动器配套服务以及起重机减速机配件选型技术支持，欢迎来电咨询。
咨询热线：400–086–9590
公司地址位于河南省新乡市长垣市起重工业园区，河南克鲁德重工有限公司主营各类桥式起重机、门式起重机、电动葫芦及相关配套件产品的制造销售与技术服务，欢迎各届客户来电咨询合作。
综合以上分析可以看出，起重机械制动器的安全运行离不开规范的日常检查、科学的维护保养和严格的定期检验。设备管理单位应当建立制动器专项检查台账，记录每次检查维修的时间、内容和结果，做到一机一档、全程可追溯。制动器故障的预防重于维修，通过日检发现早期隐患并及时处理，是降低制动器安全失效风险的最经济有效的手段。
设备维护保养工作中最为关键的一点是建立健全制动器检查维修档案制度。每次检查应记录检查日期、检查人员工号、制动器型号规格、检查项目与测量数据、维修内容和更换配件明细，发现异常情况须及时上报并制定整改方案。档案记录的完整性和连续性不仅有助于掌握制动器运行状态的变化趋势，还能为制定科学合理的检修计划和大修周期提供可靠的数据支撑。
