吊车梁H型钢和焊接工字钢哪个好？轨道连接件安装对照

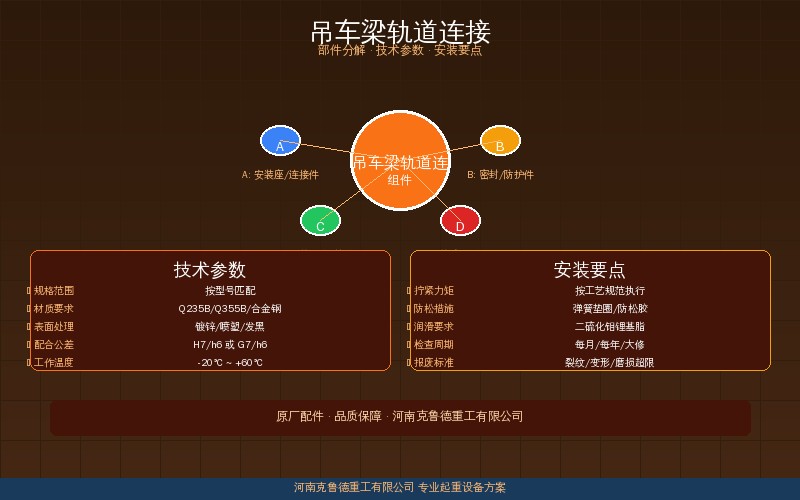

一、吊车梁类型与结构特点

吊车梁按结构形式可分为H型钢吊车梁、焊接工字钢吊车梁和箱形吊车梁三大类型。H型钢吊车梁由热轧H型钢直接构成，适用于跨度6m至9m、起重量5t至10t的轻型厂房，所用H型钢规格为HN400至HN600。焊接工字钢吊车梁采用钢板焊接组装，适用于跨度9m至12m、起重量10t至32t的中型车间。箱形吊车梁为封闭截面结构，抗扭刚度最大，适用于跨度12m以上、起重量32t以上的重载厂房。吊车梁的钢材以Q235B和Q355B为主，Q355B的屈服强度为355MPa，比Q235B的235MPa高出50%以上，是大跨度重载吊车梁的首选。行业老手说，选吊车梁时不能只看起重量，厂房的柱距和跨度才是决定吊车梁型式的核心因素。关于厂房跨度和净高与起重机的匹配方案可参考起重机厂房选型要点中的详细说明。

二、吊车梁选型对照表

三、鱼尾板规格与安装

鱼尾板是两根轨道之间的连接件，用于保持轨道的连续性和几何精度。起重机轨道常用P系列轻轨（P38、P43、P50）和QU系列起重轨（QU70、QU80、QU100、QU120），每种轨道型号对应特定的鱼尾板规格。P38轨鱼尾板长度390mm，螺栓孔间距150mm，配4颗M22螺栓。P43轨鱼尾板长度410mm，配4颗M24螺栓。QU80轨鱼尾板长度560mm，配6颗M27螺栓。QU100轨鱼尾板长度660mm，配6颗M30螺栓。鱼尾板材质一般为Q235B或55Q，安装时两根轨道接头处应预留3mm至5mm的轨缝以适应温度变化。螺栓紧固力矩应达到300N·m至500N·m，使用扭力扳手分两次对角拧紧。轨道接头的垂直错位不得超过1mm，水平错位不得超过1mm。不同轨道铺设方式的选型差异可参考方钢轨道规格与选型指南中的详细对照表。

四、轨道压板与弹性扣件

轨道压板用于将起重机轨道固定在吊车梁上翼缘，保证轨道在起重机运行时不发生横向和纵向位移。常见的轨道压板包括WJK型轨道压板和弹性扣件两大类。WJK型压板由压板本体、螺栓和垫圈组成，适用于P38至P50钢轨，压板间距一般为500mm至600mm，螺栓规格为M20至M24，紧固力矩200N·m至350N·m。弹性扣件通过橡胶垫或弹簧垫圈提供弹性压力，能吸收起重机运行时的冲击和振动，适用于高速运行的起重机轨道。对于QU系列起重轨，推荐使用弹性扣件搭配8mm至10mm厚度的橡胶垫板以缓冲冲击。轨道压板的安装间距与起重机轮压有关：轮压150kN以下取600mm间距，150kN至300kN取500mm间距，300kN以上取400mm间距。压板与轨道侧面的间隙不得超过2mm。轨道每年应检查一次压板螺栓的紧固状态。

五、轨道安装与维护

轨道连接件的安装质量直接影响起重机运行的安全性和轨道寿命。安装鱼尾板时，两根轨道的端部必须位于同一水平面和同一中心线上——用水平仪检查接头处的标高偏差不应超过±0.5mm。在温度变化大的环境中，轨缝应按照0mm至6mm范围设置，10℃以下取3mm、10℃至30℃取4mm、30℃以上取5mm。铝热焊接头相比鱼尾板机械连接可提供更好的连续性和更低的维护量，适用于重载高频率的起重机轨道。轨道压板安装时必须在吊车梁的螺栓孔中嵌入锚固套筒并灌浆固定，待养护7天、强度达到设计要求后再进行压板安装。行业老手说，轨道使用寿命通常为10年至15年，但取决于工作级别和维护水平——A5级使用环境下可达15年，而A7级冶金车间可能仅6年至8年就需要更换。河南克鲁德重工有限公司在吊车梁和轨道配套领域有丰富的实践经验，提供从吊车梁选型到轨道安装的全套技术方案。

常见问题解答（FAQ）

本文由爱起重（i.qizhongji.com）原创发布。吊车梁选型与轨道连接件安装相关技术参数和安装规范参考GB/T 3811–2018《起重机设计规范》、GB/T 11264–2012《热轧钢轨》、YB/T 5055–2014《起重机钢轨》和TSG Q7016-2016《起重机械安装改造重大修理监督检验规则》等现行标准整理，具体方案请结合厂房实际条件并咨询专业技术人员。
