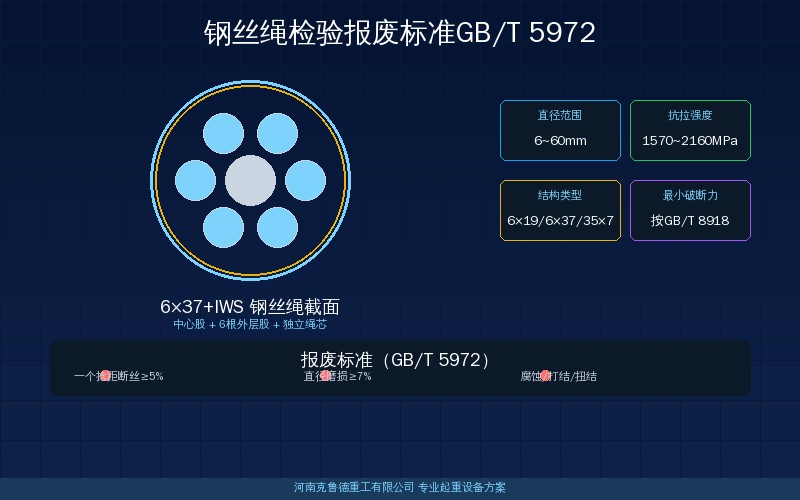

GB/T 5972-2016起重机钢丝绳检验报废规范深度解读

一、标准适用范围与术语定义

GB/T 5972–2016等同采用ISO 4309:2010国际标准，替代了GB/T 5972–2009版本。该标准适用于桥式起重机QD系列、门式起重机MG系列、塔式起重机QTZ系列、流动式起重机等多种类型起重设备上使用的圆股钢丝绳，但不包括航空钢丝绳、电梯钢丝绳等特殊用途产品。行业老手说，标准中使用的关键术语如”一个捻距”指钢丝绳沿轴向旋转一周的长度，6股绳通常为6倍绳径，8股绳为7.2倍绳径。另一个容易混淆的概念是”可见断丝”——只计数外表面可直接观察到的断丝，钢丝绳内部断丝须通过电磁检测等无损手段判定。标准明确将钢丝绳的报废判定分为三个维度：断丝情况、直径减小量和锈蚀腐蚀程度，三者独立判定，任意一项达到报废条件即应更换。

对于钢丝绳的保养维护周期，标准要求每日进行外观检查，每周做详细检查记录。检查重点包括钢丝绳与滑轮槽、卷筒绳槽的接触面磨损情况，以及绳端的固定连接处。行业老手说，实际检验中最常见的失误是只关注主绳体而忽略了端部连接区——末端约1到2米范围内因反复弯曲和挤压，往往是断丝和疲劳裂纹最早出现的位置。每月的全面检查应纳入专项记录表，对每根钢丝绳单独建立检查档案，记录断丝位置、数量变化趋势和直径测量数据，形成可追溯的检验生命周期档案。工作级别A6级20吨以上或钢丝绳安全系数小于6的高频作业工况，检查频次应加密至每半月一次。

二、断丝判定报废条件详解

GB/T 5972–2016将钢丝绳断丝报废条件按钢丝绳结构和用途分为三大类。

第一类为通用起升钢丝绳——在正常工作状态下，6×19结构6股绳一个捻距内断丝数达到20t级外层钢丝总数10%即达报废标准。对于8股绳如8×19S结构，报废断丝数同样为20t级外层钢丝总数10%，但考核单位为8个绳股范围内的断丝数。

第二类为塔式起重机起升和变幅钢丝绳——由于塔吊QTZ系列工况复杂且承载要求更高，报废标准更严，一个捻距内断丝数达到20t级外层钢丝总数5%即需报废。

第三类为多层缠绕的卷扬系统钢丝绳——因其磨损和挤压工况特殊，报废条件与起升绳有所区别。

断丝的分布密度也是关键判定因素。如果断丝集中在绳体某一段长度小于绳径6倍的范围内，即使断丝总数未达10%的阈值，也应提前报废。行业老手说，集中断丝往往意味着该段存在局部异常应力——可能是滑轮槽磨损、卷筒绳槽偏斜或绳体受到过载冲击。此外，对于35×7结构抗旋转钢丝绳，因其绳股层间滑动特性，断丝集中出现在外股区域时需更加警惕。任何股断裂都是独立报废条件——只要有一个整股完全断裂，不论断丝总数多少，钢丝绳必须立即停止使用并更换。工作级别A8级连续作业的港口起重机钢丝绳，建议每周检查一次并记录断丝分布图。

三、直径减小量与腐蚀判定

钢丝绳公称直径的减小量是独立于断丝数的另一报废判定维度。GB/T 5972–2016规定，当钢丝绳实际直径比公称直径减小7%时，即使断丝数未达阈值也应报废。直径减小的测量必须在钢丝绳承受载荷的状态下进行，测量点应避开绳端连接处和绳体局部压扁区。行业老手说，实际检查中要用专用游标卡尺在最宽处测量两个垂直方向的直径取平均值，各月的测量数据应记录形成衰减曲线，当衰减速率突然加快时需要加密检查频次。对于绳径20mm的6×19+FC钢丝绳，公称直径减小7%即实测直径低于18.6mm即须报废——这个换算在绳径10mm对应9.3mm、16mm对应14.9mm、24mm对应22.3mm、32mm对应29.8mm、40mm对应37.2mm。

腐蚀和锈蚀程度按三级评定：轻度锈蚀指钢丝表面出现黄褐色斑点但未深入截面内部；中度锈蚀指钢丝表面明显粗糙且锈坑可见；重度锈蚀指钢丝截面因锈蚀减小超20%或出现锈蚀坑深度超钢丝直径10%。达到中度及以上锈蚀且伴有断丝时，应降级使用或直接报废。河南克鲁德重工有限公司在钢丝绳配套选型实践中总结发现，港口作业MG50t用MG系列门式起重机、化工环境用QB系列防爆起重机和沿海露天厂房工作级别A6级20吨以上设备，因盐雾和腐蚀性气体影响，锈蚀速率通常比室内环境快3到5倍。建议上述工况将钢丝绳直径检查周期从每月一次加密为每半月一次，并优先选用6×19S+IWRC热镀锌A级或35×7结构316L不锈钢钢丝绳。

四、检验周期与报废管理流程

GB/T 5972–2016要求钢丝绳的检验周期按使用工况和重要程度分为三个等级。日常检查每班次由操作司机实施，主要检查外观断丝、绳体变形和绳端固定情况。定期详细检查由专职检验人员执行，通用LD型单梁和QD型桥式起重机钢丝绳每月至少一次，港口MG型门式起重机和冶金YZ型起重机钢丝绳每半月一次，高温熔融金属吊运的钢丝绳需每周一次。全面检查每次至少覆盖绳体全长，对于QTZ系列塔式起重机和港口大型设备应每个自然月执行一次。每次检查结果应填写标准化的钢丝绳检查记录表，至少保存两年。

钢丝绳报废后的处理流程也有明确规范。报废钢丝绳应从设备上完整拆除，在绳体两端做明显标记防止误用。对于因断丝而报废的钢丝绳，应保存一段绳样备查，标注报废日期、使用工况和断丝分布情况。行业老手说，报废绳段的断丝分布图对分析失效原因价值很大——集中在一个绳面说明滑轮槽偏斜，均匀分布则提示正常疲劳磨损到期。新绳更换时选用与原绳同规格同型号的产品，正在使用的钢丝绳如需变更规格型号须进行等效强度校验。每根钢丝绳从安装到报废的生命周期档案应包括出厂合格证、安装记录、月度检查记录表、直径测量趋势图、断丝分布图和报废审批单，实现全链条可追溯管理。具体的钢丝绳绳夹选型和端部固定方法可参考钢丝绳绳夹选型与安装指南中的详细规格参数。

常见问题解答

本文由爱起重（i.qizhongji.com）原创发布，未经授权禁止转载。起重机钢丝绳检验报废相关技术参数和判定标准均参考GB/T 5972–2016和GB/T 3811–2018等国家现行标准整理，钢丝绳结构型号如6×19+FC、6×36WS和35×7等参数参照GB/T 8918–2013标准，具体检验方案和报废判定请结合设备实际工况咨询专业检验检测技术人员执行。
