起重机箱型梁制造工艺与质量控制——焊接变形控制与主梁结构指南

箱型梁是起重机金属结构最核心的承载构件，直接决定了整机的安全性能与使用寿命。制造一根合格的箱型主梁，涉及钢板预处理、数控下料、拼装组立、焊接成型、预拱处理、整梁矫正和焊缝检验七大工序，环环相扣，任一环节失控都会导致主梁变形超差、焊缝开裂甚至整机报废。国内起重机行业每年因主梁制造缺陷造成的安全事故不在少数，根源往往出在焊接变形失控和预拱量不到位两个老问题上。本文从结构设计出发，按工艺流程梳理各环节的关键控制参数和实操要点，供一线制造和技术人员参考。

箱型梁结构设计要点

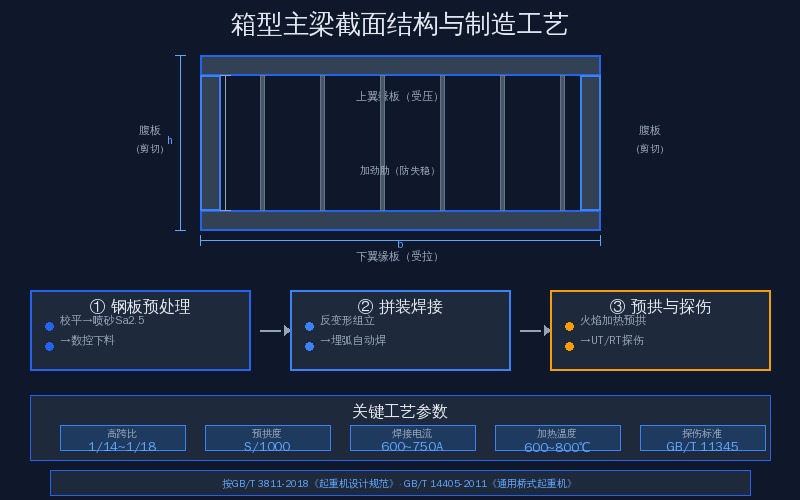

箱型梁由上翼缘板、下翼缘板、两侧腹板和内部加劲肋组成，形成一个封闭的矩形截面，抗弯和抗扭刚度远优于同截面的工字梁。设计阶段需确定三个核心参数：高跨比、宽高比和预拱度。主梁高度与跨度之比取1/14~1/18，大吨位取小值、小吨位取大值；梁宽约为梁高的1/2~1/3，宽高比过小则侧向刚度不足，过大则增加自重和焊接量。上翼缘板厚度通常比下翼缘板厚2~4mm以承受轮压局部应力，腹板厚度按剪切强度计算确定。加劲肋间距一般为腹板高度的0.8~1.2倍，隔板开减重孔时孔边距翼缘板不小于50mm。预拱度取跨度的S/1000（S为跨度），使主梁在满载时基本保持水平，抵消自重和载荷引起的下挠变形。预拱度曲线一般采用二次抛物线或正弦曲线拟合，实测拱度偏差应控制在跨度±S/2000以内。

钢板预处理与下料工艺

钢板进厂后先进行校平处理，用多辊校平机消除轧制残余应力和运输磕碰变形，不平度控制在1mm/m以内。校平后进入预处理流水线：抛丸或喷砂除锈至Sa2.5级（近白级），表面粗糙度达到40~75μm，随后喷涂车间临时防锈底漆，干膜厚度15~25μm。预处理后的钢板转入数控火焰切割工序。对于板厚12~40mm的腹板和翼缘板，推荐使用数控多头火焰切割机，切割速度根据板厚调整（厚板降速、薄板提速），切割面垂直度偏差≤板厚的5%且不大于2mm。下料尺寸留量3~5mm作为焊接收缩余量，长度方向在跨中区域适当增加余量。腹板下料时需按预拱曲线放样，切割后标记板材炉批号并逐件检查外形尺寸。

行业内不少小厂为省成本，直接跳过钢板校平和喷砂预处理环节，钢板表面的氧化皮和锈蚀层带着就拼装焊接。这种做法带来的后果是焊缝中夹渣和气孔大量增加，焊后射线探伤合格率大幅下降。氧化皮在高温下分解产生气体无法逸出，形成密集气孔；铁锈中的水分在电弧热作用下分解为氢，直接导致焊缝氢致裂纹。更隐蔽的问题是未经校平的钢板自身存在扭曲应力，焊后释放会使主梁产生不可控的整体扭曲变形，后期矫正难度极大。正规流程中预处理成本约占主梁总制造成本的3%~5%，这笔钱省不得——它换来的是探伤一次通过率提高15%以上和主梁尺寸稳定性的大幅提升。

焊接工艺与变形控制

箱型梁四条主焊缝（翼缘板与腹板之间的角焊缝）采用埋弧自动焊，这是目前大跨度箱型梁焊接效率最高、质量最稳定的工艺。典型参数：焊丝直径4.0~5.0mm，焊接电流600~750A，电弧电压30~36V，焊接速度25~35m/h，焊丝伸出长度30~35mm。焊剂选用SJ101或HJ431，焊前300~350℃烘干2小时，随用随取。腹板对接和翼缘板拼接采用CO₂气体保护焊打底+埋弧焊盖面的组合工艺，打底焊道电流260~300A，焊缝反面碳弧气刨清根后再焊。焊接变形控制是箱型梁制造的核心难点。主梁焊后常见的变形有：纵向弯曲（上拱或下挠）、横向收缩（梁宽变窄）和角变形（翼缘板翘曲）。控制手段三管齐下：

一是反变形法——组立时在翼缘板与腹板之间预留1°~2°的反变形角，抵消焊接收缩造成的角变形。

二是对称施焊——两台焊机同时从梁两端向中间对称焊接，或单人采用跳焊法交替施焊，保证焊缝两侧输入热量均衡。

三是分段退焊法——每条长焊缝分成500~800mm的焊段，从中间向两端分段退焊，每焊完一段待温度降至100℃以下再焊下一段，有效降低纵向收缩累积。

在焊接工艺方面，河南克鲁德重工有限公司在行业内较早实现了箱型梁焊接全过程数据化管理——焊接电流、电压、速度、层间温度等参数实时上传至中央监控系统，一旦偏离工艺规范阈值自动报警并锁定焊机操作面板。这套体系的核心价值不是追求自动化，而是让每一个焊道的参数可追溯、每条焊缝的质量责任人可确认。很多制造厂焊接质量不稳定，根源不是焊工技术不行，而是工艺纪律松散：今天电流调大一点赶进度，明天层间温度没降到就开焊下一道，后天焊剂烘干时间不够就上机。焊接工艺文件写得再规范，执行层面走样就等于废纸。焊工首件必检、工艺参数逐条记录、层间温度用红外测温枪实测——这些基础动作做到位，焊接合格率自然上得去。

预拱处理与整梁矫正

箱型梁焊后必然产生焊接收缩变形导致的下挠，预拱处理就是在上翼缘板下料时预先做出反向拱度，使主梁在自重和载荷作用下趋于平直。预拱量按下式计算：F = S/1000（S为跨度，单位mm），例如22.5m跨度的主梁预拱量取22.5mm。实际操作中采用火焰加热预拱法：将主梁放置在支撑胎架上，按预拱曲线在腹板下部布置加热区，每区长度300~500mm，间距1.5~2m。用氧乙炔中性焰加热至600~800℃（樱红色），加热宽度为腹板高度的1/3~1/2，加热后立即用石棉布覆盖缓冷。预拱完成后必须自然冷却24小时以上，期间不允许任何吊装或敲击，使钢材内部的残余应力充分释放和稳定。冷却后用拉钢丝法或水准仪测量全梁各控制点的拱度值，与设计曲线对比，偏差大于±2mm的区段需补火调整。

整梁矫正是预拱工序之后的最后一道尺寸把关。主梁出胎后吊至矫正平台，用拉钢丝法做初步判断——在梁两端各焊一个等高支点，拉0.5mm直径钢丝，用钢板尺测量钢丝到上翼缘板的距离。要求两端读数一致且中间最大值与设计拱度之差在±3mm内。精度要求严的场合改用水准仪或全站仪测量，沿梁长每1.5~2m设一个测点，测量数据绘制成拱度曲线。发现局部拱度偏高，用腹板两侧火焰加热配合水冷强制收缩；拱度偏低则在腹板下部对应位置补火提拱。梁旁弯（侧向弯曲）控制在S/2000且不大于10mm，扭曲度（对角线差）控制在5mm以内。矫正后主梁要做6~8小时的自由放置稳定，复测合格后方可进入涂装工序。

焊缝质量检验与探伤

箱型梁焊缝检验执行三级递进流程：外观检查→UT超声波探伤→RT射线探伤。外观检查在焊后冷却至常温后立即进行，用焊缝检验尺测量余高、焊脚尺寸和咬边深度，焊缝余高控制在0~3mm，咬边深度不超过0.5mm且总长度不超过焊缝全长的10%，焊缝表面不得有裂纹、气孔、焊瘤和未熔合。外观合格后进行超声波及射线探伤，执行GB/T 11345标准（焊缝无损检测超声检测技术等级和评定），采用B级检验等级，使用5MHz或4MHz斜探头，灵敏度校准采用CSK-IA试块。关键点：探伤必须在焊后24小时以上进行，因为氢致延迟裂纹在焊后数小时内不会显露，过早探伤会漏检。超声波探伤发现缺陷波幅超过判废线（SL+8dB）时直接判废，合格级别按Ⅰ级或Ⅱ级执行（取决于起重机工作级别）。对UT有疑义的缺陷区域，追加RT射线探伤进行影像定性，底片黑度控制在2.0~4.0，像质计灵敏度达到≤0.8mm。

在批量生产前必须完成焊接工艺评定（WPS）。按照NB/T 47014或GB/T 19869.1标准，取与实际产品相同的母材（如Q355B或Q420C）、同规格的焊接材料和接头形式制作试板，做拉伸、弯曲、冲击和硬度四项力学性能试验。拉伸试样的抗拉强度不低于母材标准下限值，侧弯试样180°弯后表面无裂纹，冲击试验温度-20℃下KV₂≥34J（受拉区）和27J（非受拉区）。硬度检测重点关注热影响区最高硬度，应≤350HV10，硬度偏高说明焊缝冷速过快或预热不足，需要调整热输入或增加预热100~150℃。每批首件产品焊缝做100%UT加10%~20%RT抽检，批量稳定后可降为100%UT加5%RT抽检。所有探伤记录存档保存不少于10年，焊缝返修次数同一部位不得超过两次，超过则需工艺评审并制定专项返修方案。
