起重机钢丝绳直径与卷筒直径的D/d比值匹配关系及规范要求

一、D/d比值的基本概念

起重机钢丝绳直径d与卷筒直径D的比值D/d是钢丝绳选型中最关键的参数之一。根据GB/T 3811-2008《起重机设计规范》的要求，卷筒直径与钢丝绳直径的比值D/d应根据起重机的工作级别确定，工作级别越高，D/d的允许最小值越大。这一规定的目的是保证钢丝绳在卷绕过程中不产生过大的弯曲应力，从而延长钢丝绳的使用寿。也可参考起重机钢丝绳怎么选？规格型号与更换标准全相关内容。命。

二、D/d比值与工作级别的对应关系

D/d比值的大小直接影响钢丝绳的弯曲疲劳寿命。相同直径的钢丝绳，卷筒直径越大，钢丝绳弯曲曲率半径越大，弯曲应力越小，使用寿命越长。对于连续作业的高级别起重机（A6~A8），D/d值不得小于25~28；对于间歇作业的低级别起重机（A1~A3），D/d值可适当降低至16~18。

图1：钢丝绳直径与卷筒直径匹配关系示意图

三、规范要求对照

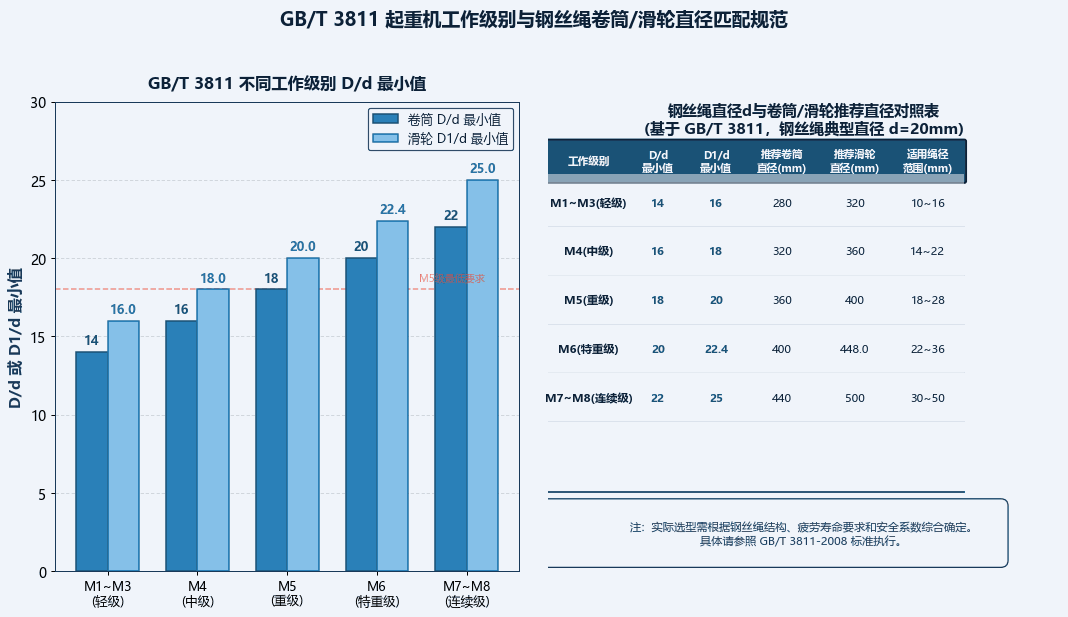

图2：不同工作级别下D/d最小值与推荐值对照

四、D/d对钢丝绳寿命的影响

当D/d值从20降低到16时，钢丝绳的弯曲疲劳寿命约下降40%~50%；从25降低到18时，寿命下降约60%。因此对于高频使用的起重机，不应为了降低成本而减小卷筒直径。对于特殊用途的起重机（如冶金和港口起重机），D/d值应当取规范上限。滑轮直径D1/d的比值可略低于卷筒的D/d值，但差值不应超过3。卷筒绳槽底径与钢丝绳直径的配合宜使钢丝绳嵌入绳槽后高出绳槽上沿约0.5倍绳径。
