大吨位桥式起重机的轨道型号选择：QU70与QU120轨型对比

一、大吨位起重机轨道选型概述

起重机轨道是支撑起重机车轮并引导其运行的承载构件，其型号选择直接影响起重机的运行平稳性、车轮寿命和基础工程成本。QU70、QU80、QU100和QU120是GB/T 3428标准中规定的常用起重机轨型，数字表示轨头宽度（mm）。对于大吨位桥式起重机（100t以上），轨道型号选择需要综合考虑最大轮压、工作级别、轨道基础承载力以及车轮踏面硬度匹配等因素。。也可参考本站起重机相关内容。

二、QU70与QU120轨道截面对比

QU70轨道是中小吨位（≤50t）起重机最常用的轨型，其轨头宽度70mm，轨高约120mm，轨底宽度120mm。QU120轨道则适用于超大型起重机（200t以上），轨头宽度120mm，轨高达170mm。QU120的截面面积约为QU70的2.5倍，承载能力显著提升。两种轨道在截面轮廓上的主要差异在于轨头宽度、轨腰厚度和轨底宽度三个关键尺寸，这些尺寸直接影响与车轮踏面的接触应力分布和轨道基础的荷载传递。

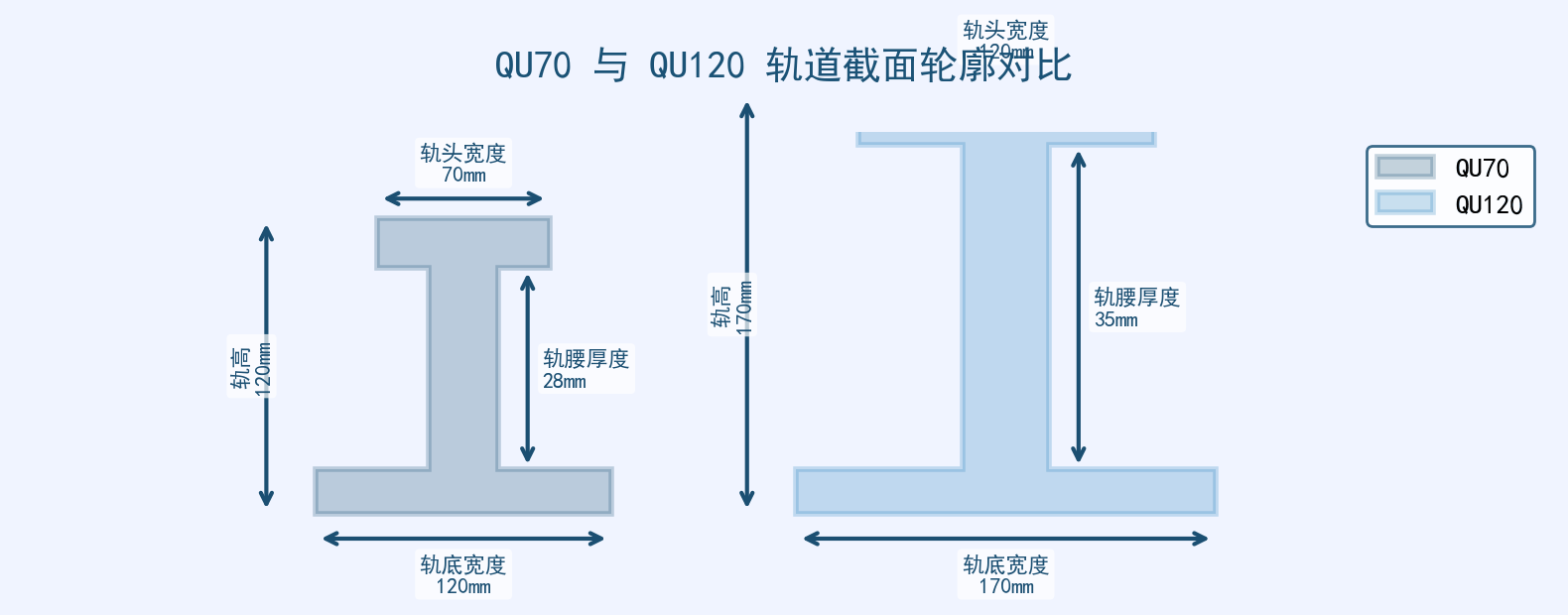

图1：QU70与QU120起重机轨道截面轮廓对比

三、轨型选型对照

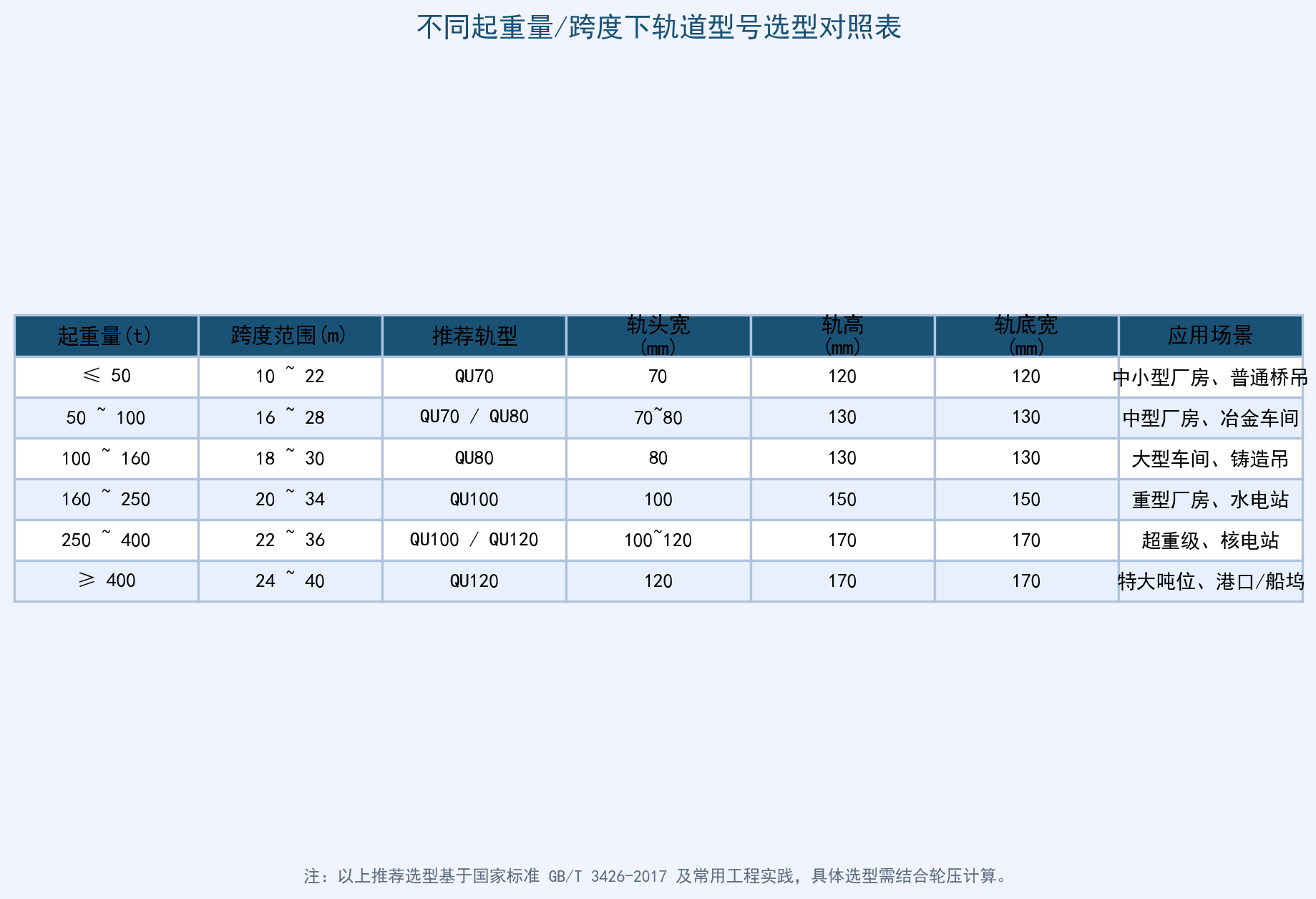

图2：不同起重量下轨型选型对照表

四、轨道安装与焊接要求

轨道安装的关键控制指标包括轨距偏差（±5mm）、轨道纵向高低差（±2mm/2m）和轨道接头间隙（4~6mm）。QU120及以上重型轨道的焊接须采用预热焊接工艺，预热温度不低于200°C，焊后缓冷。轨道固定方式推荐采用压板式固定而非螺栓固定，压板的间距不应大于600mm。轨道接头宜设置在承轨梁支座附近，避免在跨中设置接头。
