MH型门式起重机的净空高度与有效起升高度计算

一、MH型门式起重机空间参数体系

MH型电动葫芦门式起重机的空间参数包括净空高度、有效起升高度、支腿高度和跨度，四个参数之间存在严格的几何约束关系。净空高度是指起重机主梁底部到轨道面的垂直距离，决定了起重机下方可通过的货物和车辆的最大高度。有效起升高度是指吊钩最高位到最低位的垂直行程，取决于起升钢丝绳长度和卷筒容绳量。支腿高度是净空高度的基础尺寸，两者之间相差主梁高度、电动葫芦高度和安全余量。

二、净空高度与有效起升高度的关系

净空高度H净与有效起升高度H起的关系为：H起 = H净 – H梁 – H葫芦 – δ，其中H梁为主梁截面高度，H葫芦为电动葫芦在最高位时的底部高度，δ为安全间距（通常150~300mm）。由公式可知，同样的支腿高度下，主梁截面越矮、电动葫芦高度越低，有效起升高度越大。这也是MH型起重机主梁采用优化截面的原因之一。

对于室外使用的MH型门式起重机，还需考虑轨道基础高度、轮胎上表面至制动器最低点的通过高度等因素。对铁路运输的起重机，净空高度还须满足铁路车辆限界的要求，一般净空高度不低于4.8m。

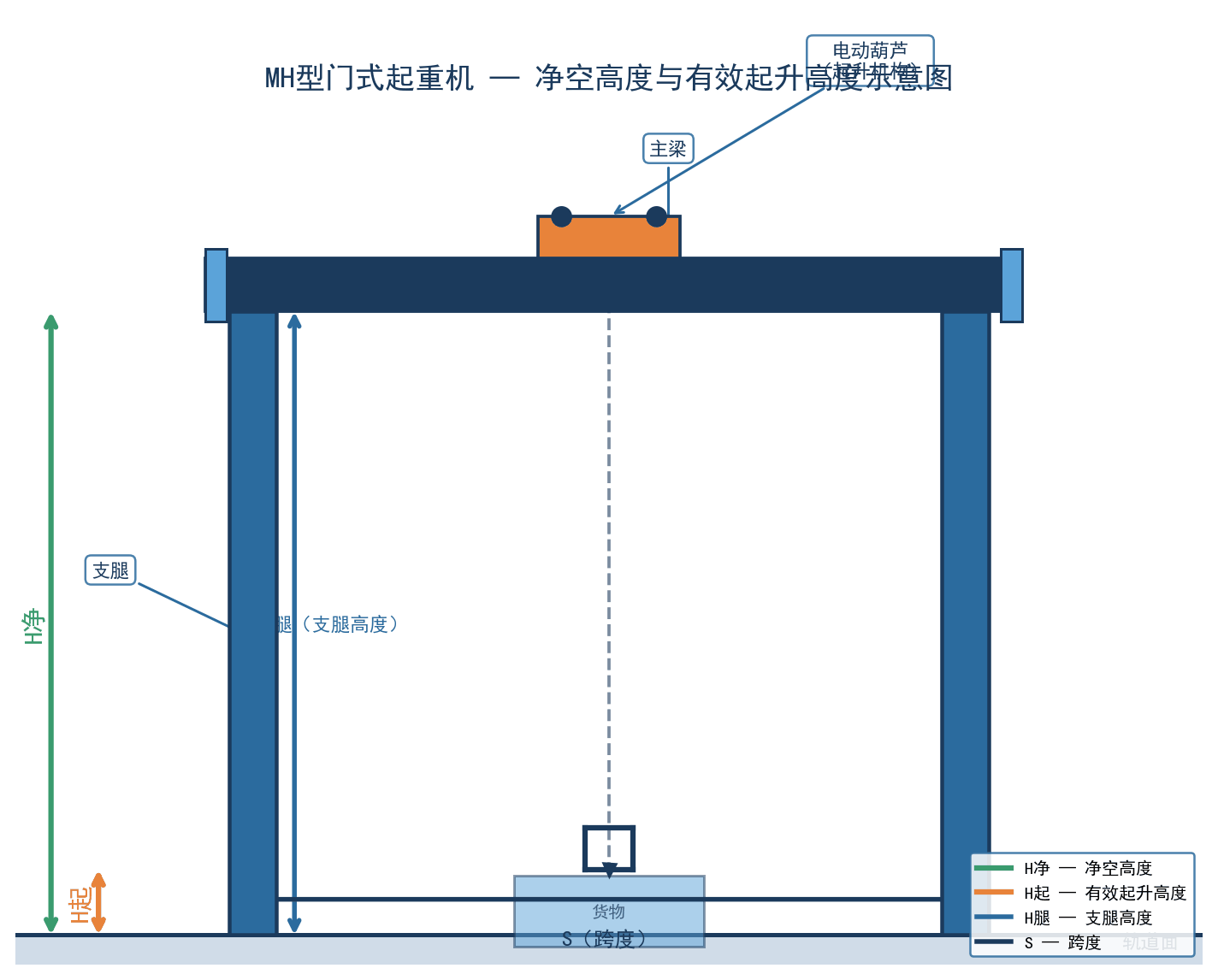

图1：MH型门式起重机净空高度与有效起升高度空间关系

三、参数对照

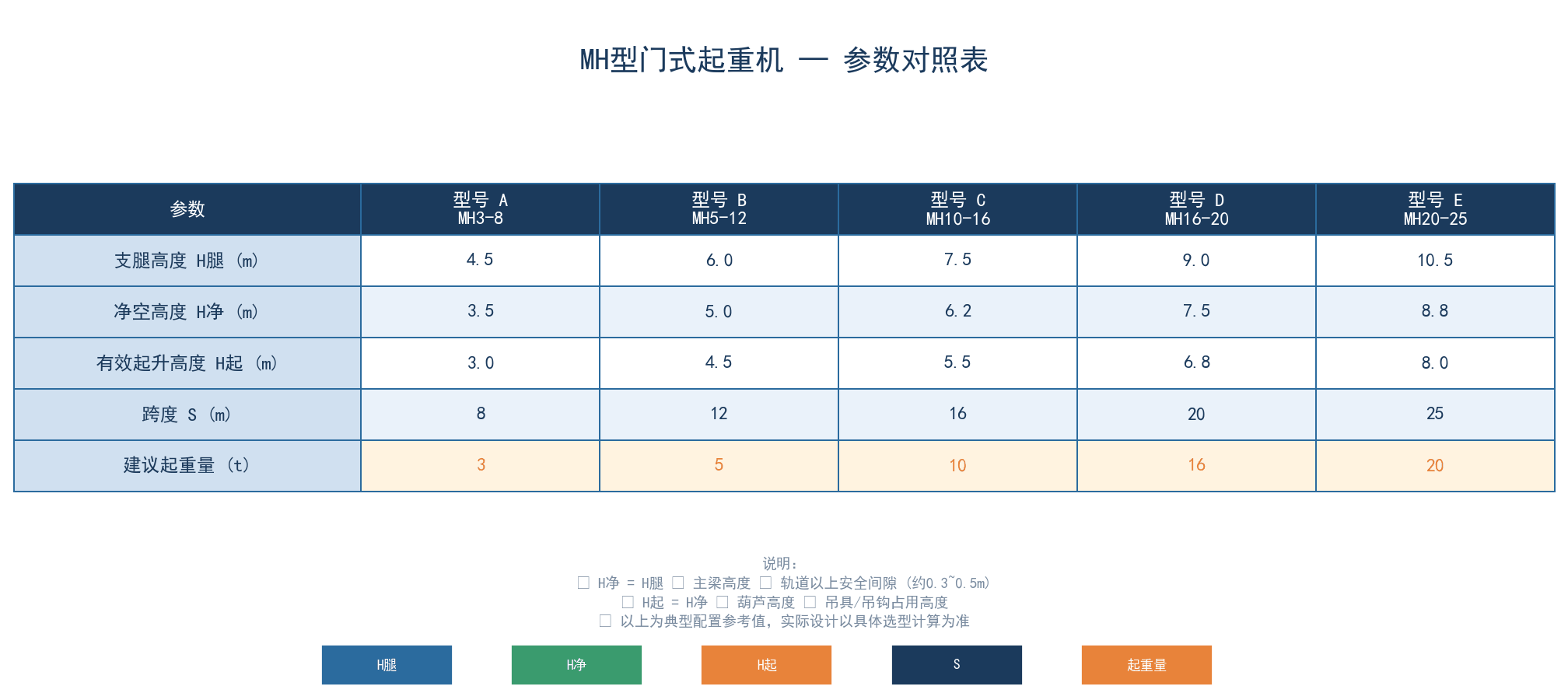

图2：MH型门式起重机空间参数选型对照表

四、选型注意事项

净空高度的选择需要综合考虑使用场地限制、货物运输车辆高度和装卸工艺要求。厂房内使用的MH型门式起重机，净空高度受厂房跨度限制；露天货场的MH型门式起重机则需考虑装卸车辆的通过高度（集装箱运输车的最大高度约4.2m）和堆垛高度。在净空高度受限的情况下，可采用轻量化主梁截面（如梯形截面或桁架式截面）和低净空电动葫芦来最大化有效起升高度。
