LD型起重机跨度过大时的变形控制与结构加强方案

跨度过大带来的主要问题包括主梁刚度不足导致的定位精度下降、小车运行阻力增大、轨道磨损加剧以及疲劳寿命缩短。对于已安装的起重机，可通过结构加强措施改善；对于新建项目，则应在选型阶段综合考虑跨度与工作级别的关系。

二、变形控制方案

主梁变形主要通过预拱度和截面优化来控制。制造时在主梁中部设置预拱度（通常为跨度的1/1000~1/800），以补偿额定载荷下的弹性变形。对于大跨度LD型起重机，可采取以下加强措施。桁架加强即在主梁上方或两侧加装轻型桁架，将主梁的弯曲变形转化为桁架杆件的轴向力，刚度的提升最为显著。主梁加固即增大主梁截面高度或腹板厚度，提高截面惯性矩。增加中间支腿即对于跨度超过30 m且无法更换主梁的现有设备，可在跨中增加辅助支腿。

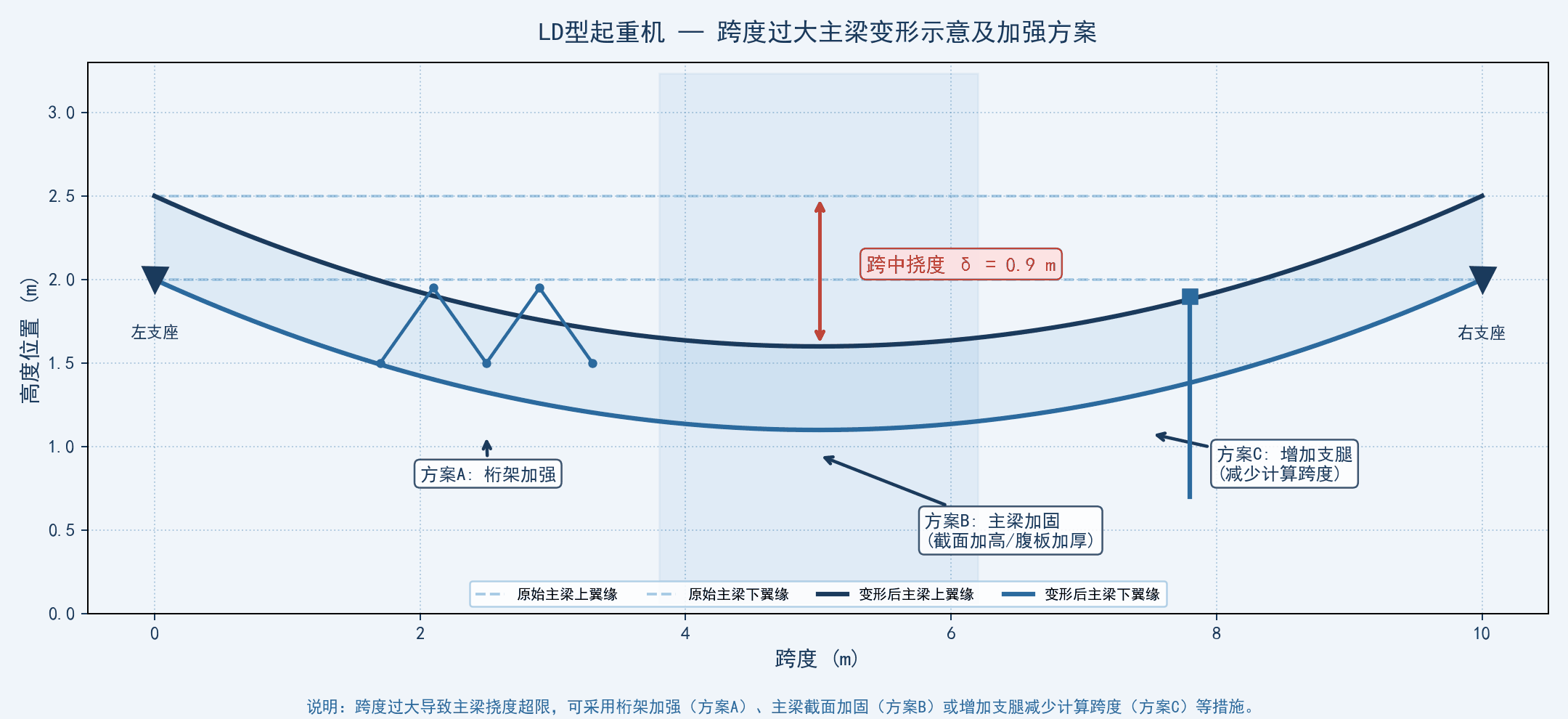

图1：LD型起重机跨度过大时的变形与加强方案

三、参数与方案对照

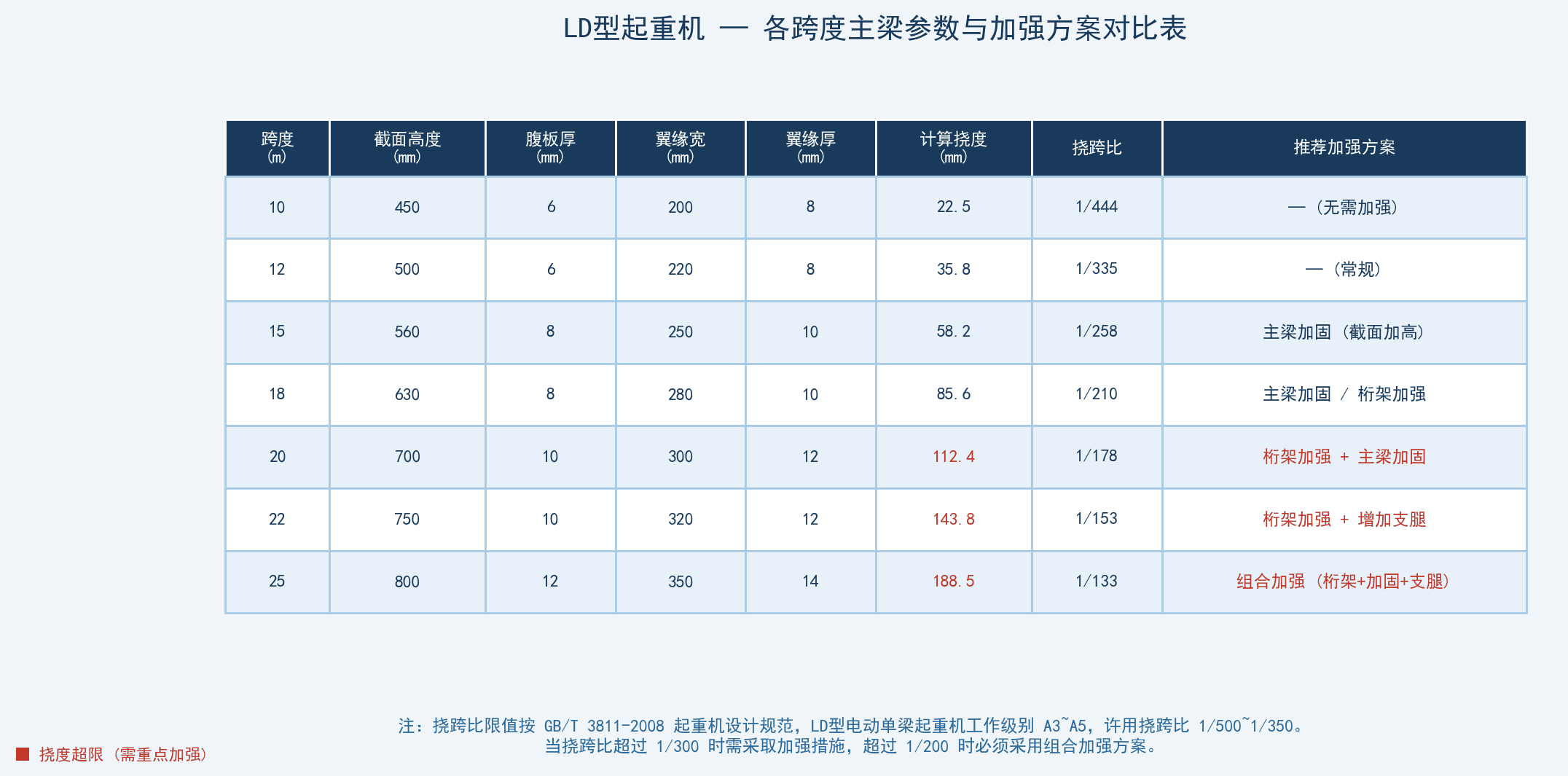

图2：各跨度变形控制与加强方案参数对照

四、结构加强实施注意事项

无论采用哪种加强方案，施工前须完成原结构承载能力鉴定和有限元分析。加强件的焊接须由持证焊工按照工艺评定要求执行，焊接后须进行无损检测。加强完成后须进行1.25倍额定载荷的静载试验，验证挠度是否达到设计要求。
