欧式单梁起重机紧凑结构与优化

一、欧式单梁起重机概述

欧式单梁起重机（European Single Girder Crane）是在传统LD型电动单梁起重机基础上，融合欧洲先进设计理念优化而成的新型起重设备。其核心特点是结构紧凑、自重轻、净空高度低、轮压小，能够在同等厂房条件下提供更大的有效起升高度和更宽的工作范围。欧式单梁起重机广泛应用于精密制造、汽车装配、食品加工、医药生产等对空间利用率要求较高的行业。

与传统LD型单梁起重机相比，欧式单梁起重机在端梁结构、主梁截面形式和驱动机构三方面进行了系统性的优化设计，使得整机性能显著提升。特别是在老厂房改造项目中，欧式单梁起重机可以在不增加轨高的情况下提升有效起升高度，是最经济实用的升级方案。

二、紧凑型端梁设计

欧式单梁起重机的端梁采用有限元优化设计的箱型结构，通过减小端梁长度和高度，使起重机整体尺寸更加紧凑。具体优化体现在以下几个方面：

• 端梁长度缩短30%~40%，减少了对厂房导轨梁的占用，可适配更小的厂房空间
• 端梁与主梁采用高强度螺栓连接，安装精度高、刚度好，相比焊接连接更易于现场安装和调试
• 端梁内侧设置防倾翻装置，确保小车运行安全，避免脱轨事故
• 端梁两端配置聚氨酯缓冲器，有效吸收冲击能量，延长设备使用寿命

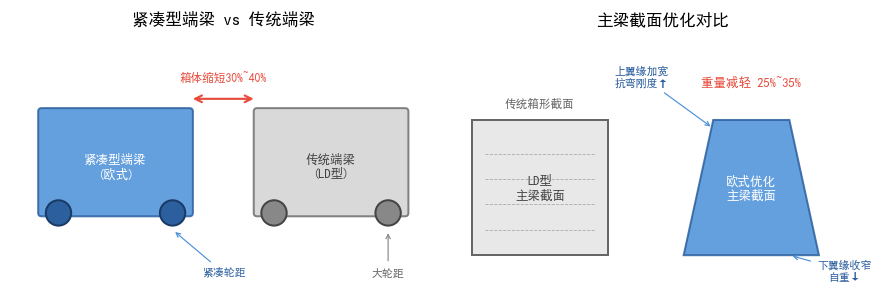

图1：欧式单梁与传统LD型结构对比示意图

三、优化主梁截面

欧式单梁起重机的主梁截面经过拓扑优化设计，采用上翼缘加宽、下翼缘收窄的非对称截面形式，使材料分布更加合理。这种优化设计带来的优势包括：静刚度提升15%~20%，有效减少主梁下挠变形；自重减轻25%~35%，显著降低轮压和厂房承载要求；有效起升高度增加200~400 mm，在相同厂房高度下可吊运更高尺寸的工件。

四、主要技术参数

以下为欧式单梁起重机与同规格LD型在主梁高度和自重方面的直接对比，可以看到欧式单梁在各个吨位等级上均具有显著优势。

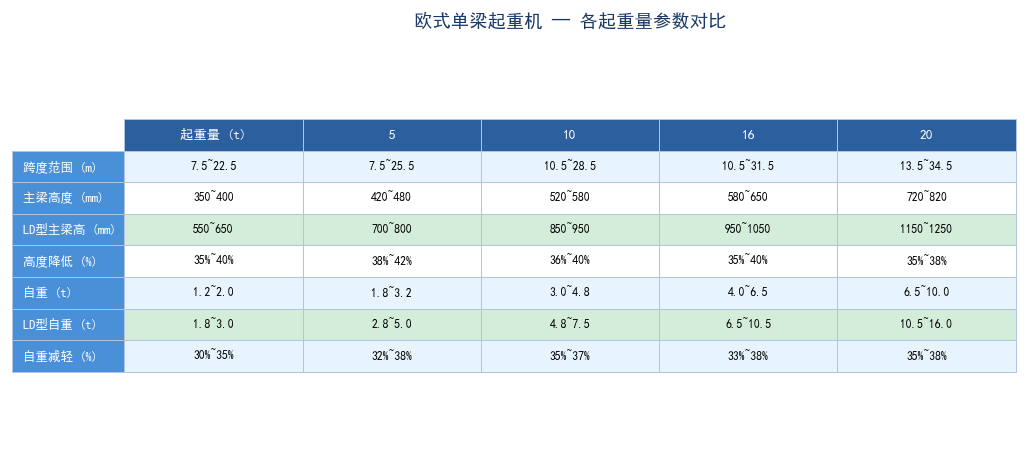

图2：欧式单梁各起重量参数对比

五、驱动机构优化

欧式单梁起重机采用三合一驱动机构（减速电机+制动器+编码器一体式设计），相比传统分体式驱动，具有以下优势：体积减小40%，机构更加紧凑；传动效率提高至95%以上，能耗显著降低；维护间隔延长至5000小时，减少停机维护时间；运行噪音低于65 dB，操作环境更加舒适。驱动机构采用变频调速控制，起制动平稳，定位精度可达±5 mm，满足精密吊装作业要求。
