MG型门式起重机的主梁结构与跨度参数匹配方案

一、主梁结构型式

MG型门式起重机的主梁主要有两种结构型式：箱形梁和桁架梁。箱形梁适用于中小跨度（10-30m），结构紧凑、抗扭刚度好；桁架梁适用于大跨度（20-50m），自重轻、风阻小。对于跨度超过40m的超大门式起重机，通常采用桁架梁或钢管桁架结构。

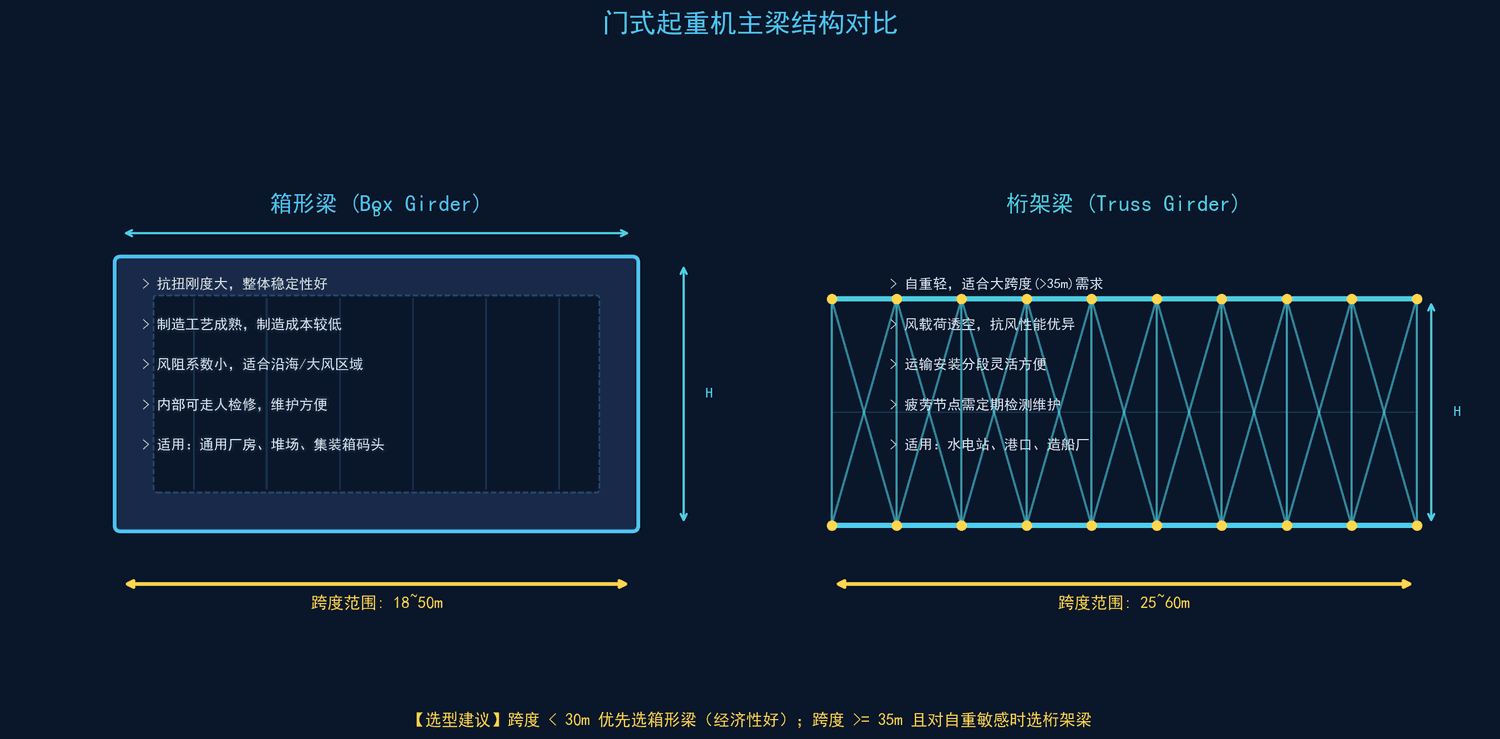

图1：MG型门式起重机主梁结构型式与跨度对应关系

二、跨度参数

MG型的标准跨度范围广，从10m至50m，每3-5m一档。跨度选择受限于场地尺寸和轨道基础条件。跨度较小时（≤20m），箱形梁的性价比最高；跨度在20-35m时，箱形梁和桁架梁均可选，需综合比较自重和制造成本；跨度超过35m时，桁架梁的轻量化优势明显。

三、起重量与跨度交叉匹配

起重量和跨度是MG型选型的一对核心约束。大跨度+大起重量时，主梁高度和自重急剧增加，不仅影响制造成本，还需要校核轨道基础的承载力。

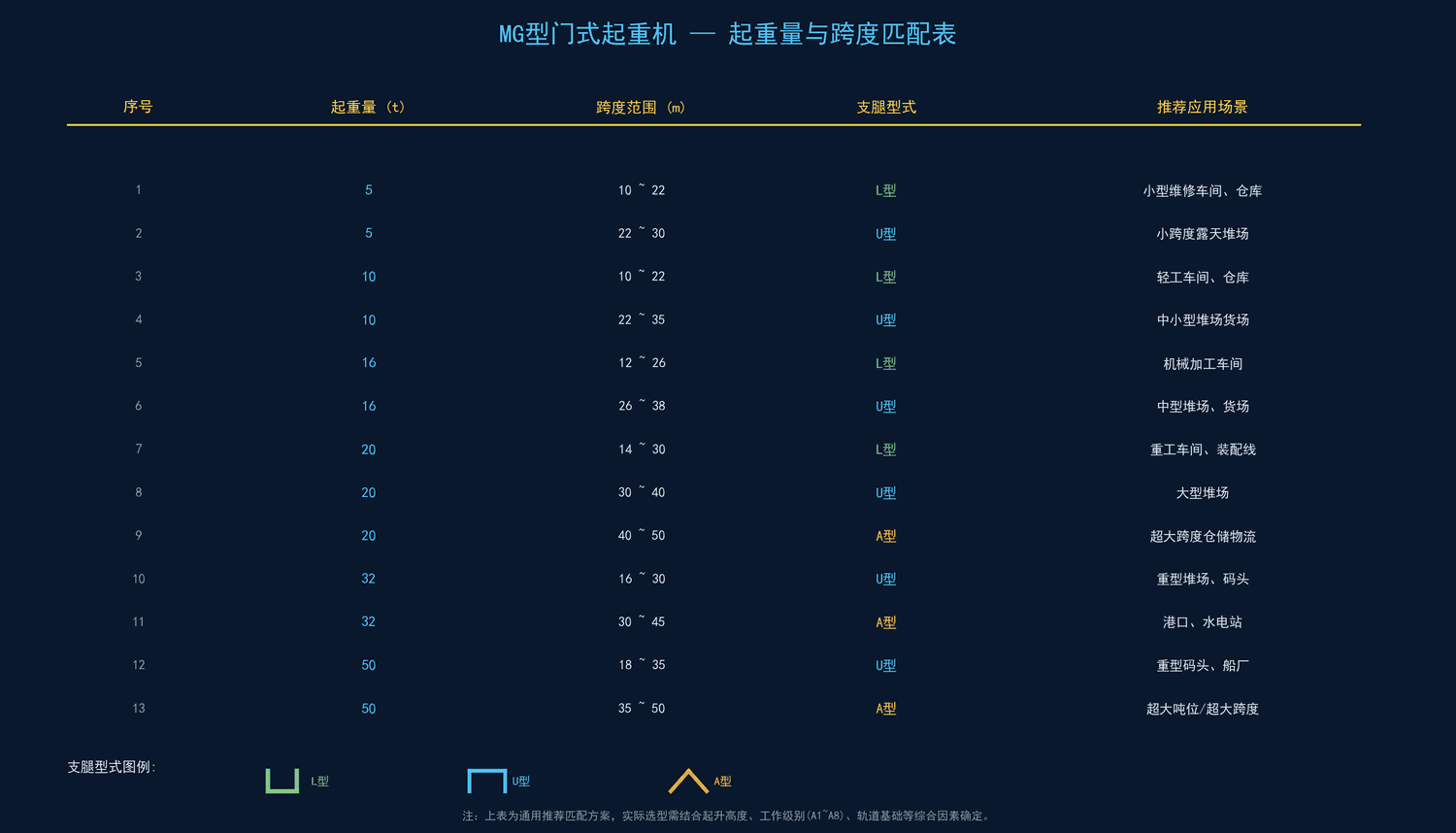

图2：MG型起重量、跨度与支腿型式匹配参考

四、支腿结构选型

MG型的支腿型式主要分为L型、U型和A型三种，选择依据为跨度和使用功能需求。

• L型支腿：适用于中小跨度（10-25m），结构简单，制造方便。一条支腿为L形，另一条为直腿，通过空间换取跨度内的有效通过宽度
• U型支腿：适用于中等跨度（20-35m），支腿为U形框架结构，刚性好，适合带悬臂的工况
• A型支腿：适用于大跨度（30-50m），两条支腿均呈A形，整体稳定性最好，抗风能力强

五、选型注意事项

• 轨道基础：MG型对轨道基础要求高，大吨位大跨度时应采用钢筋混凝土轨枕或连续轨道梁基础
• 抗风设计：门式起重机侧向迎风面大，必须配置夹轨器或锚定装置，工作状态抗风能力≥8级
• 安装方式：大跨度MG型可采用分体运输、现场拼装的方式，需预留拼装场地和起重设备
• 悬臂长度：需要悬臂作业时，悬臂长度一般不超过跨度的1/3，且需做悬臂端挠度校核
