QY型绝缘桥式起重机的规格选型：绝缘等级与电气安全要求

一、绝缘等级参数

QY型绝缘桥式起重机的绝缘等级分为10kV、35kV和110kV三个等级，分别对应不同的工作电压环境和安全要求。绝缘等级越高，所需安全距离越大，绝缘部件尺寸也越大。

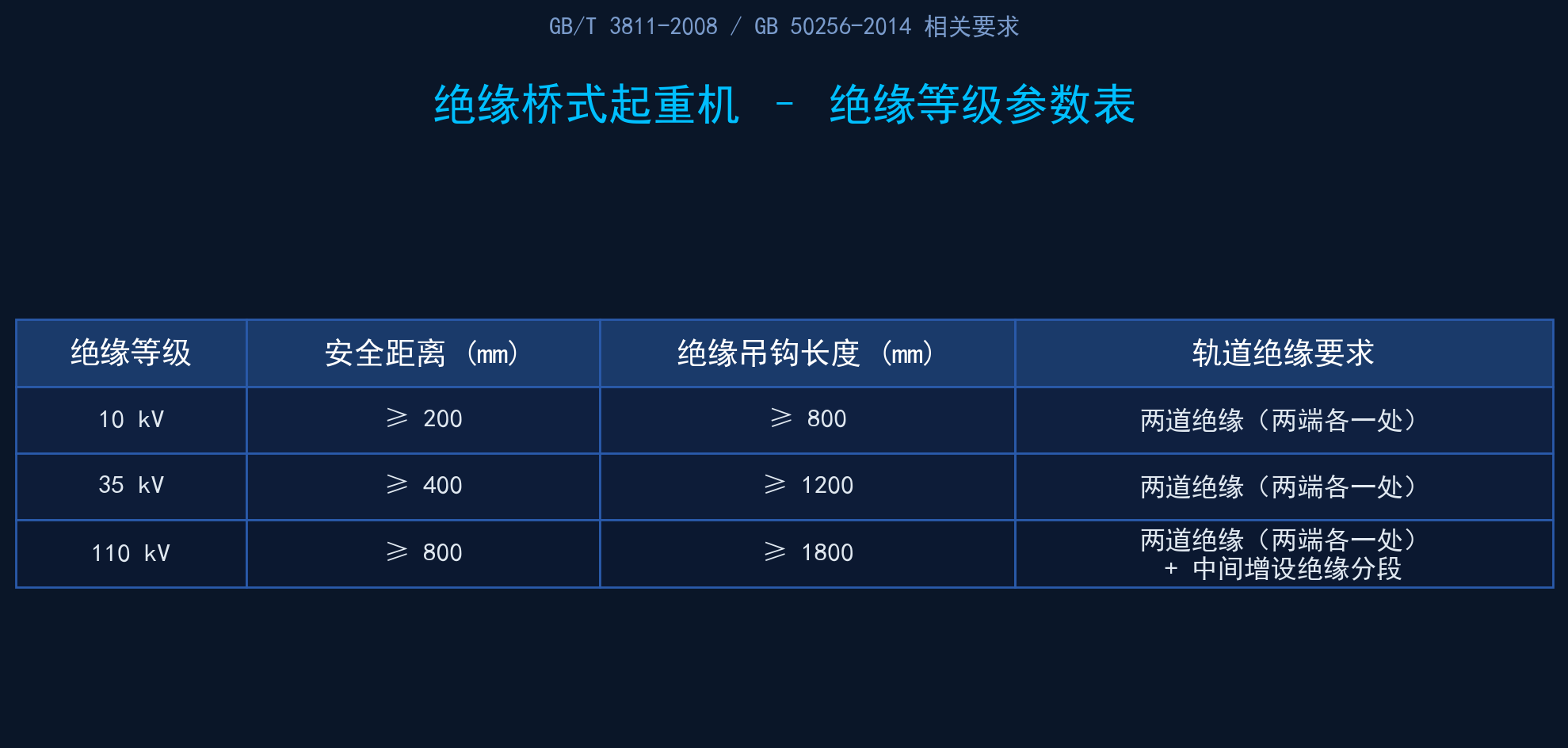

图1：绝缘桥式起重机绝缘等级参数对照

二、绝缘结构配置

QY型的绝缘系统由三部分组成：吊钩组绝缘、小车绝缘和轨道绝缘。三者共同构成完整的绝缘保护链，任何一处绝缘失效都会破坏整体安全性。

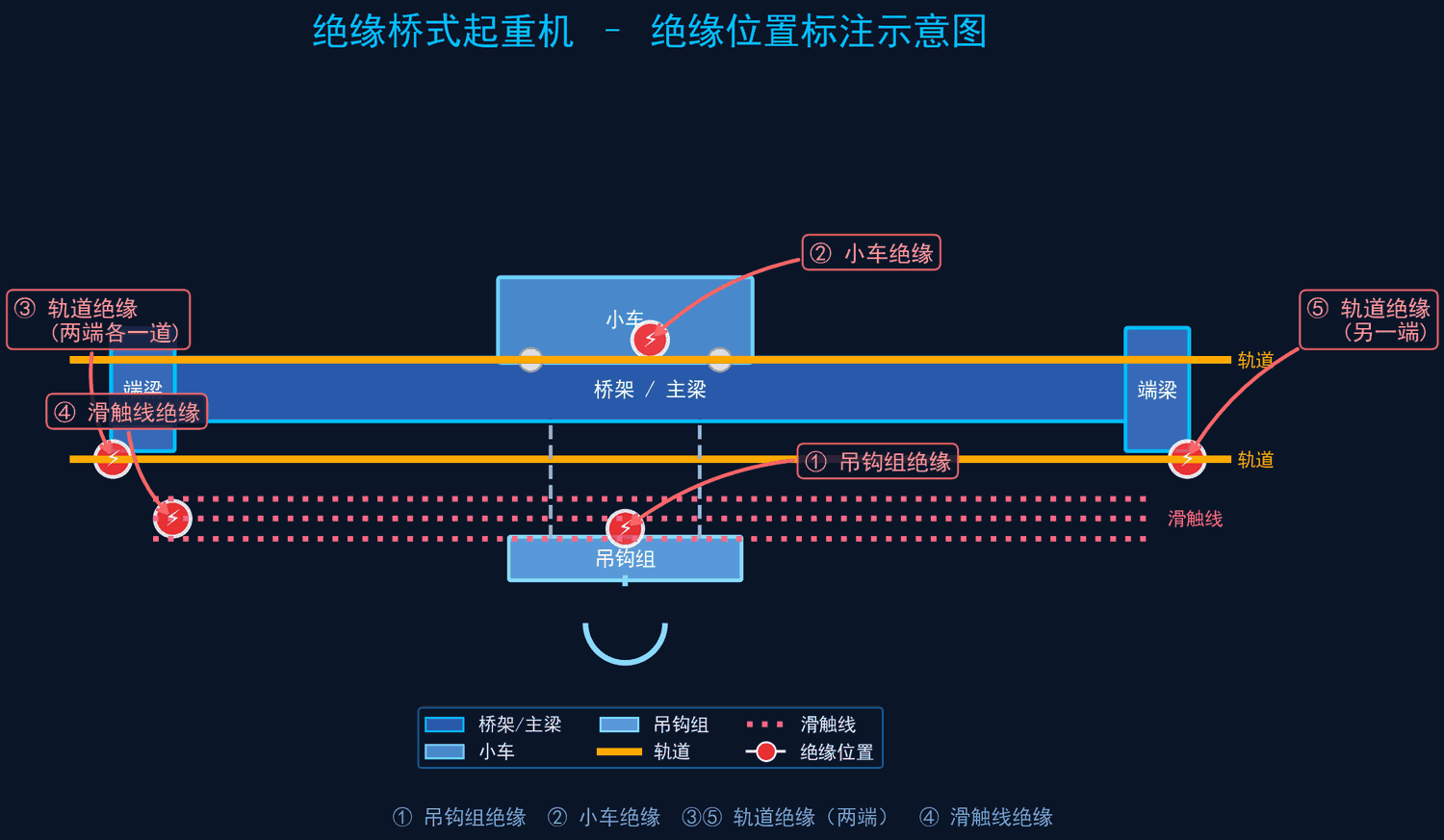

图2：QY型绝缘起重机绝缘位置标注示意

2.1 吊钩组绝缘

位于吊钩与钢丝绳之间，采用绝缘拉杆或绝缘吊环结构，材质为环氧玻璃纤维或聚酯玻璃钢。绝缘拉杆需满足规定的泄漏电流要求：在1.5倍额定电压下，泄漏电流不超过1mA。绝缘拉杆的表面应做防污闪涂层处理，定期清洁并做耐压试验。

2.2 小车绝缘

在小车架与车轮之间设置绝缘垫板，切断通过小车车轮向桥架的漏电路径。绝缘垫板采用高强度绝缘层压板，厚度≥8mm（10kV级）或≥12mm（35kV级以上）。垫板的抗压强度应满足小车轮压要求，长期使用后不得出现明显蠕变。

2.3 轨道绝缘

在轨道接头处设置绝缘垫板和绝缘套管，将轨道分割成独立的绝缘段。10kV级要求两端各设一道绝缘，110kV级需在轨道中间增设分段绝缘。绝缘垫板材质为环氧树脂板，绝缘套管材质为玻璃纤维增强塑料。

三、电气系统特殊要求

QY型的电气系统需要满足以下特殊要求：滑触线采用绝缘护套保护，集电器与滑触线接触部位设置防电弧罩；所有控制箱和接线盒的防护等级不低于IP54；电缆采用阻燃型并穿金属管敷设；整机设置接地保护，接地电阻不大于1Ω；在驾驶室和电气室内设置绝缘地板。

四、选型注意事项

• 工况确认：必须准确测量作业环境的对地电压，绝缘等级应高于实际工作电压一个等级
• 定期检测：绝缘部件每半年进行一次耐压试验和泄漏电流检测，数据归档保存
• 环境条件：高温、高湿、粉尘环境会加速绝缘老化，需适当缩短检测周期
• 联锁保护：起重机应配置绝缘监测装置，当绝缘电阻低于设定值时发出声光报警
