MH型电动葫芦门式起重机以电动葫芦作为起升机构，相比MG型起重量较小、结构更轻便，是中小吨位物料搬运的经济型门吊方案。选购MH型的关键在于确定起重量、跨度和悬臂长度的合理组合。
一、起重量与跨度选型
MH型的标准起重量为5t、10t、16t、20t，跨度范围为10-30m。起重量越大，主梁截面高度和自重相应增加，同时跨度也会受到限制。。也可参考本站起重机相关内容。
| 起重量(t) | 跨度范围(m) | 悬臂长度(m) | 起升高度(m) | 推荐主梁型式 |
|---|---|---|---|---|
| 5 | 10-25 | 3-6 | 6-12 | 工字钢或箱形 |
| 10 | 12-28 | 3-6 | 6-12 | 箱形梁 |
| 16 | 14-30 | 4-8 | 9-18 | 箱形梁 |
| 20 | 16-30 | 4-8 | 9-18 | 箱形梁 |

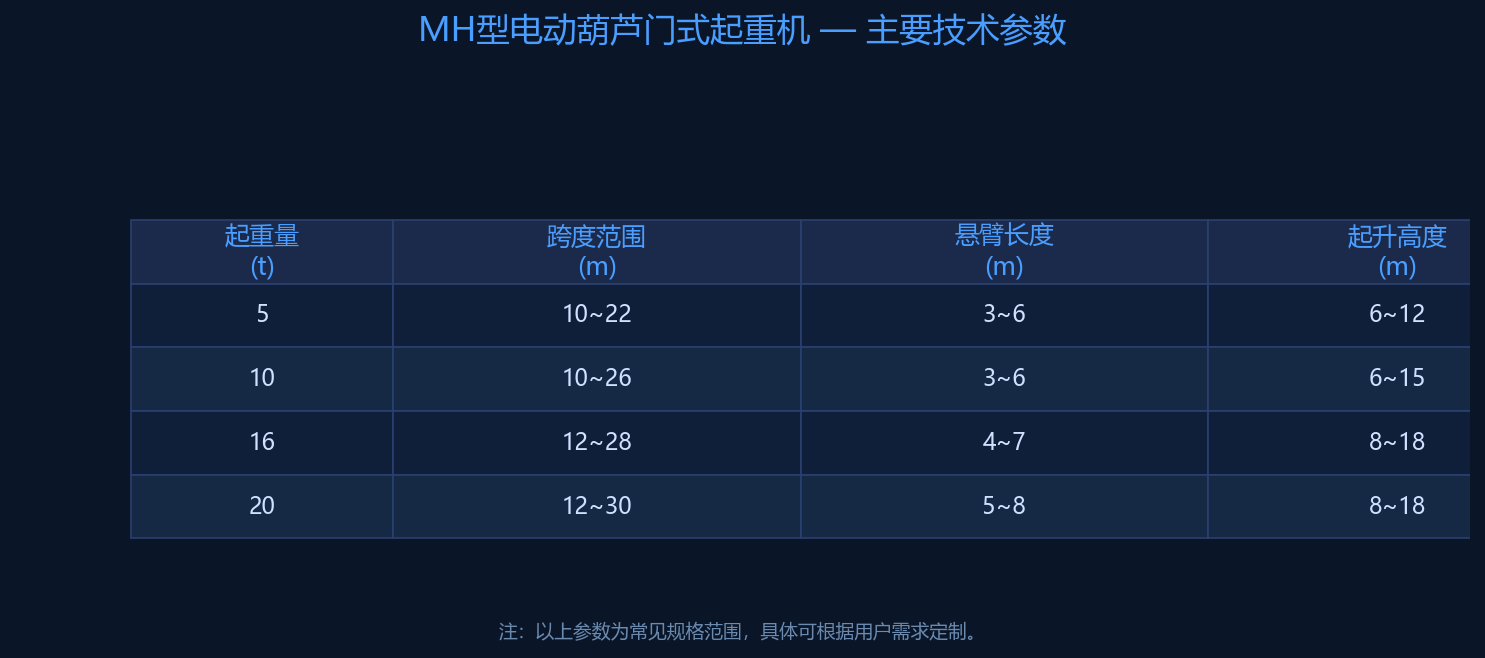

图1：MH型起重量、跨度与悬臂长度匹配参考
二、悬臂长度对选型的影响
悬臂是MH型区别于MG型的重要特征。悬臂增加了起重机的服务范围，使吊运作业可以覆盖轨道以外的区域。悬臂长度一般不超过跨度的1/3。悬臂端在满载时的挠度值不应超过悬臂长度的1/350，这是主梁截面设计的关键约束条件。
悬臂越长，主梁需做的加强处理越多，同时支腿承受的偏心载荷越大。对于悬臂长度≥6m的工况，建议在主梁上设置反拱以抵消满载时的下挠变形。
三、主梁与支腿结构
MH型的主梁分为工字钢直做和箱形梁两种型式。小跨度小吨位（5t/跨度≤15m）可采用工字钢直做加加强筋，经济实惠；中大吨位或大跨度时必须采用箱形梁，以保证足够的抗弯和抗扭刚度。

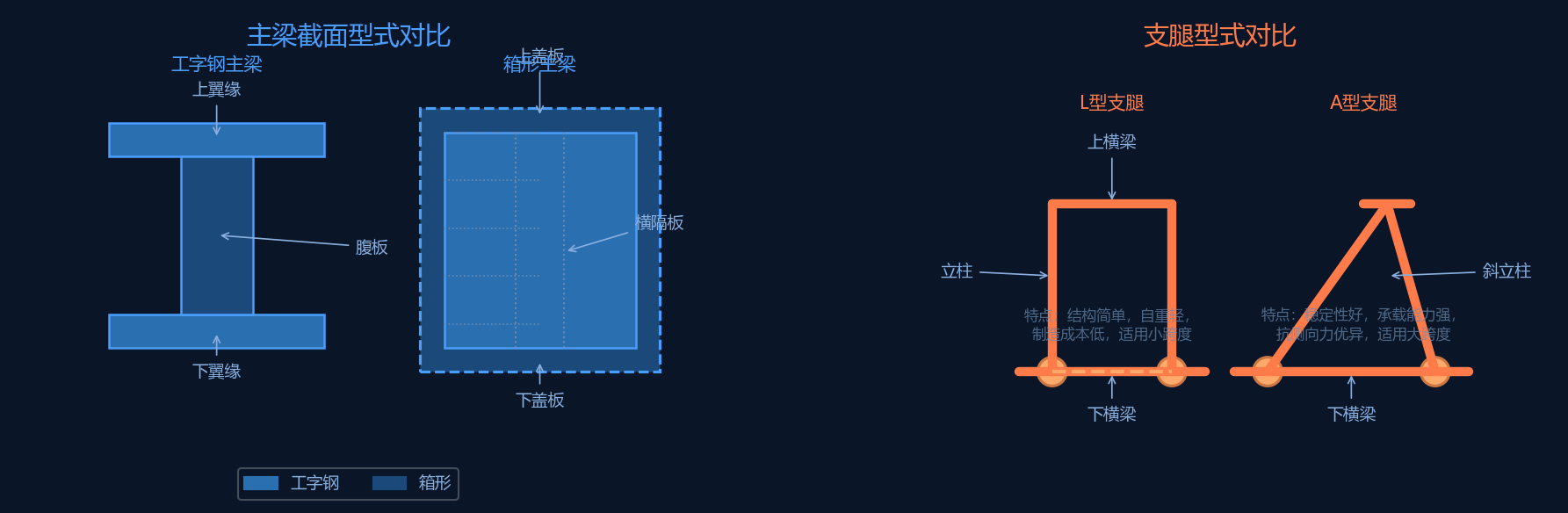

图2：MH型主梁截面与支腿型式对比
支腿型式分为L型和A型两种。L型支腿结构简单、占用空间小，适用于中等跨度；A型支腿整体稳定性好，适用于大跨度或悬臂较大的工况。支腿与主梁的连接节点是结构设计的关键部位，需进行有限元分析校核应力集中。
四、电动葫芦选型
MH型配用CD1型或MD1型电动葫芦。选型时需注意：葫芦的轨道小车必须与主梁工字钢的翼缘宽度匹配，小车车轮的轮距应能均匀分布在工字钢翼缘上。对于室外使用的MH型，建议选用防雨型电动葫芦，电机防护等级不低于IP54。
五、选型注意事项
- 轨道基础：MH型自重较轻，对轨道基础要求相对较低，但仍需确保轨道平整度和直线度
- 使用环境：室外使用的MH型必须配备防风夹轨器或锚定装置，风速>6级时应停止作业
- 电动葫芦维护：起升机构位于主梁下方，维护空间有限，建议预留检修平台
- 安装条件：MH型可在现场组装，但需配备汽车吊辅助安装，吊装前编制专项施工方案
