QZ型抓斗桥式起重机是专为散状物料搬运设计的双梁桥式起重机，配备抓斗作为取物装置，广泛用于港口、电厂、冶金企业的煤、矿粉、砂石等物料装卸作业。规格选型的核心在于起重量与抓斗容量的匹。也可参考四绳抓斗工作原理与结构参数：双绳四绳区别相关内容。配。
一、起重量与抓斗容量匹配
QZ型起重机的起重量由抓斗自重和物料重量共同决定。标准抓斗自重约占起重量40%-50%。例如5t起重量配0.8m³抓斗，抓斗自重大约2t，实际载料约3t。起重量规格系列为5t、10t、16t、20t、32t。
| 起重量(t) | 抓斗容量(m³) | 抓斗自重(t) | 起升速度(m/min) | 开闭速度(m/min) | 适用物料密度(t/m³) |
|---|---|---|---|---|---|
| 5 | 0.8 | 2.2 | 20 | 40 | 1.0-1.5 |
| 10 | 1.5 | 4.0 | 16 | 35 | 1.2-2.0 |
| 16 | 2.5 | 6.5 | 12 | 30 | 1.5-2.5 |
| 20 | 3.5 | 8.5 | 10 | 25 | 1.5-2.5 |
| 32 | 5.0 | 12.0 | 8 | 20 | 2.0-3.0 |
选型时需根据物料堆密度确定抓斗容量：密度大选小斗，密度小选大斗，确保抓斗满载时总重不超过额定起重量。
二、起升高度与抓斗开闭行程
QZ型的起升高度需同时满足抓斗的提升和开闭要求。标准起升高度为16-30m，特殊可达40m。抓斗开闭行程是起升高度的关键参数，开闭绳的行程应比起升绳长10%-15%，以确保抓斗在任意高度都能充分开闭。
开闭机构和起升机构分别由两台独立的卷扬机驱动，两套钢丝绳系统独立运行。起升绳承受抓斗和物料总重，开闭绳在抓斗闭合时承担载荷，在开斗时基本无载。

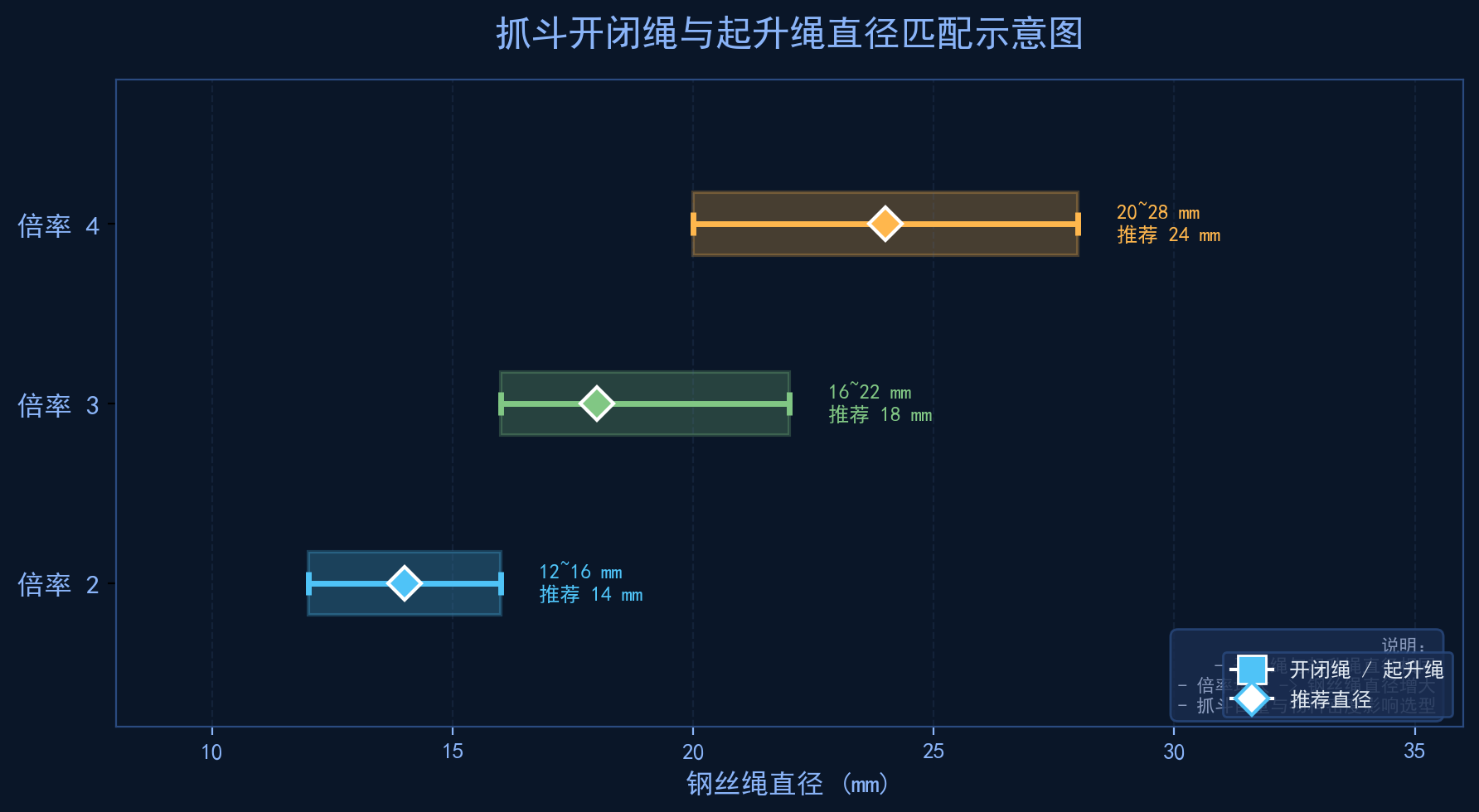

三、钢丝绳规格选型
QZ型的钢丝绳分为起升绳和开闭绳，两者的直径、结构和强度等级需要根据实际工况分别选型。起升绳承受持续载荷，推荐选用抗扭型钢丝绳；开闭绳需要承受频繁弯曲，推荐选用柔软性好的钢丝绳。
钢丝绳直径的选择应保证安全系数≥6（M5工作级别）或≥7（M6以上级别）。对于起重16t及以上的QZ型，建议采用4倍率钢丝绳绕法以降低单绳张力。
四、工作级别与机构配置
QZ型的工作级别通常为M5-M7（机构工作级别），高于通用桥式起重机，因为抓斗作业频繁且冲击载荷大。M5级适用于间歇作业，M7级适用于连续作业。高工作级别的QZ型需配置加强型卷筒组、耐磨钢丝绳和强制润滑系统。
五、选型注意事项
- 物料特性：物料的粒度、湿度、磨蚀性直接影响抓斗斗容和材质选择，研磨性强的物料需用耐磨钢抓斗
- 作业频率：每小时抓取次数决定工作级别选择，频繁作业必须提高工作级别
- 供配电：抓斗的起升+开闭双电机同时工作，总功率大于同等吨位普通QD型，需校核供电容量
- 控制方式：推荐采用PLC+变频控制，实现抓斗的平稳开闭和准确就位
