LX型电动单梁悬挂起重机的技术参数与选型要点全解

一、起重量与跨度规格

LX型悬挂起重机的标准起重量为1t、2t、3t、5t、10t，常用规格为5t。跨度范围为3m至15m，比LD型跨度小，因为悬挂梁的承载能力受限于厂房结构。。也可参考本站起重机相关内容。

二、悬挂装置参数

悬挂装置是LX型区别于LD型的核心部件，由悬挂梁、吊板组件、连接螺栓和销轴组成。悬挂装置的承载力决定了整机的安全性能。

悬挂梁通常采用Q355B工字钢或H型钢，通过高强度螺栓与厂房承重梁连接。吊板厚度根据起重量选取：5t以下取12-16mm，5t-10t取16-20mm。连接螺栓等级不低于8.8级，预紧力按设计力矩执行。

三、起升机构参数

LX型配备CD1型或MD1型电动葫芦。CD1型为单速（起升8m/min），MD1型为双速（8/0.8m/min）。起升高度受厂房净空限制，标准起升高度为6m、9m、12m、18m、24m、30m。在实际工程中，需根据轨道面至厂房顶部的净空减去电动葫芦自身高度和设备安全距离（≥200mm）来确定。

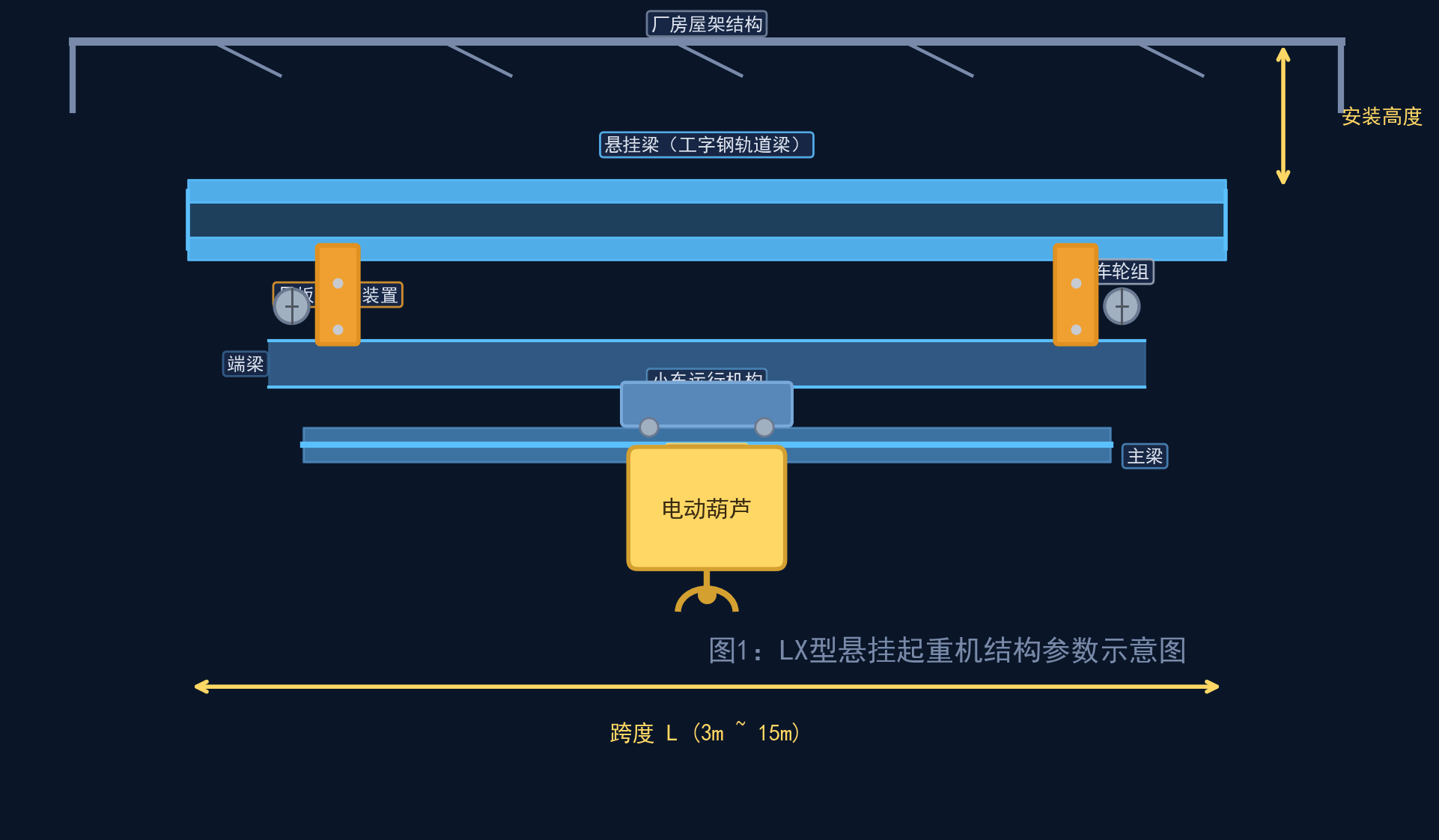

图1：LX型悬挂起重机结构参数示意

四、运行机构参数

LX型的大车和小车运行机构均采用三合一减速器（电机+制动器+减速器一体化），结构紧凑。大车运行速度为10-20m/min，小车运行速度为10-20m/min。车轮材料为ZG310-570或65Mn，踏面淬硬深度不低于5mm，硬度HRC40-50。

车轮轮缘与轨道的间隙通常为3-5mm。间隙过小可能导致卡阻和啃轨，间隙过大会引起运行晃动，需要根据实际安装精度调整。

河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位型电动单梁悬挂起产品及服务，欢迎咨询选型方案。

五、选型要点

• 厂房结构校核：LX型的所有荷载通过悬挂装置传递至厂房梁，选型前必须请结构工程师校核厂房的承载能力
• 净空高度：悬挂式起重机占用顶部空间，需确保电动葫芦在最高位置时与厂房顶部有≥200mm的安全距离
• 轨道梁选型：悬挂梁跨度不宜超过15m，否则变形过大影响运行平稳性
• 摆动控制：悬挂式结构在启动和制动时会有摆动现象，变频器加减速时间应适当加长以减小摆动
• 检修通道：LX型顶部维护不便，应预留检修通道或配置升降平台

河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位起重机的技术产品及服务，欢迎咨询选型方案。

图2：LX型悬挂梁型号与跨度、起重量对照
