LX型电动单梁悬挂起重机结构特点与工作原理详解

一、LX型电动单梁悬挂起重机概述

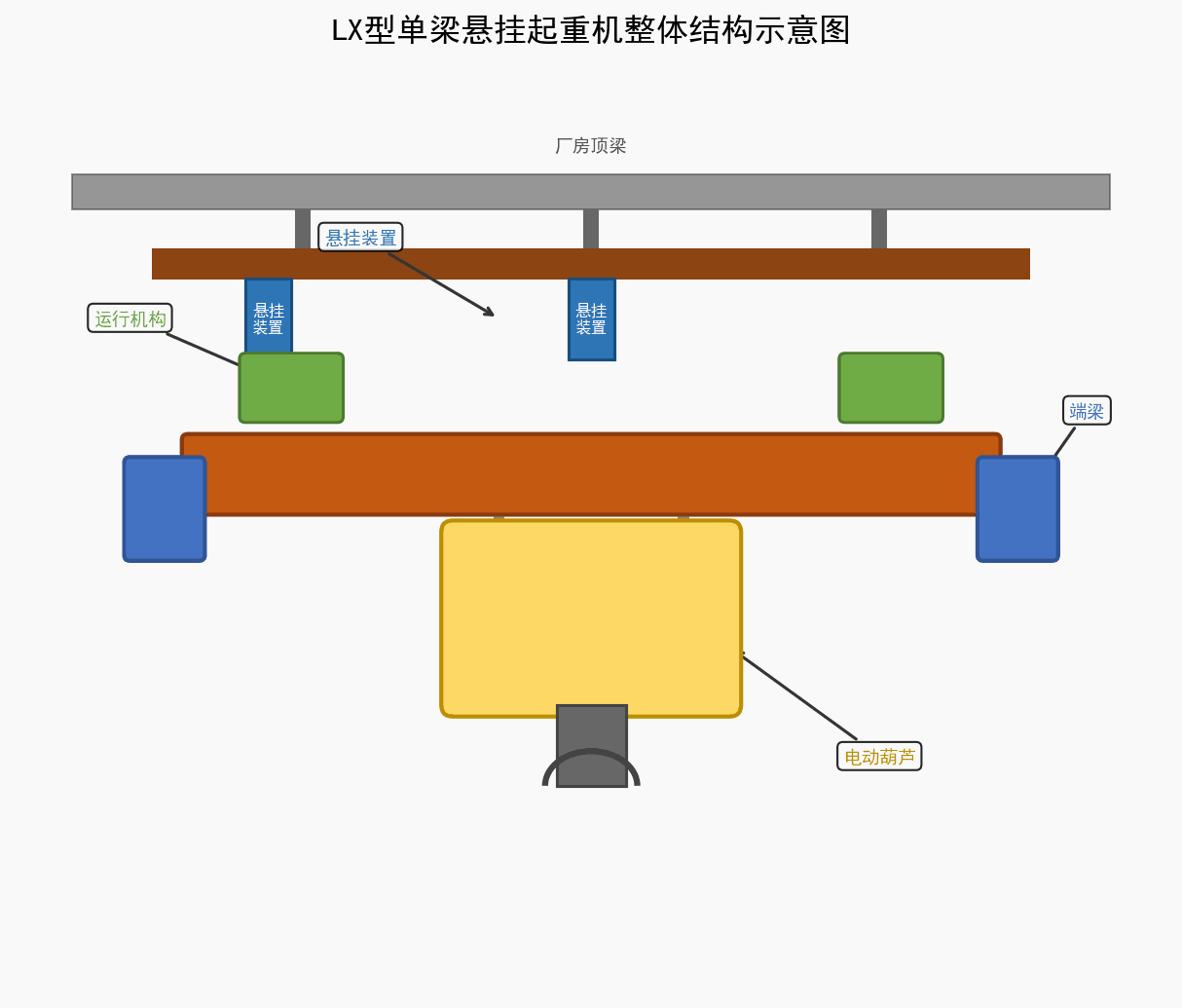

图1：LX型电动单梁悬挂起重机整体结构示意图

LX型电动单梁悬挂起重机是一种将整机悬挂在厂房屋架或轨道梁下方运行的轻小型起重设备，属于电动单梁起重机的重要分支。与传统支承式单梁起重机不同，LX型起重机通过其端梁上的行走轮悬挂于工字钢轨道下翼缘上，整机完全依靠上部轨道承载，不占用车间地面空间，从而显著提升了车间地面的利用率。。也可参考本站起重机相关内容。

该机型起重量范围通常为0.5t至5t，跨距可达3m至15m，工作级别为A3～A5，适用于轻、中级工作制场合。其结构紧凑、自重大幅降低、对厂房载荷要求较低，因此在轻工、机械加工、仓储物流、食品加工、电子装配等行业得到了广泛应用。随着现代工厂对空间利用率和柔性物流要求的不断提高，LX型悬挂起重机正在成为越来越多中小型企业首选的物料搬运方案。

二、型号含义与命名规则

2.1 LX型号构成解析

LX型起重机型号的编制遵循GB/T 3811《起重机设计规范》及JB/T 1306《电动单梁起重机》等行业标准。型号中各字母和数字代表特定的技术含义：

2.2 LX与LD、LDA型号的区别

在电动单梁起重机系列中，LX、LD、LDA是三种常见的型号。LD型为”电动单梁起重机”（Liang Dan），其主梁支承在两端端梁上，端梁下方装有行走轮在轨道上翼缘行走；LDA型是LD型的改进版本，采用三合一减速电机驱动；而LX型则为”悬挂式”，其最根本的区别在于：

LX型的行走轮在工字钢轨道下翼缘上运行，整机悬挂于轨道下方；而LD/LDA型则是在轨道上翼缘上运行，整机支承于轨道上方。

三、主梁结构设计

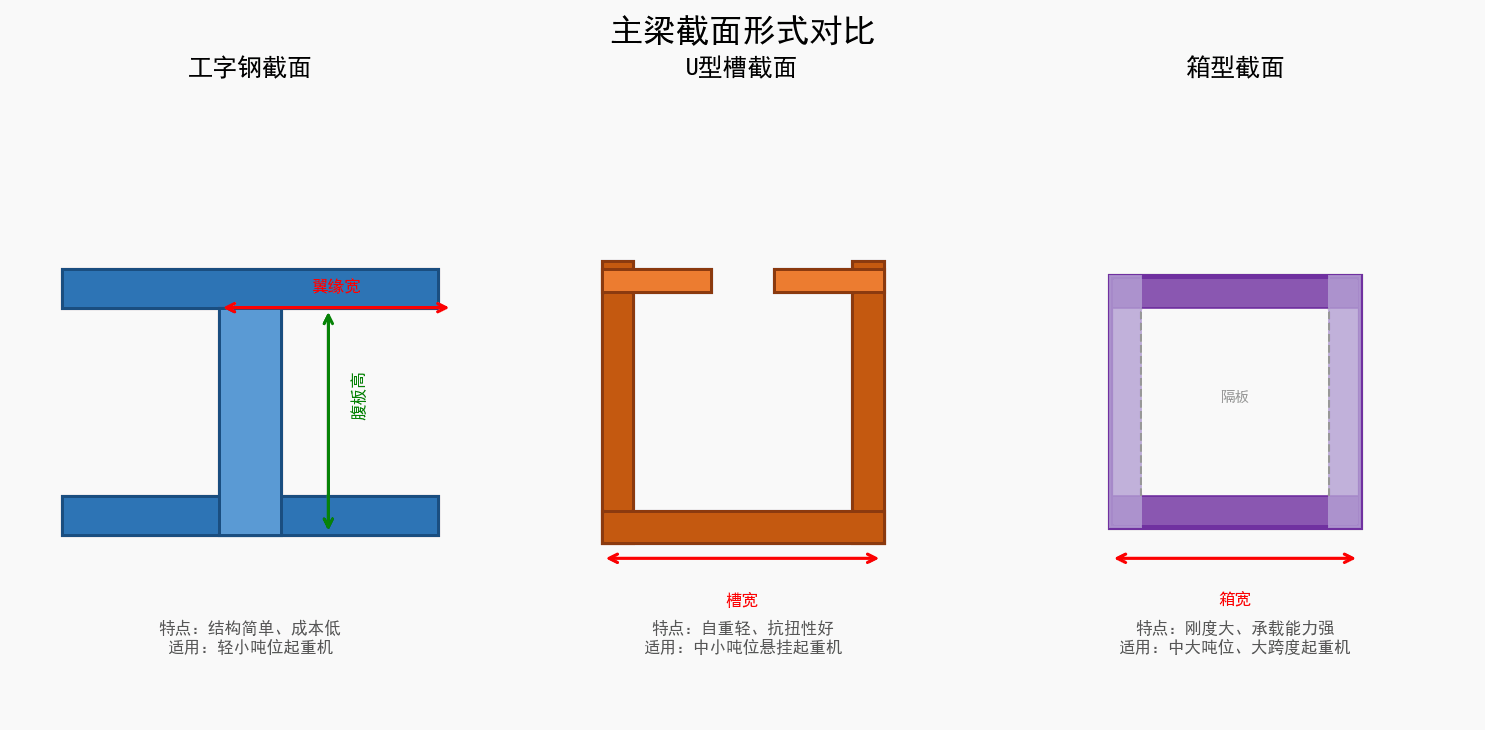

图2：主梁截面形式对比（工字钢 vs U型槽 vs 箱型）

h3>3.1 工字钢主梁

LX型起重机的主梁是整机的核心承载构件，承担着起升载荷、小车载荷及自身重量的全部竖向力。早期及中小吨位的LX型起重机通常采用单根热轧工字钢作为主梁。工字钢具有截面模量大、抗弯性能好、腹板厚度分布合理等特点，能够以较小的自重获得较高的承载能力。

主梁采用的工字钢规格根据起重量和跨度不同而选择，常用型号包括20a～45a工字钢。工字钢的选型需满足强度、刚度和稳定性三方面要求：在额定载荷作用下，主梁跨中挠度不得超过跨度的1/700；工字钢截面的弯曲正应力应小于材料的许用应力；同时需考虑工字钢翼缘的局部稳定性和整体侧向失稳问题。

3.2 U型槽加强结构

对于跨度较大或起重量较高的LX型起重机，单纯采用工字钢主梁可能无法满足刚度要求。此时，工程上广泛应用

工字钢加U型槽（或称槽形加强板）的组合截面

。U型槽焊接在工字钢上翼缘的两侧，与工字钢腹板和上翼缘共同构成一个闭合或半闭合的箱形截面，大幅提高了主梁的抗弯截面模量和抗扭刚度。

U型槽加强结构具有以下显著优势：

• 刚度提升明显：组合截面的惯性矩可比单纯工字钢提高30%～50%，有效控制跨中挠度；
• 抗扭性能增强：闭合截面结构对偏心载荷引起的扭转效应抵抗能力更强；

• 局部稳定性改善：

  上翼缘受压区的约束条件改善，不易发生局部屈曲；

• 葫芦小车运行通道：

  U型槽上平面可作为电动葫芦小车的行走轨道，结构功能一体化。

3.3 主梁连接与拼接工艺

当跨度超过工字钢标准长度（通常为12m或15m）时，主梁需要进行拼接。拼接方式一般采用高强度螺栓连接或对接焊接。对接焊接时需开坡口、保证焊透，并进行超声波无损检测，确保焊缝内部质量符合GB/T 3323标准。拼接位置通常布置在跨中弯矩较小的区域，以降低焊缝对承载力的影响。

四、端梁与悬挂装置

4.1 端梁结构

端梁是连接主梁两端并承载整个起重机的重要部件。LX型起重机的端梁通常采用

箱形截面或工字钢焊接结构

，其两端安装有行走轮组，通过行走轮将整机载荷传递到悬挂轨道上。端梁的设计需满足以下要求：

• 足够的强度和刚度：

  承受主梁传来的竖向反力和水平侧向力；

• 合理的轮压分布：

  保证四个行走轮轮压均匀，避免偏载；

• 紧凑的结构尺寸：

  最大限度减小起重机极限位置与轨道端部的距离，扩大有效服务范围；

• 良好的工艺性：便于焊接、装配和调整。

4.2 悬挂行走装置

悬挂行走装置是LX型起重机区别于其他机型的典型特征。该装置由

5.2 电动葫芦安装与悬挂

电动葫芦通过

小车（跑车）装置

悬挂于主梁轨道上。小车装置由车架、车轮、车轮轴及反滚轮（防倾翻装置）组成。小车车轮踏面与主梁轨道接触，承受竖向载荷；反滚轮安装在主梁下翼缘下方，防止电动葫芦在起吊重物时发生倾翻。

电动葫芦与小车之间采用销轴铰接连接，允许电动葫芦在垂直于主梁方向有一定的摆动自由度，以适应不同载荷条件和轨道不平度带来的偏摆，减少对主梁的附加扭矩。

5.3 起升机构工作原理

起升机构是电动葫芦的核心功能部件，其工作原理为：

电机 → 联轴器 → 减速器 → 卷筒 → 钢丝绳 → 吊钩

。具体过程为：锥形转子电动机通过弹性联轴器驱动一级或二级斜齿轮减速器，减速器输出轴带动卷筒旋转，卷筒上缠绕的钢丝绳通过滑轮组实现倍率提升，最终通过吊钩完成重物的垂直起升。

起升机构设有双制动系统：一是锥形转子电机自带的轴向磁力制动器（断电制动），二是载荷自制式制动器。双重制动确保在任何工况下均能安全可靠地支持吊重。

六、运行机构详解

6.1 三合一减速电机驱动

现代LX型起重机的大车（整机）运行机构普遍采用三合一减速电机作为驱动单元。所谓”三合一”，是指将

电动机、减速器、制动器

集成于一体，形成一个紧凑的驱动模块。三合一减速电机悬挂安装在端梁上，其输出轴通过花键或平键直接驱动行走轮。

三合一减速电机的优势包括：

• 结构紧凑：集成化设计大大减少了安装空间，使端梁结构更加简洁；
• 传动效率高：齿轮传动效率可达95%以上，减少了能量损耗；
• 制动可靠：内置电磁盘式制动器，响应快、制动力矩大，且摩擦片磨损后可自动补偿；
• 维护方便：模块化设计使得拆卸、更换和维修十分简便。

6.2 跑车运行机构

除大车运行机构外，电动葫芦的

6.3 运行速度与调速方式

LX型起重机的大车和小车运行速度根据工作级别和使用要求确定，常规参数如下：

8.2 安全保护装置

LX型起重机按照GB/T 3811和TSG Q0002《起重机械安全技术规程》的要求，必须配置以下安全保护装置：

• 起升高度限位器：

  当吊钩上升到设定的最高位置时，限位器切断起升电机电源，防止冲顶事故；

• 行程限位开关：在大车和小车运行轨道两端设置限位开关，防止起重机越出轨道；
• 缓冲器与止挡：在轨道两端设置聚氨酯或橡胶缓冲器及止挡装置，吸收运行惯性；
• 超载限制器：实时检测起吊载荷，当超载时发出声光报警并自动切断起升回路；
• 紧急停止按钮：在控制手柄和遥控器上均设有急停按钮，可在紧急情况下瞬时切断整机电源；
• 防风防滑装置：对于室外使用的悬挂起重机，需配置夹轨器或锚定装置。

九、选型与使用注意事项

9.1 选型参数确定

在工程选型时，需综合评估以下关键参数：

9.2 轨道梁承载校核

与普通单梁起重机不同，LX型悬挂起重机的全部载荷直接作用于悬挂轨道，再通过轨道传递到厂房屋架或轨道梁。因此，轨道梁的承载能力校核是选型中的关键环节。校核内容包括：轨道梁截面强度、整体稳定性、挠度变形以及连接节点的承载力。如有必要，需对原结构进行加固处理。

十、总结与展望

LX型电动单梁悬挂起重机凭借其

悬挂式结构、紧凑布局、不占地面空间

的显著优势，在轻工业厂房、仓储物流及装配车间中起着不可替代的作用。从主梁工字钢或U型槽组合截面、端梁悬挂行走装置，到三合一减速电机驱动和电动葫芦起升机构，每一处设计均体现了工程力学与制造工艺的精妙结合。

随着工业4.0和智能制造的发展，LX型悬挂起重机正朝着

智能化、数字化、轻量化

方向演进：变频调速技术全面普及，远程监控和故障诊断系统逐渐成为标配，轻质高强材料的应用进一步降低了整机自重。未来，LX型起重机将在更广泛的工业场景中展现其高效、灵活、安全的物料搬运能力。
