DHS型环链电动葫芦主要参数与各型号链条直径起升速度工作级别对照

DHS型环链电动葫芦是一种以环链为承载件的电动葫芦产品，具有结构紧凑、自重轻、操作灵活等特点，广泛应用于工厂车间、仓库、物流中心等场所的物料起吊作业。本文依据JB/T 5317-2016标准，系统介绍DHS型环链电动葫芦的主要技术参数与选型要点。

一、DHS型环链电动葫芦概述

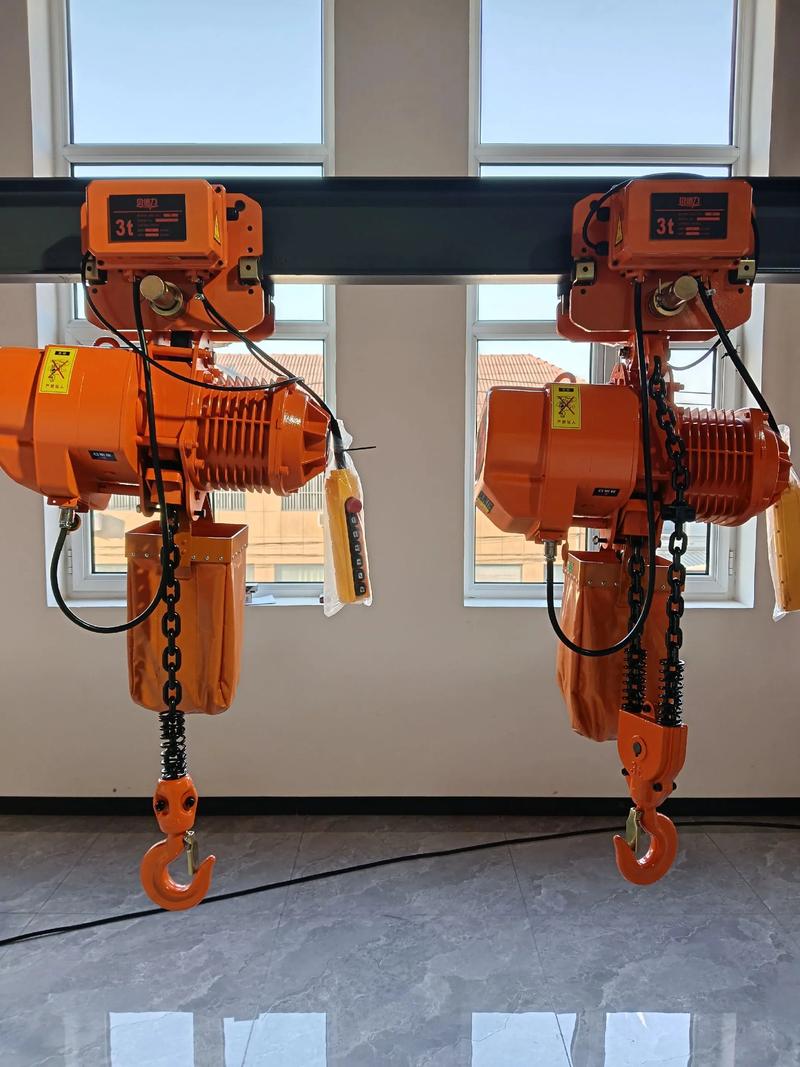

DHS型环链电动葫芦由起升电机、减速机构、起重链轮、负载链条、吊钩及电器控制系统组成。其核心特点是采用高强度合金钢起重链条作为承载件，链条按ISO 1835标准制造，破断载荷为额定载荷的4倍以上。与钢丝绳电动葫芦相比，环链电动葫芦具备更小的自重和更紧凑的外形尺寸，特别适合在净空高度受限和需频繁移动作业的场合使用。

DHS型环链电动葫芦按JB/T 5317-2016《环链电动葫芦》标准设计制造，起重量范围0.5t~20t，起升高度3~12m，可选单速或双速起升。产品广泛应用于机械制造、汽车装配、冶金辅助作业、化工仓储、物流分拣等领域。

二、DHS系列主参数对照

表1：DHS型环链电动葫芦主参数（JB/T 5317-2016）

从表1可以看出，DHS型环链电动葫芦起重量覆盖0.5t至20t，起升速度标准为8m/min（小吨位）和4/8m/min双速（大吨位）。链条参数与起重量直接关联，0.5t使用单行6.3mm链条，20t则采用8行11.2mm链条。大吨位型号采用双电机驱动确保起升可靠性。

三、轨道适配与运行参数

表2：DHS型环链电动葫芦运行参数与轨道适配

DHS型环链电动葫芦通常安装在工字钢轨道上，通过电动运行小车实现水平移动。不同型号适配的工字钢翼缘宽度范围不同，最小转弯半径随起重量增大而增大，选型时需根据车间轨道布局确定。20t型的最小转弯半径为4.5m，要求轨道曲率半径不低于该值。

四、工作级别与防护等级

表3：工作级别与防护配置

DHS型环链电动葫芦的工作级别分为M3~M4（轻中级）和M5~M6（中重级）两类，分别对应不同的接电持续率和使用频次。起升等级为3级或4级，防护等级常规IP44~IP55，绝缘等级为F级或H级。用户在选型时应根据实际吊运频次和工作环境选择合适的工作级别。

五、选型与应用建议

DHS型环链电动葫芦的选型需综合考虑以下因素：起吊物的最大重量（应留有10%~20%安全余量）、起升高度（标准3~12m，非标可定制）、工作频次（决定工作级别M3~M6）、安装方式（固定式或悬挂移动式）以及工作环境（普通环境或防爆、防腐、高温等特殊环境）。

河南克鲁德重工生产的DHS型环链电动葫芦严格按照JB/T 5317-2016标准制造，所有产品出厂前均进行125%额定载荷的动载试验和150%额定载荷的静载试验，确保使用安全性和可靠性。公司可提供从0.5t到20t全系列的现货供应及非标定制服务，配套KBK柔性轨道、旋臂吊等组成完整的物料搬运解决方案。

河南克鲁德重工有限公司位于河南省长垣市，是中原地区知名的起重设备制造企业，专业生产DHS型环链电动葫芦、钢丝绳电动葫芦、桥门式起重机等各类起重设备，产品覆盖0.5t至500t起重量，拥有完整的质量保证体系和售后服务体系，为客户提供高效安全的物料搬运解决方案。
