C形钩起重机是专用于钢卷搬运的特种起重设备，其吊具呈C字形，从上方插入钢卷内孔起吊。C形钩是冷轧和热轧钢卷库中最常用的吊具形式，具有结构简单、操作方便、不损伤钢卷表面的优点。本文系统介绍C形钩起重机的技术参数。
一、C形钩起重机的工作原理

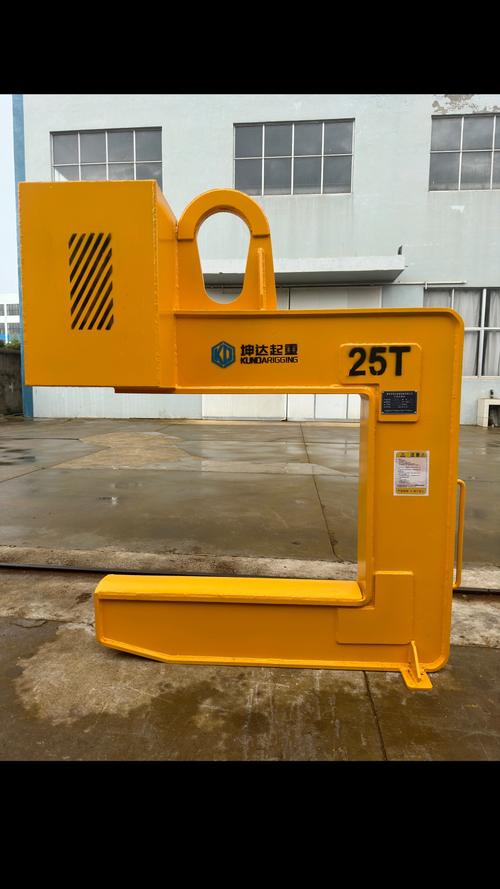

C形钩起重机由桥式起重机主体和C形钩专用吊具组成。C形钩呈C字形弯曲，上端悬挂在吊钩或专用吊梁上，下端插入钢卷内孔。起升时C形钩的下臂托住钢卷底部，钢卷的重量通过C形钩传递到起升机构。C形钩的优点是无需捆绑和夹具，操作员可以在驾驶室内一次完成钢卷的挂钩和起吊操作。C形钩根据钢卷的放置方向分为立式C形钩（钢卷立放，轴线垂直）和卧式C形钩（钢卷卧放，轴线水平）。在冷轧和热轧钢卷库中以立式C形钩最为常见。
二、起重量与C形钩参数
C形钩起重机的额定起重量由钢卷重量和C形钩自重的总和确定。标准钢卷重量范围：热轧钢卷10~35t，冷轧钢卷5~25t。
C形钩起重机标准参数匹配
| 额定起重量(t) | 标准跨度范围(m) | C形钩型号 | 钢卷内径(mm) | 钢卷外径范围(mm) | 钢卷宽度范围(mm) | 工作级别 |
|---|---|---|---|---|---|---|
| 3 | 10.5~22.5 | C-03 | Φ500~610 | 800~1500 | 600~1200 | A6 |
| 5 | 10.5~25.5 | C-05 | Φ500~610 | 900~1800 | 600~1500 | A6 |
| 10 | 10.5~28.5 | C-10 | Φ610~760 | 1000~2000 | 800~1800 | A6~A7 |
| 16 | 13.5~31.5 | C-16 | Φ610~760 | 1200~2200 | 1000~2000 | A7 |
| 20 | 13.5~31.5 | C-20 | Φ610~760 | 1200~2400 | 1000~2100 | A7 |
| 30 | 16~31.5 | C-30 | Φ760~900 | 1400~2600 | 1200~2300 | A7 |
| 40 | 16~34 | C-40 | Φ760~900 | 1500~2800 | 1200~2500 | A7~A8 |
三、C形钩结构参数
C形钩的受力状态复杂，钩体承受弯曲、剪切和扭转复合应力。钩体采用高强度低合金钢（Q345B或Q420B）制造。
C形钩结构参数
| C形钩型号 | 钩体高度(mm) | 钩体厚度(mm) | 钩臂长度(mm) | 钩臂宽度(mm) | C形钩自重(t) | 安全系数 |
|---|---|---|---|---|---|---|
| C-03 | 1200~1500 | 30~40 | 800~1000 | 200~250 | 0.3~0.5 | ≥3 |
| C-05 | 1400~1800 | 40~50 | 900~1200 | 250~300 | 0.5~0.8 | ≥3 |
| C-10 | 1600~2000 | 50~60 | 1000~1300 | 300~350 | 0.8~1.2 | ≥3 |
| C-16 | 1800~2200 | 60~75 | 1100~1400 | 350~400 | 1.2~1.8 | ≥3 |
| C-20 | 2000~2500 | 70~85 | 1200~1500 | 400~450 | 1.6~2.2 | ≥3 |
| C-30 | 2200~2800 | 80~95 | 1300~1600 | 450~500 | 2.2~3.0 | ≥3 |
| C-40 | 2500~3000 | 90~110 | 1400~1800 | 500~550 | 3.0~4.0 | ≥3 |
四、运行机构参数
C形钩起重机运行机构需适应钢卷库的高频次作业。钢卷库中起重机的作业密度大、运行频次高，对运行机构的耐久性和定位精度要求较高。
C形钩起重机运行参数
| 起重量(t) | 起升速度(m/min) | 起升电机(kW) | 大车速度(m/min) | 小车速度(m/min) | 大车电机(kW×台) | 定位精度(mm) |
|---|---|---|---|---|---|---|
| 3 | 6~10 | 5.5~7.5 | 30~50 | 20~30 | 2.2×2 | ±20 |
| 5 | 5~8 | 7.5~11 | 25~45 | 20~30 | 3.7×2 | ±20 |
| 10 | 4~7 | 15~22 | 20~40 | 20~25 | 5.5×2 | ±15 |
| 16 | 3~6 | 22~30 | 20~40 | 15~25 | 7.5×2 | ±15 |
| 20 | 3~5 | 30~45 | 15~35 | 15~25 | 11×2 | ±15 |
| 30 | 2~4 | 45~65 | 15~30 | 12~20 | 15×2 | ±10 |
| 40 | 1.5~3 | 65~90 | 12~25 | 10~18 | 18.5×2 | ±10 |
五、C形钩的安全与维护
C形钩在长期使用过程中容易出现以下问题：钩臂弯曲变形（超载或碰撞导致）、钩体根部焊缝开裂（疲劳裂纹）、钩臂磨损（钢卷边缘对钩臂的反复摩擦）。C形钩的检查重点包括：钩体直线度偏差不超过1/500、焊缝表面进行磁粉探伤（每年一次）、钩臂厚度磨损不超过原厚度的15%。C形钩的内表面应衬垫聚氨酯或橡胶衬板，防止划伤钢卷边缘。
提醒：C形钩起重机吊运钢卷时，C形钩插入钢卷内孔的深度必须足够。一般要求钩臂前端伸出钢卷宽度方向至少50mm。起升前操作员应确认C形钩已完全穿过钢卷内孔，且钩臂下表面与钢卷底部完全接触。严禁C形钩部分插入钢卷即起吊。
C形钩起重机是钢卷库中最高效的起重设备，正确的C形钩选型和规范操作可以显著提高钢卷搬运效率和库区管理质量。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
❓ 常见问题
问：该类型起重机的主要应用场景是什么？
答：该类型起重机广泛用于车间厂房、货场仓库等场所的物料搬运与设备吊装。具体选型需结合起重量、跨度、工作级别等参数，由制造商根据工况定制方案。河南克鲁德重工可提供免费选型咨询。
问：该类型起重机的标准工作级别是多少？
答：根据GB/T 3811《起重机设计规范》，该类型起重机通常适用于A3~A6工作级别，具体级别取决于使用频率和载荷状态。轻级工况选A3~A4，中级选A5，重级选A6。
问：该类型起重机的日常维护周期如何安排？
答：日常维护建议每周检查钢丝绳与制动器，每月检查电气系统与安全限位装置，每季度进行润滑保养，每年由专业检验机构进行全面安全检测。具体周期可参照GB/T 31052相关标准执行。
