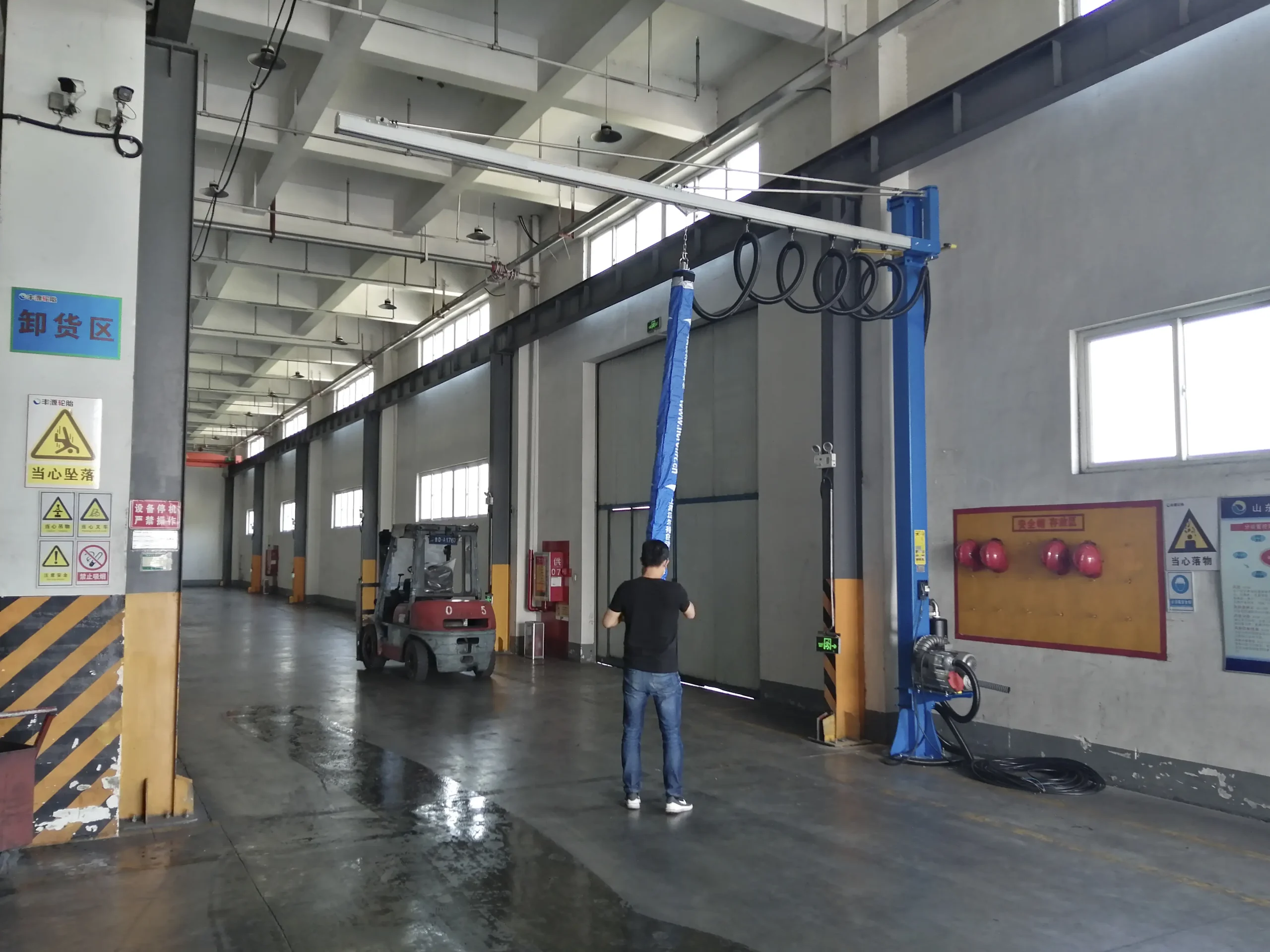

真空吸盘起重机是利用真空吸附原理搬运物料的特种起重设备。与电磁吸盘和机械夹钳不同，真空吸盘不会损伤物料表面，特别适合对表面质量要求高的板材搬运。本文系统介绍真空吸盘起重机的技术参数。
一、真空吸盘起重机的工作原理
真空吸盘起重机通过真空泵或真空发生器在吸盘与物料表面之间形成真空，利用大气压力将物料吸附在吸盘上。真空吸盘可以搬运各种非铁磁性物料（如不锈钢板、铝板、铜板、玻璃、石材、复合板材等），这是电磁吸盘无法做到的优势。真空吸盘系统由真空源（真空泵或真空发生器）、真空管路、真空吸盘、真空开关和控制系统组成。吸盘与物料接触面采用弹性密封圈，确保真空密封性。
二、起重量与吸盘匹配参数
真空吸盘的吸附力取决于吸盘面积和真空度。标准真空度一般为-0.6~-0.8bar，单个吸盘的吸力按面积计算。
真空吸盘起重机标准参数匹配
| 额定起重量(t) | 标准跨度范围(m) | 吸盘数量(个) | 单个吸盘直径(mm) | 真空度(bar) | 真空泵功率(kW) | 工作级别 |
|---|---|---|---|---|---|---|
| 1 | 5~16.5 | 4~6 | 200~300 | -0.7~-0.8 | 2.2~3.7 | A5~A6 |
| 2 | 5~16.5 | 6~8 | 250~350 | -0.7~-0.8 | 3.7~5.5 | A6 |
| 3 | 7.5~19.5 | 8~10 | 300~400 | -0.7~-0.8 | 5.5~7.5 | A6 |
| 5 | 10.5~22.5 | 10~12 | 350~450 | -0.7~-0.8 | 7.5~11 | A6~A7 |
| 8 | 10.5~25.5 | 12~16 | 400~500 | -0.7~-0.8 | 11~15 | A7 |
| 10 | 10.5~25.5 | 16~20 | 450~550 | -0.7~-0.8 | 15~22 | A7 |
三、真空系统技术参数
真空系统的可靠性直接决定了真空吸盘起重机的安全性。真空系统包括真空泵、真空储罐、真空管路和真空控制阀。
真空系统参数
| 起重量(t) | 真空泵类型 | 抽气速率(m³/h) | 真空储罐容积(L) | 管路直径(mm) | 真空响应时间(s) | 保压时间(min) |
|---|---|---|---|---|---|---|
| 1 | 旋片式/爪式 | 10~20 | 50~100 | 15~20 | 1~2 | ≥10 |
| 2 | 旋片式/爪式 | 20~40 | 100~200 | 20~25 | 2~3 | ≥10 |
| 3 | 旋片式 | 30~60 | 150~300 | 25~32 | 2~3 | ≥10 |
| 5 | 旋片式 | 50~80 | 200~400 | 32~40 | 3~5 | ≥10 |
| 8 | 旋片式 | 70~100 | 300~500 | 40~50 | 3~5 | ≥10 |
| 10 | 旋片式 | 90~130 | 400~600 | 50~63 | 4~6 | ≥10 |
四、起升与运行机构参数
真空吸盘起重机的起升和运行机构与同吨位普通桥吊相似。特殊之处在于真空管路和电缆随小车一起移动，需要配备专用的拖链或电缆导向装置。
真空吸盘起重机运行参数
| 起重量(t) | 起升速度(m/min) | 起升电机(kW) | 大车速度(m/min) | 小车速度(m/min) | 大车电机(kW×台) | 吸盘升降行程(mm) |
|---|---|---|---|---|---|---|
| 1 | 6~10 | 2.2~3.7 | 20~40 | 20~30 | 1.5×2 | 200~300 |
| 2 | 5~8 | 3.7~5.5 | 20~35 | 20~25 | 1.5×2 | 200~300 |
| 3 | 4~7 | 5.5~7.5 | 15~30 | 15~25 | 2.2×2 | 250~350 |
| 5 | 4~6 | 7.5~11 | 15~30 | 15~25 | 3.7×2 | 250~350 |
| 8 | 3~5 | 11~15 | 12~25 | 12~20 | 5.5×2 | 300~400 |
| 10 | 2.5~4 | 15~22 | 10~20 | 10~18 | 7.5×2 | 300~400 |
五、真空吸盘的安全装置
真空吸盘起重机必须配置多重安全装置。最重要的安全装置是真空蓄能器（真空储罐）和止回阀——当真空泵或电源突然失效时，蓄能器中的真空可以维持吸盘吸附物料一段时间（一般≥10分钟），为操作员提供充足的时间安全放下物料。此外还应配备：真空度传感器（实时监测真空度）、低位真空报警（真空度低于-0.5bar时报警）、吸盘接触确认装置（确保吸盘完全贴合物料后方可建立真空）。
提醒：真空吸盘起重机搬运的物料表面状态直接影响真空密封效果。物料表面有油污、水渍或严重锈蚀时，吸盘与物料之间的真空密封可能失效，导致物料脱落。起吊前应检查物料表面清洁度，必要时用抹布擦拭吸附区域。严禁在物料表面有孔洞或裂缝的情况下使用真空吸盘。
真空吸盘起重机在不锈钢、有色金属、玻璃和石材等非铁磁性板材的搬运中具有不可替代的优势，正确的真空系统选型和维护可确保安全高效的作业。
