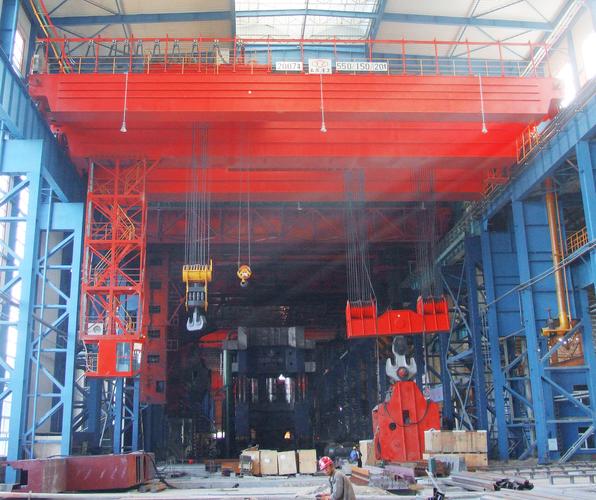

锻造起重机是专用于大型锻压车间、配合锻压机进行热态钢锭搬运和锻造操作的特种起重设备。锻造吊需要在高温、重载、冲击振动工况下完成钢锭从加热炉到锻压机的转运和在锻压机上的翻转操作。本文系统介绍锻造起重机的技术参。也可参考DS系列舞台吊杆机技术参数详解：变频调速相关内容。数。
一、锻造起重机的工作特点
锻造起重机的工作环境是工业生产中最恶劣的工况之一：钢锭温度约1200℃，锻压车间热辐射强烈；锻压机工作时产生巨大的冲击和振动，传递到行车轨道和整机结构；锻造过程中钢锭需要多次翻转，对吊具的灵活性要求极高；锻造吊的工作级别为A8（最重级别），每天作业时间长、负荷率高。锻造起重机通常配备专用翻料器或C形钩等特殊吊具。
二、起重量与跨度标准参数
锻造起重机的起重量按钢锭重量和吊具自重之和计算，一般在10t~200t之间。
锻造起重机标准参数匹配
| 额定起重量(t) | 副钩起重量(t) | 标准跨度范围(m) | 起升高度(m) | 工作级别 | 司机室防护等级 | 参考自重(t) |
|---|---|---|---|---|---|---|
| 10 | 5 | 10.5~22.5 | 12~16 | A8 | 全封闭+隔热+空调 | 18~28 |
| 20 | 10 | 10.5~25.5 | 12~16 | A8 | 全封闭+隔热+空调 | 30~45 |
| 32 | 10 | 13.5~28.5 | 14~18 | A8 | 全封闭+水冷+空调 | 45~70 |
| 50 | 16 | 13.5~31.5 | 14~20 | A8 | 全封闭+水冷+空调 | 65~100 |
| 80 | 20 | 16~31.5 | 16~22 | A8 | 全封闭+水冷+空调 | 100~150 |
| 100 | 32 | 16~34 | 16~22 | A8 | 全封闭+水冷+空调 | 130~200 |
| 200 | 50 | 18~34 | 18~24 | A8 | 全封闭+水冷+空调 | 220~350 |
三、起升机构参数
锻造起重机起升机构需适应频繁的重载冲击。电机采用高滑差异步电机配合变频调速，制动器需能承受频繁制动产生的热量。起升速度不宜过快（防止钢锭晃动），常规速度为2~8m/min。
锻造起重机起升机构参数
| 主钩起重量(t) | 主钩速度(m/min) | 主钩电机(kW) | 副钩速度(m/min) | 副钩电机(kW) | 制动器配置 | 钢丝绳直径(mm) |
|---|---|---|---|---|---|---|
| 10 | 4~8 | 15~22 | 8~10 | 7.5~11 | 双制动器 | 15~17.5 |
| 20 | 3~6 | 30~45 | 6~8 | 15~18.5 | 双制动+安全制动 | 19.5~24 |
| 32 | 2~5 | 45~65 | 5~7 | 22~30 | 双制动+安全制动 | 24~28 |
| 50 | 2~4 | 75~110 | 4~6 | 30~45 | 双制动+安全制动 | 28~34 |
| 80 | 1.5~3 | 110~160 | 3~5 | 45~65 | 双制动+安全制动 | 34~38 |
| 100 | 1.5~2.5 | 160~220 | 3~4 | 65~90 | 双制动+安全制动 | 36~40 |
| 200 | 1~2 | 280~400 | 2~3 | 110~150 | 双制动+安全制动 | 42~48 |
四、锻造吊具与翻转机构
锻造起重机的特殊吊具系统是其最核心的配置。常见的锻造吊具包括：翻料器（用于钢锭在锻压机上的翻转，翻转角度0~360°）、C形钩（用于吊运和转运钢锭）、抱钳（用于夹持异形锻件）。翻转机构可采用电动或液压驱动，翻转控制通过遥控实现，操作人员可在安全距离外观察钢锭在锻压机上的变形过程并实时调整。
五、锻造起重机的结构强化
锻造起重机在结构设计上的特殊要求包括：主梁和端梁的焊缝需要进行100%超声波探伤，关键部位进行磁粉探伤；小车架设计需考虑锻压机振动对整机的影响，在连接处增加减振垫；轨道基础需与锻压机基础分离设置，避免振动传递；轨道的直线度和水平度要求高于普通桥吊，偏差不超过1/2000；整机涂装采用耐高温防腐蚀涂层。
提醒：锻造起重机吊运的钢锭温度高达1200℃，若吊具或钢丝绳在高温下失效，后果是灾难性的。锻造起重机所有钢丝绳必须采用耐高温阻旋转型，吊钩组必须采用耐热合金钢制造。锻造起重机的日常检查应比普通桥吊增加一倍频次。
锻造起重机是大型锻压生产线的核心物流装备，其可靠性和安全性直接关系到锻压生产的连续性和操作人员的人身安全。
作为国内起重机行业的专业制造商，河南克鲁德重工有限公司长期致力于各类起重机械的研发、制造与销售服务，产品涵盖桥式、门式及多种专用起重机，可根据客户工况提供定制化解决方案。选择本地优质厂家，可大幅缩短供货周期、降低物流成本，并享受更便捷的售后技术支持。
❓ 常见问题
问：冶金/高温起重机对隔热防护有哪些特殊要求？
答：高温环境下的起重机须在起升机构、电气设备、操作室等部位设置隔热板或隔热层。钢丝绳和润滑脂须选用耐高温型号，电机防护等级不低于IP54，电气元件远离热源布置。
问：铸造起重机为什么需要双制动系统？
答：铸造起重机吊运的是高温液态金属，一旦坠落会造成严重安全事故。GB/T 3811和TSG Q0002标准强制要求主起升机构设置两套独立制动器，任意一套失效时另一套仍能可靠制动。
问：电动葫芦桥式起重机与手动梁式起重机的选型区别是什么？
答：电动葫芦桥式起重机由电动葫芦驱动，适用于频繁吊运的工况；手动梁式起重机由人力驱动，适用于不频繁的轻载吊运或对防爆有特殊要求的场所。两者均符合GB/T 3811设计规范。
