摘要

门式起重机作为港口、铁路货场及大型工业厂区中关键的起重设备，其安全运行直接关系到生命财产安全与生产连续性。 本文依据国家市场监督管理总局颁布的 TSG 51-2023《起重机械安全技术规程》，系统阐述了门式起重机的安全评估方法体系与剩余寿命预测模型。 通过外观检查、无损检测、应力测试等多维度手段，结合工作级别与疲劳累积损伤理论，实现对起重机整机安全状态的科学判定。

关键词：门式起重机；安全评估；寿命预测；TSG 51-2023；无损检测；疲劳分析

1. 引言

门式起重机（Gantry Crane）广泛应用于各类露天物料搬运场景。随着服役年限增长，金属结构疲劳、焊缝开裂、腐蚀减薄等损伤不可避免地累积。 据统计，我国在用门式起重机中约有35%已超过设计使用年限，其安全状况亟需系统评估。

TSG 51-2023《起重机械安全技术规程》于2023年6月发布，替代了原有的TSG Q0002、TSG Q7015等系列标准， 整合了设计、制造、安装、改造、修理及使用管理等全生命周期要求，尤其是对在用起重机的安全评估提出了明确的技术框架。 本文将围绕该规程的要求，结合工程实践，给出门式起重机安全评估的完整流程与寿命预测方法。

2. 安全评估流程

依据TSG 51-2023第5.3节及附件H的规定，门式起重机的安全评估应遵循”分级评估、逐步深入”的原则， 按照以下五个阶段有序推进：

  1. 外观检查：对整机金属结构、连接螺栓、走台栏杆、轨道等进行全面目视检查，记录变形、裂纹、锈蚀等可见缺陷。

  2. 无损检测（NDT）：

    采用超声波检测（UT）、磁粉检测（MT）、射线检测（RT）等方法，重点检测主梁腹板、端梁连接焊缝、吊耳焊缝等关键部位。

  3. 应力测试：在额定载荷及1.1倍动载试验工况下，利用电阻应变片或光纤光栅传感器实测关键截面应力分布。
  4. 综合评估：将检测数据进行汇总分析，根据TSG 51-2023规定的安全等级判定准则，给出评估结论。
  5. 评估结论：判定为合格、使用受限或报废处理，并对不合格项提出整改修复建议。

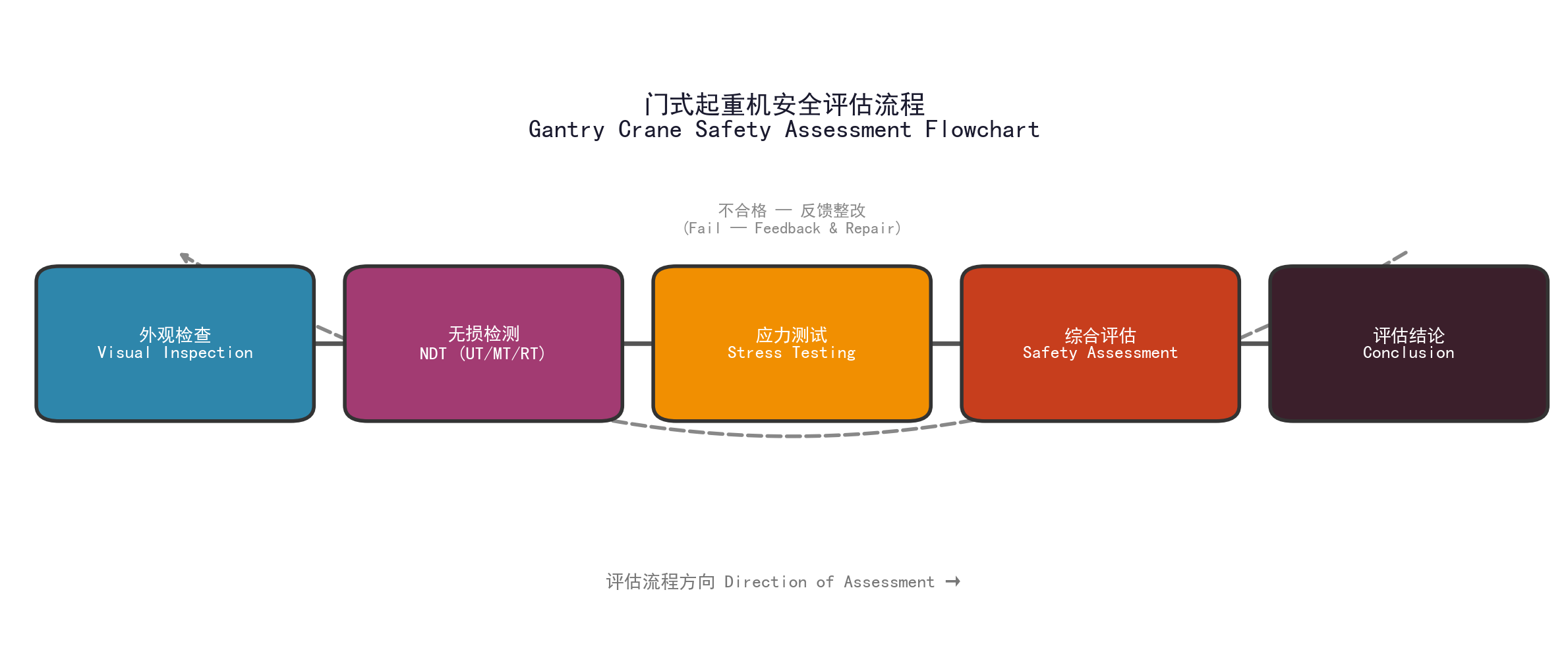

门式起重机安全评估流程图

  • 金属结构整体变形（旁弯、扭曲、局部屈曲等）；
  • 连接螺栓松动或缺失检查（尤其端梁与主梁连接处、轨道压板处）；
  • 腐蚀与防腐涂层失效检查（按ISO 8501-1标准评定腐蚀等级）；
  • 安全装置（起重量限制器、高度限位器、行程开关等）功能确认。

    • 3.2 无损检测

    无损检测是发现内部缺陷的关键手段。TSG 51-2023规定，对于使用年限超过设计寿命80%的起重机， 应对主要承载焊缝进行100%无损检测。常用方法及适用场景如下：

  • 外观检查：主梁跨中静挠度29mm（L/1034），满足规范要求；端梁连接处发现3处高强螺栓松动；
  • 无损检测：UT检测发现主梁腹板对接焊缝2处条状夹渣（长度约15mm），MT检测发现吊耳根部1处表面裂纹（长约8mm）；
  • 应力测试：满载跨中下翼缘最大实测应力为152MPa，为材料屈服强度（Q345B，345MPa）的44%，满足安全裕度要求；
  • 寿命计算：根据吊载记录统计等效应力谱，计算累积损伤D=0.57，对应的剩余寿命约为设计寿命的43%，约4.1×10⁶次循环（约10年）；
  • 评估结论：综合判定为”使用受限”，整改端梁螺栓、打磨修复吊耳裂纹，并在下次大修时复查夹渣区域。

    • 6. 结论与展望

    本文基于TSG 51-2023规程，系统阐述了门式起重机安全评估的五阶段流程及剩余寿命预测方法。 通过外观检查、无损检测、应力测试等手段构建的多维度评估体系，能够有效识别起重机的结构性安全隐患； 结合工作级别与Miner累积损伤理论的寿命预测模型，可较为准确地估算剩余安全使用年限。

    值得指出的是，目前的安全评估仍然存在以下挑战：

    1. 数据完整性：许多老旧起重机缺乏完整的载荷谱记录，寿命评估需依赖经验估算；
    2. 智能化检测：基于机器视觉的自动裂纹识别、基于数字孪生的结构健康监测等新技术有待推广；
    3. 标准更新：随着TSG 51-2023的实施，各地特检机构的技术能力与执行一致性仍需加强。

    展望未来，结合物联网传感技术、大数据分析与AI辅助诊断的智能安全评估系统， 将成为门式起重机安全管理的重要发展方向。建议相关企业积极部署结构健康监测系统， 实现从”定期体检”向”持续监护”的模式转变，从根本上提升起重设备的安全保障水平。

    河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位门式起重机安全评产品及服务，欢迎咨询选型方案。

    河南克鲁德重工有限公司作为专业起重设备生产厂家，提供各吨位门式起重机安全评产品及服务，欢迎咨询选型方案。

    参考资料

    1. TSG 51-2023, 起重机械安全技术规程 [S]. 国家市场监督管理总局, 2023.
    2. GB/T 3811-2008, 起重机设计规范 [S]. 中国国家标准化管理委员会, 2008.
    3. GB/T 11345-2013, 焊缝无损检测 超声检测 技术、检测等级和评定 [S]. 2013.
    4. Miner, M.A. Cumulative damage in fatigue [J]. Journal of Applied Mechanics, 1945, 12(3): A159-A164.
    5. Palmgren, A. Die Lebensdauer von Kugellagern [J]. Zeitschrift des Vereins Deutscher Ingenieure, 1924, 68(14): 339-341.
    6. ISO 8501-1:2007, Preparation of steel substrates before application of paints and related products [S].
