电动葫芦限位装置校验与行程开关调整方法详解

📌 限位装置的构成与工作原理

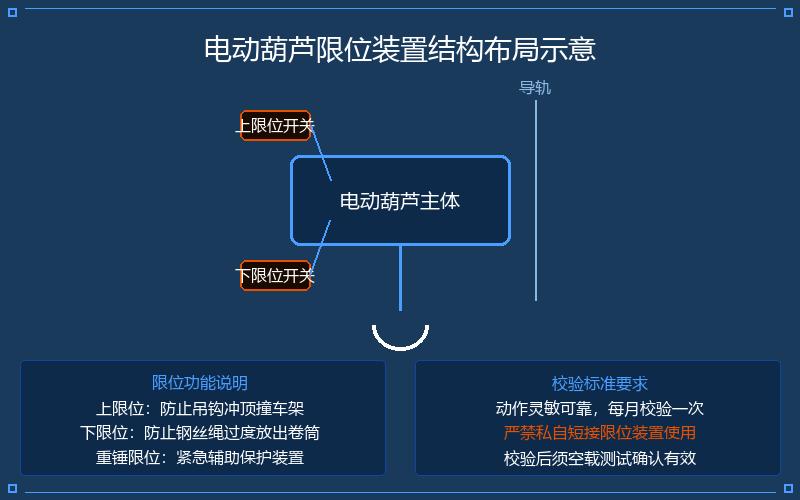

电动葫芦的限位装置通常由行程开关、触发机构和连接导线三部分组成。行程开关安装在葫芦本体或轨道端部，当吊钩上升或下降到设定位置时，触发机构带动行程开关动作，切断相应方向的控制电路，使电机停止运行。常见的行程开关类型包括直动式、滚轮式和微动式三种，其中滚轮式行程开关因动作可靠、使用寿命长，在电动葫芦上应用最为广泛。

河南克鲁德重工有限公司提供各吨位电动葫芦限位装置产品，出厂价直供，质量可靠。

限位装置的核心逻辑是”机械触发-电气切断”。当吊钩上升至上限位时，安装在吊钩装置上的触发块推动上限行程开关的滚轮，开关常闭触点断开，上升接触器线圈失电，电机停止上升。同理，吊钩下降至下限位时，下限行程开关动作，切断下降控制回路。这一看似简单的机械电气联动，却是防止冲顶事故和钢丝绳过度放出的第一道防线。

电动葫芦的限位装置功能校验与行程开关调整

🔧 限位装置功能校验的项目与标准

限位装置的功能校验是电动葫芦日常检查和定期维保的重要项目。根据《起重机械安全规程》的要求，电动葫芦的限位装置应至少每季度进行一次全面的功能校验。校验的主要项目包括外观检查、动作可靠性测试和切断距离测量。

校验项目	校验标准	判定依据
外观完整性	外壳无破损，接线端子无松动，防护等级符合环境要求	目视检查
触点通断	常闭触点接触电阻≤0.1Ω，常开触点绝缘电阻≥1MΩ	万用表测量
动作行程	限位器动作时触发块与开关滚轮间距≤3mm	塞尺或卡尺测量
切断距离	上限位动作后吊钩与卷筒距离≥200mm（安全余量）	钢直尺测量
复位可靠性	限位动作后反方向操作应能正常复位运行	空载试车验证

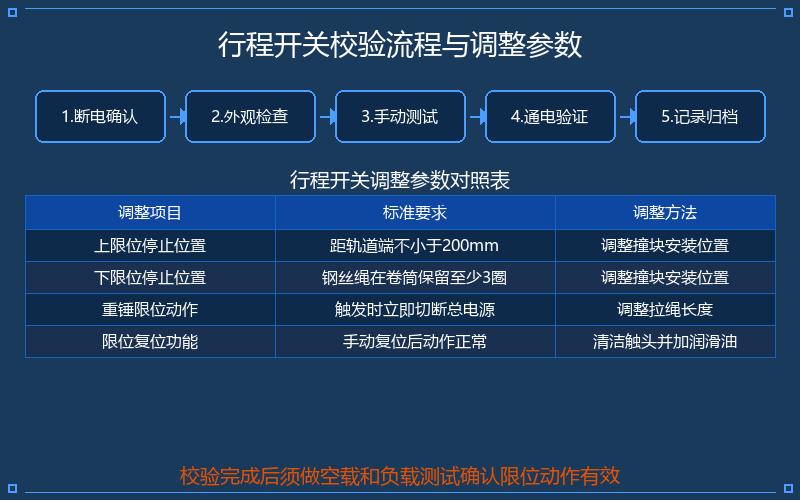

⚙️ 行程开关的调整方法

行程开关的调整是限位装置维护中最常进行的操作。当发现限位动作不准确、触发过早或过晚时，都需要对行程开关的位置或触发机构的配合间隙进行调整。调整操作应遵循”先断电、后调整、再验证”的原则，确保全过程安全可控。

上行程开关调整步骤：首先切断总电源并挂上”正在维修”警示牌。松开限位器安装支架上的锁紧螺母，使用专用扳手旋转调节螺杆。顺时针旋转可提高限位触发位置（更加安全），逆时针旋转则降低触发位置。调整完成后，用扳手将锁紧螺母拧至规定扭矩，然后接通电源进行空载试车验证。建议在调整后至少进行三次上升动作测试，确认每次都在预定位置可靠停止。

下行程开关调整要点：下行程调整的关键在于确保钢丝绳在卷筒上始终保留足够的圈数。国家标准要求吊钩处于最低工作位置时，卷筒上钢丝绳的保留圈数不得少于3圈（固定绳尾的圈数除外）。调整时先松开下限位开关的固定螺栓，沿导绳装置的导向槽移动开关位置，使吊钩下降至最低工作位置前10～20mm时触发限位动作。调整完成后同样需要进行三次以上的下降验证测试。

🚨 常见故障与处理对策

在电动葫芦的实际运行中，限位装置常见的故障模式主要包括以下几种：

故障一：限位不动作——表现为吊钩已到达极限位置但电机继续运行。通常原因包括行程开关触点粘连、触发机构卡滞或连接导线断路。处理时应首先断电，检查开关触点是否烧结粘连，用万用表电阻档测量常闭触点的通断状态，必要时更换行程开关。

故障二：限位误动作——即未到达极限位置就异常停机。常见于触发机构松动移位、行程开关安装位置偏移或振动导致误触发。排查时应检查触发块与开关滚轮的相对位置，重新调整至标准间隙后紧固锁紧装置。对于振动引起的误动作，可在安装支架处加装减震垫片。

故障三：限位动作后无法复位——表现为限位动作后反方向操作葫芦无反应。原因往往是行程开关自锁机构卡死或复位弹簧失效。解决方法是先手动拨动开关滚轮确认机械灵活性，若弹簧失效则直接更换同型号行程开关。

📋 校验记录与周期管理

建立完善的限位装置校验记录档案，是保障电动葫芦长期安全运行的基础管理措施。每次校验后应填写限位装置校验记录表，内容包括设备编号、校验日期、校验项目、测量数据、调整情况和校验人签名等关键信息。建议将校验周期分为三个层级：每日班前进行外观和功能目视检查；每月进行一次完整的动作可靠性测试；每季度或大修后进行全面的精度调整与电气参数测量。

值得留意的是，电动葫芦的限位装置属于安全保护装置，严禁擅自短接或拆除。在日常操作中，操作人员应养成观察限位动作的良好习惯，一旦发现异常响动或动作滞后等情况，应立即停止作业并通知专业维护人员处理。限位装置的可靠性直接关系到操作人员的生命安全和设备的财产安全，任何疏忽都可能造成无法挽回的后果。维护人员应当以高度的责任心和专业精神，认真对待每一次校验与调整工作，守住这道宝贵的”安全红线”。
