电动葫芦制动器调试与制动力矩检测技术要领

爱起重机 · 技术专栏 · 第。也可参考环链电动葫芦制动系统结构与调试方法详解相关内容。5篇

河南克鲁德重工有限公司提供各吨位电动葫芦制动器调产品，出厂价直供，质量可靠。

制动器是电动葫芦最核心的安全部件之一，其性能直接关系到起重作业的人员与设备安全。在实际使用中，制动器因调试不当或磨损超标导致的”溜钩”事故并不罕见。本文从制动器结构原理出发，系统阐述制动器的调试方法、制动力矩的检测流程以及常见故障排查思路，帮助维护人员掌握系统的制动器维护技能。

🔧 制动器的结构类型与工作原理

电动葫芦广泛采用电磁盘式制动器或锥形转子制动器。以电磁盘式制动器为例，其主要由电磁铁、制动弹簧、制动盘（摩擦片）、衔铁和制动轮毂等部件组成。当电机通电时，电磁铁吸合衔铁，压缩弹簧并释放制动盘，使电机轴自由旋转；断电时，电磁力消失，弹簧力推动衔铁压紧制动盘与轮毂，产生摩擦力矩实现制动。

制动器的工作状态可用”断电制动、通电释放”这一原则来概括。这种常闭式设计确保了在意外断电时能自动实施制动，防止重物坠落。下图展示了制动器的核心结构及各部件之间的装配关系。

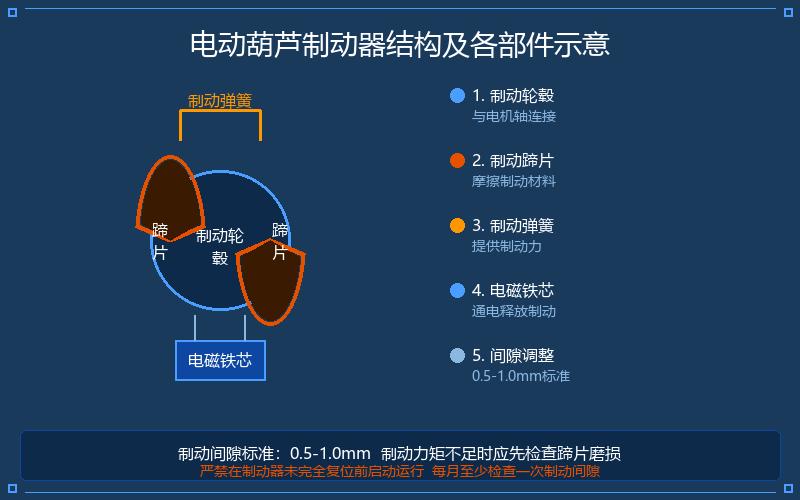

▲ 图1 电磁制动器结构及各部件示意图

📏 制动器间隙的调整方法

制动器间隙是影响制动性能的关键参数。间隙过大会导致制动行程增大、响应迟缓，严重时直接造成溜钩；间隙过小则可能引发制动盘拖磨、温升过高，加速摩擦片磨损甚至烧毁电机。

不同型号的制动器其标准间隙通常在0.3～1.0 mm之间，具体数值应查阅设备使用说明书进行调整。调整步骤一般如下：

1. 断电并验电：确保电源切断并挂警示牌，防止意外通电导致电磁铁吸合伤人。
2. 拆除防护罩：露出制动器组件，检查摩擦片表面有无油污、裂纹或偏磨。
3. 测量当前间隙：使用塞尺在制动盘与衔铁之间均匀插入，记录实测值。
4. 调节调节螺母：顺时针旋紧减小间隙，逆时针旋松增大间隙，每次调节1/4圈后重新测量。
5. 多点点检：沿制动盘圆周方向选取3～5个测量点，确保间隙均匀一致。
6. 通电测试：恢复供电，手动点动观察制动器释放是否干脆、有无异常声响。

⚙️ 制动力矩检测流程

制动力矩是衡量制动器实际制动能力的直接指标，定期检测制动力矩是预防溜钩事故的最有效手段。现场常用加载试验法来测量制动力矩，具体流程如下：

1. 空载起升：将电动葫芦空载起升至离地面约300 mm处，操作手柄置于停止位。
2. 施加制动：确认制动器完全闭合，检查是否有明显下滑现象。
3. 逐级加载：使用经标定的砝码或标准载荷，按额定载荷的50%、75%、100%、110%逐级增加。
4. 记录临界值：当载荷增加到吊钩开始出现缓慢下滑（溜钩）时，记录当前载荷值。
5. 计算力矩：根据载荷值与卷筒直径计算实测制动力矩。M = F × r，其中F为临界载荷重量，r为卷筒半径。
6. 对比判定：将实测力矩与标准值对比，低于标准值90%即判定为不合格。

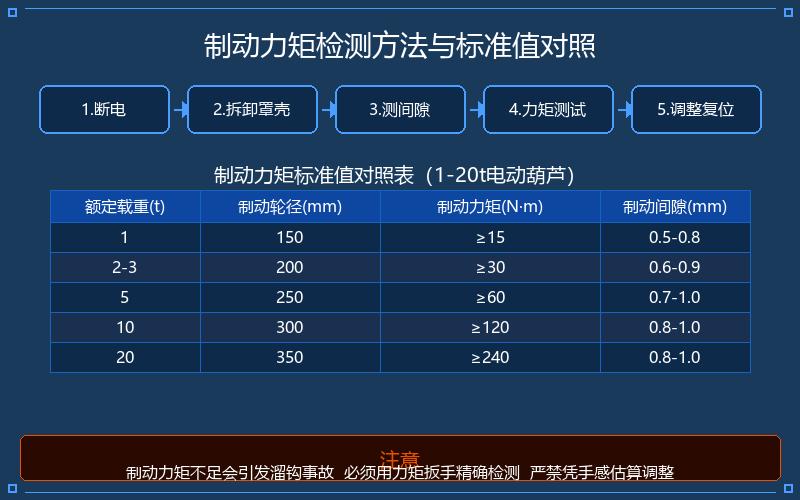

▲ 图2 制动力矩检测流程与标准值对比表

🚨 溜钩故障的常见原因与排查

当检测发现制动力矩不足或出现溜钩现象时，可按以下顺序逐项排查：

• 摩擦片磨损：检查摩擦片厚度，当磨损超过原厚度的50%时必须更换。
• 制动盘油污：油封失效或润滑脂渗入会导致摩擦系数大幅下降，需清洗并更换油封。
• 弹簧疲劳：制动弹簧长期使用后弹性下降，可通过测量自由高度判断是否失效。
• 电磁铁故障：线圈短路、铁芯卡滞或电压异常都会影响制动器正常释放与闭合。
• 间隙不均：调节螺母松脱或安装偏心导致制动面接触不良，需重新调整并锁紧。

📋 制动器定期维护建议

为确保制动器全寿命周期的可靠运行，建议制定以下维护计划：

• 每日：空载试吊，检查制动响应是否迅速、有无异响。
• 每周：检查制动间隙并测量摩擦片厚度。
• 每月：进行一次加载制动力矩检测并记录数据。
• 每季度：清洁制动盘摩擦面，检查弹簧及电磁铁性能。
• 每年：更换易损件（摩擦片、弹簧），进行全面解体检修。

制动器作为电动葫芦的”最后一道安全防线”，其调试精度和检测频率直接决定了起重作业的安全性。维护人员应严格按照厂家技术文件和本文所述方法执行调试与检测，做到”调必达标、检必有据”，从根源上杜绝溜钩事故的发生。
