冶金工况下单梁起重机的特殊要求

1. 摘要

冶金行业中的单梁起重机长期暴露于高温辐射（最高可达 300°C 的热源附近）、高浓度粉尘（如铁粉、焦炭粉末）以及腐蚀性气体（如 SO₂、Cl₂）的恶劣环境中。与普通厂房内的通用单梁起重机不同，冶金工况要求起重机在结构防护、电气绝缘、安全冗余等方面做出根本性强化。本文从耐高温、防尘、防腐、安全冗余等维度系统阐述了冶金单梁起重机的特殊设计要求，并通过对比表与雷达图直观展示其与普通单梁的差异，为设备选型与工程设计提供参考。

2. 冶金环境特点

高温辐射：冶金车间内的热源（钢水包、加热炉、热坯）持续向起重机辐射热量，主梁下表面和起升机构温升可达 80–120°C，局部瞬时温度更高。这要求起重机的金属结构需考虑热膨胀补偿，且关键电气部件必须具备耐热等级。

高浓度粉尘：铁矿石粉、焦炭末、氧化铁皮等导电性、磨蚀性粉尘弥漫在车间空气中，平均粉尘浓度常超过 10 mg/m³，局部可达 50 mg/m³。粉尘不仅加剧机械磨损，还会在电气柜内沉积，导致爬电、短路等故障。

腐蚀性气体与潮湿：冶炼过程中释放的 SO₂、H₂S、Cl₂ 等酸性气体，与车间内水蒸气结合后形成腐蚀性冷凝液，对金属结构、电气触点及电缆护套造成持续性化学侵蚀。

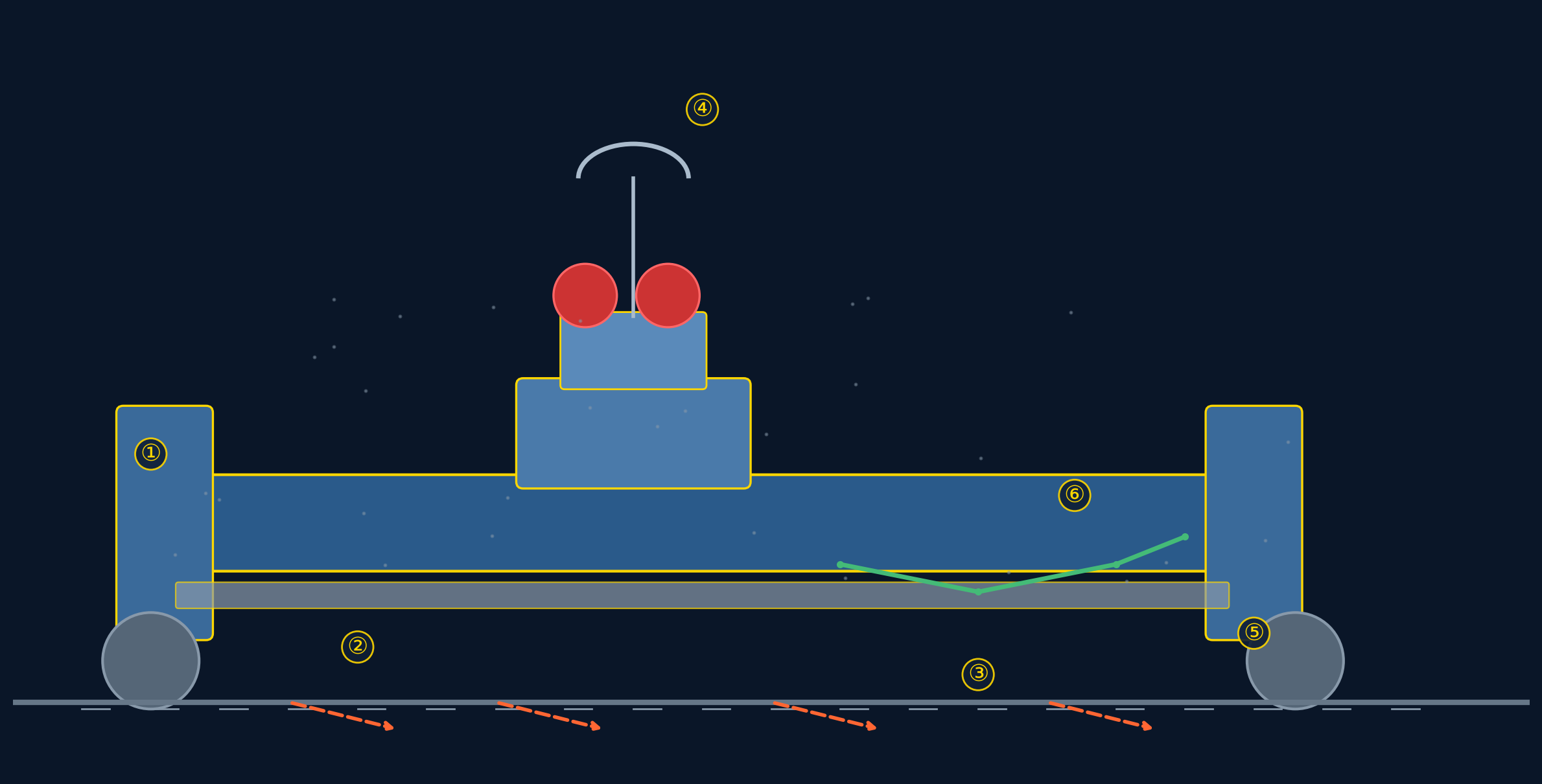

图1 冶金单梁起重机特殊部位标注图：① 耐高温电机（F/H级绝缘）；② 隔热防护板；③ 密封轴承座（IP65）；④ 热镀锌主梁；⑤ 耐热电缆拖链；⑥ 双制动起升机构

3. 耐高温要求

3.1 电机与电气元件
冶金单梁起重机必须采用 F 级（耐温 155°C）或 H 级（耐温 180°C）绝缘等级电机，配套接线盒配备耐高温密封垫。变频器等精密电子元件应安置于带空调或强制通风的独立电气室内，并远离热源方向至少 1.5 m。

3.2 电缆与拖链系统
动力电缆和控制电缆须选用硅橡胶绝缘或聚四氟乙烯（PTFE）护套的耐热型，长期工作温度不低于 200°C。电缆拖链采用不锈钢材质，内部设置隔板防止电缆因高温粘连。滑触线系统采用耐热集电器，碳刷材料升级为含金属粉末的高温型。

3.3 结构隔热
主梁下表面和端梁靠近热源一侧应增设不锈钢隔热防护板，通过空气隔热层将热辐射降低 30%–50%。关键焊缝须进行去应力退火处理，防止热循环导致的疲劳裂纹。

4. 防尘设计

4.1 整机防护等级
冶金单梁起重机所有电气柜、接线盒、操作站的防护等级不得低于 IP54，起升机构电机和运行电机推荐 IP55 及以上。柜体进风口设置不锈钢金属丝网+可拆洗过滤棉组合过滤器。

4.2 轴承与运动副密封
车轮轴承座、滑轮轴承座全部采用双唇密封或迷宫密封结构，配合锂基耐高温润滑脂，有效阻止粉尘侵入。各铰接点和销轴配备防尘罩或 O 型密封圈。

4.3 电气柜正压防尘
在粉尘浓度极高的场合（如焦化车间），可选用正压型电气柜，通过持续通入洁净压缩空气使柜内保持微正压（50–100 Pa），从根本上杜绝粉尘进入。

5. 防腐处理

5.1 主梁与结构件热镀锌
主梁、端梁、走台等钢结构件推荐采用热浸镀锌处理，镀层厚度 ≥ 85 μm，耐中性盐雾试验不低于 720 h。对于无法热镀锌的大型构件，采用环氧富锌底漆（含锌量 ≥ 80%）+ 环氧云铁中间漆 + 聚氨酯面漆的三涂层体系。

5.2 不锈钢与特氟龙涂层
滑轮、吊钩、销轴等易腐蚀关键件采用 304 或 316 不锈钢制造。对于钢丝绳，采用镀锌钢丝绳并在表面涂覆特氟龙（PTFE）涂层，降低摩擦系数同时形成防腐屏障。

5.3 紧固件与接线端子
所有外露紧固件（螺栓、螺母、垫圈）采用 A4-80 级不锈钢。电气接线端子镀金或镀银处理，防止接触电阻增大导致的发热故障。

6. 安全冗余

6.1 双制动系统
起升机构必须配备两套独立工作的制动器——常闭式电磁制动器 + 液压失效保护制动器。任一套制动器失效时，另一套须能单独支持 1.25 倍额定载荷，且两套制动器动作时序差 ≤ 0.2 s，防止溜钩。

6.2 超载保护与多重限位
配备电子称重式超载限制器，起重量超过 105% 额定载荷时发出声光报警，超过 110% 时自动切断起升动力回路。起升高度限位器采用重锤式 + 旋转编码器双重冗余设计，大小车运行端部设置缓冲器 + 行程开关 + 激光测距三级保护。

6.3 温度监控与联锁
在电机绕组、制动器表面、主梁关键点预埋 PT100 热电阻，实时上传至 PLC 监控系统。当温度达到预设阈值时，系统自动降级运行（降速 50%）或发出停机指令，防止热损坏。

7. 冶金单梁 vs 普通单梁起重机对比

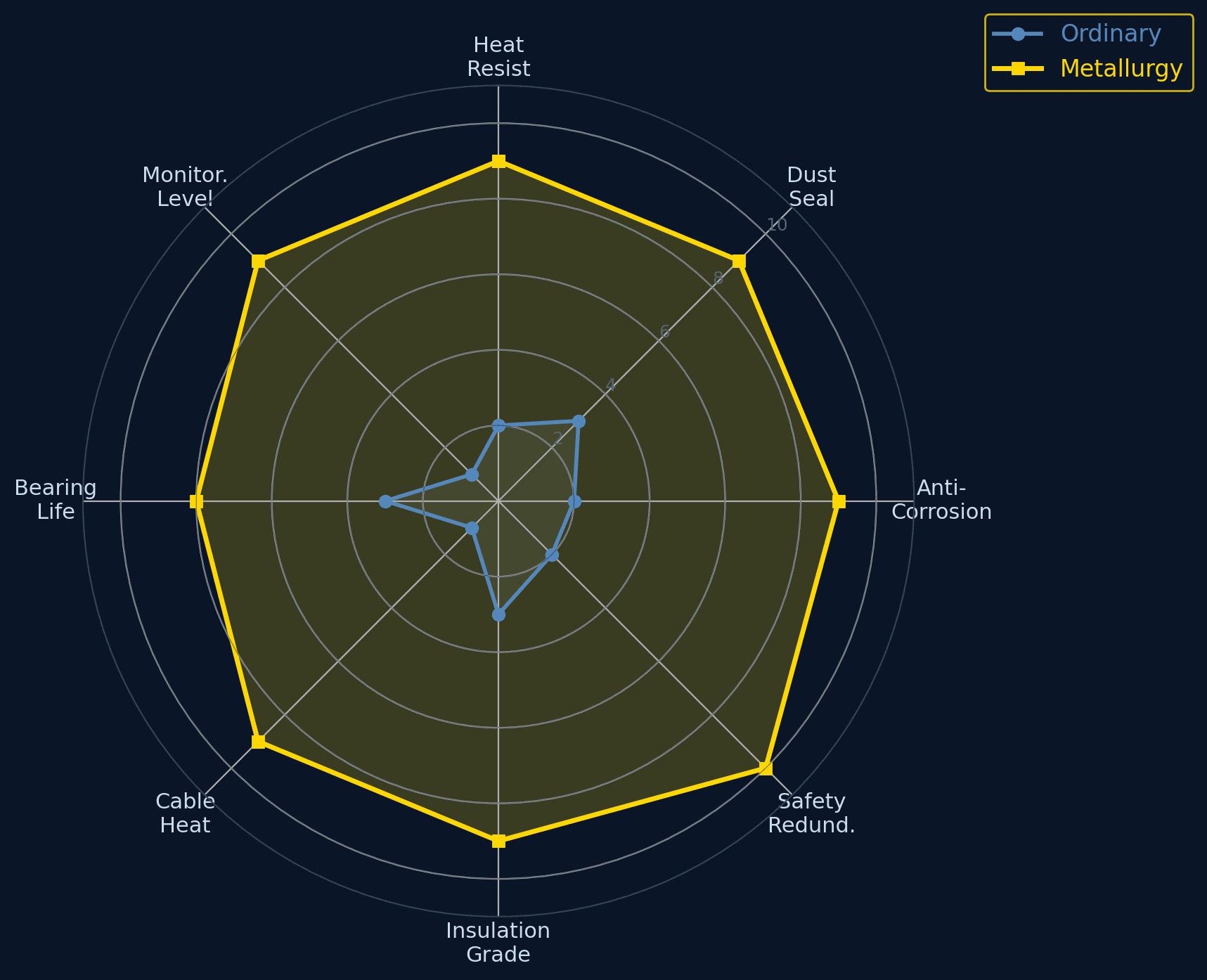

图2 冶金单梁起重机与普通单梁起重机综合性能对比雷达图（满分 10 分）

8. 结语

冶金工况下单梁起重机的特殊要求，本质上是对”可靠性”和”安全性”的极致追求。从耐高温的 F/H 级绝缘电机到双冗余制动系统，从 IP54 以上的防尘密封到热镀锌与不锈钢的多重防腐，每一项技术细节的强化都是为了在 300°C 热辐射、粉尘弥漫、酸性气体侵蚀的极端环境中，确保设备全年无休的稳定运行。

随着冶金行业向智能化、无人化发展，未来的冶金单梁起重机还将集成在线状态监测、热分布成像预警、自动润滑与故障诊断等智能功能，从”被动防护”走向”主动预测维护”。选用符合冶金工况特殊要求的专用设备，虽然初期投入比普通单梁高出 30%–50%，但全生命周期成本降低 40%–60%，是冶金企业降低停机损失、保障生产安全的明智选择。
